Zhejiang Usune Electric Co., Ltd. er en professionel fabrik, der integrerer R&D, design, produktion og salg. Dens vigtigste produkter omfatter 12kV~245kV indendørs og udendørs højspændingsvakuumafbrydere, SF6-afbrydere, belastning afbrydere, og diverse afbryderkontakter. Det er en betroet professionel leverandør til begge energitekniske projekter nationalt og internationalt.
Usune Gw4 afbryderkontakten er specielt designet til trefasede AC 50Hz/60Hz strømsystemer. Dens primære Funktionen er at tilslutte eller afbryde højspændingskredsløb under strømførende, ubelastede forhold og at give synlige elektrisk isolationsafstand til vedligeholdelse af samleskinner, afbrydere, transformere og anden højspænding udstyr.
-DK 1985-2004: AC højspændingsafbrydere og jordingsafbrydere
-IEC 62271-102: Højspændingskoblings- og kontroludstyr
-GB/T 11022: Generelle specifikationer for højspændingskoblings- og kontroludstyr

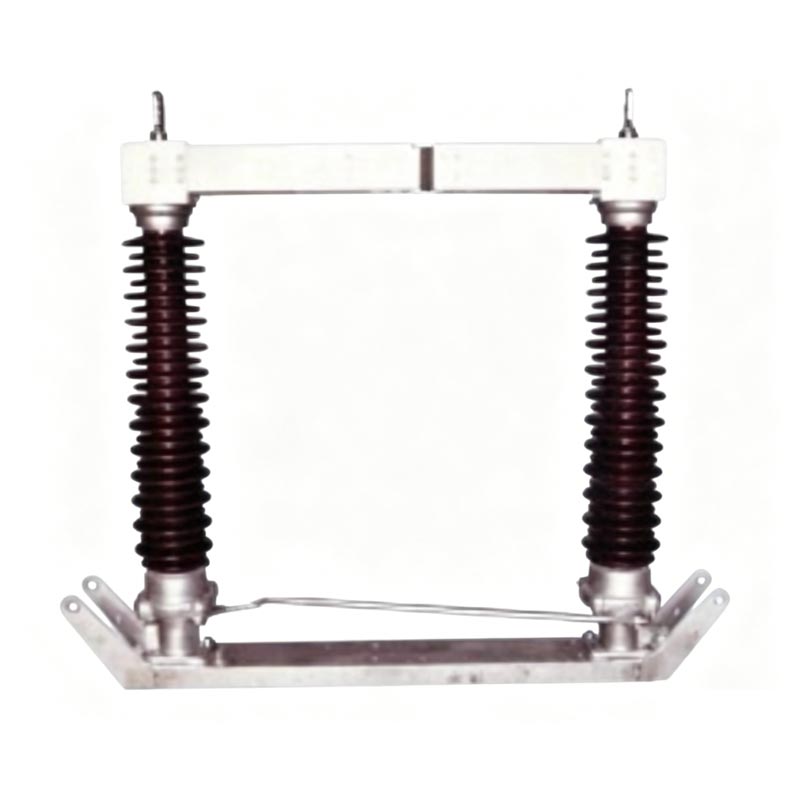

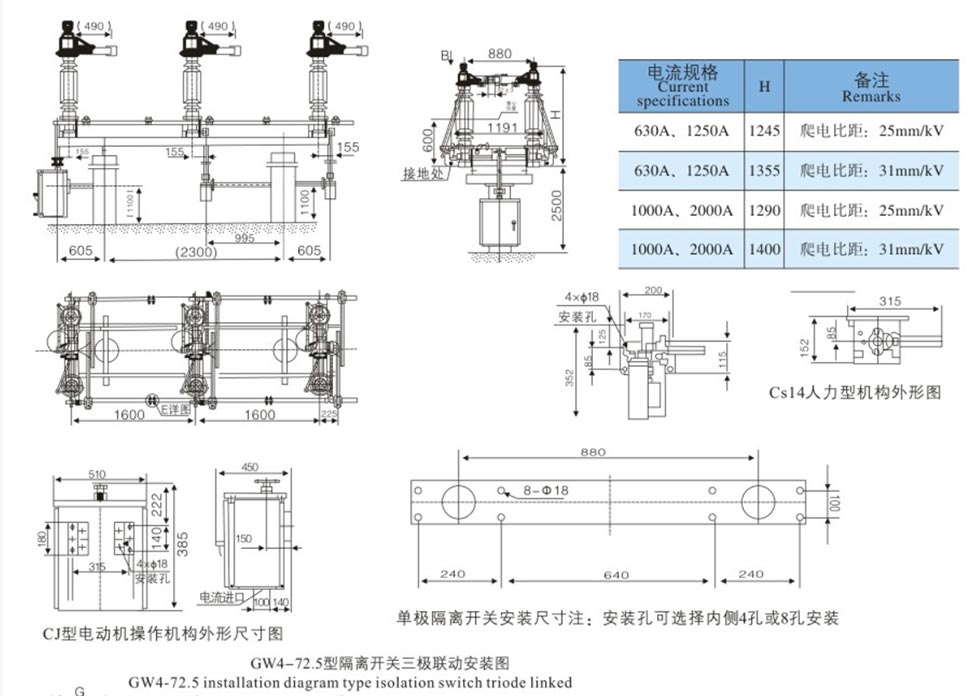

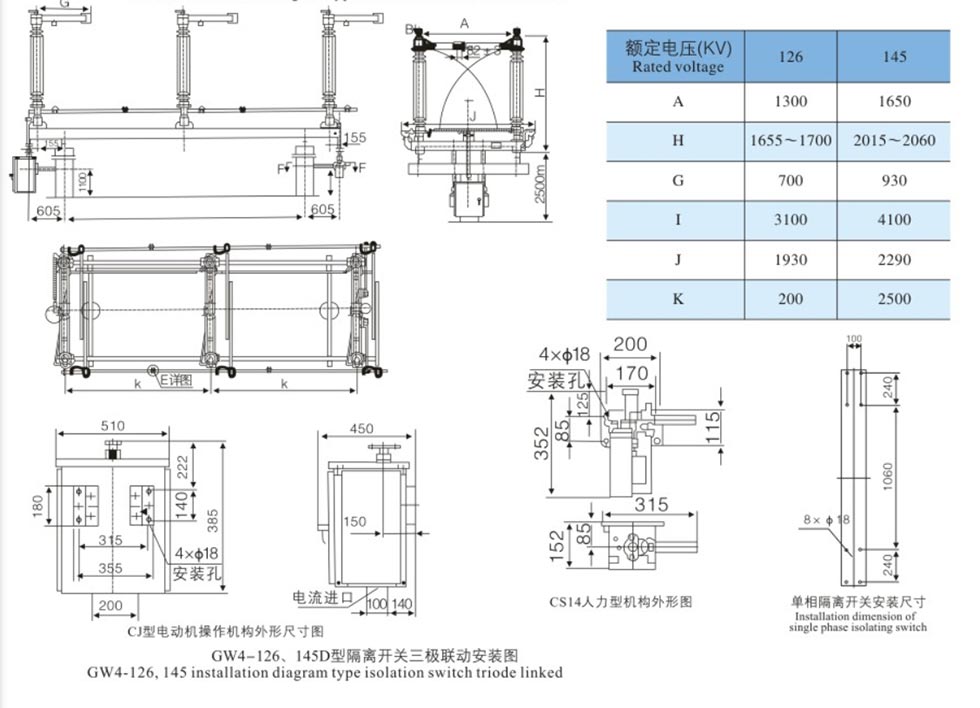

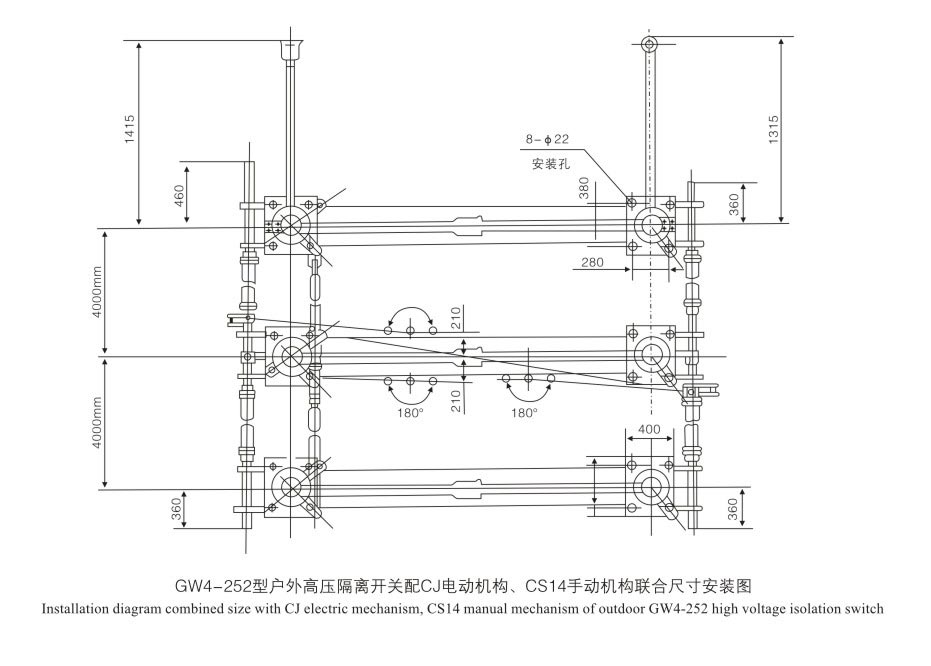

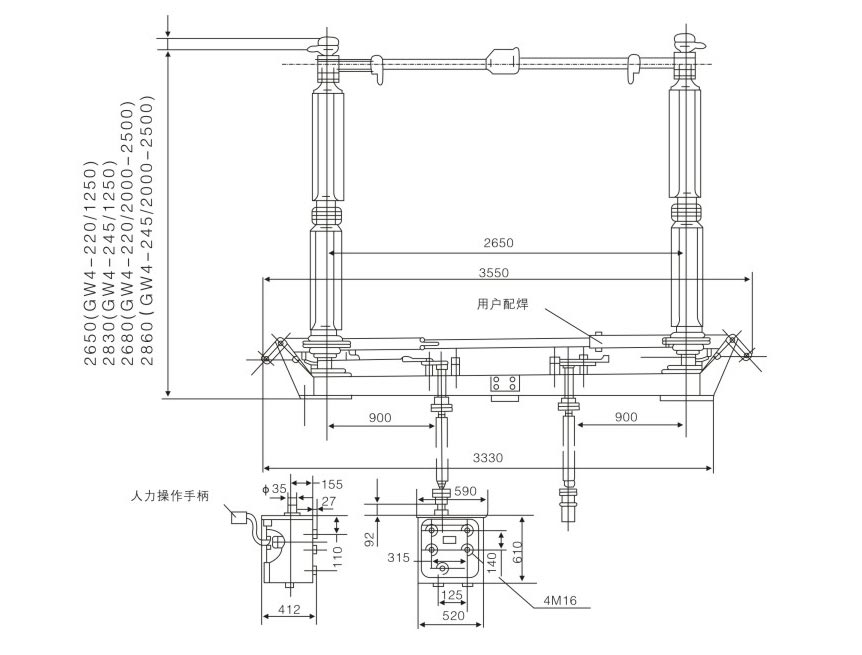

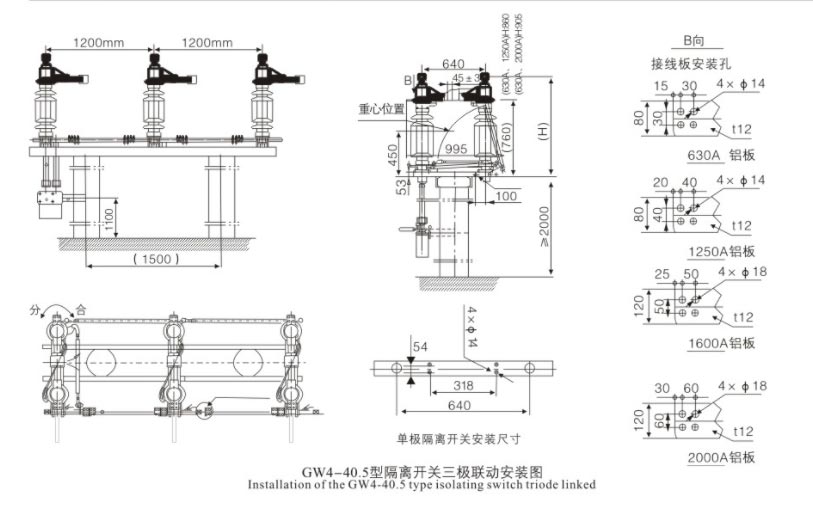

GW4-serien: Dobbeltstolpet isolator, vandret roterende, afbrudt type
1. Dobbelt-post isolator struktur, to stolpe isolatorer per fase roterer horisontalt 90° synkront.
2. Hovedkontakter er centerbrudte, sølvbelagte kobberkontakter, lav kontaktmodstand og god ledningsevne.
3. Basen er lavet af varmgalvaniseret stål, med forseglede lejer, korrosionsbestandig og holdbar.
4. GW4 afbryderkontakt kan udstyres med enkeltsidede eller dobbeltsidede jordingskontakter, med mekaniske
sammenlåsning for at sikre driftssikkerhed.
5. Betjeningsmekanismen kan være manuel (CS14G, CS17G) eller elektrisk (CJ6B, CJ11, XCJ-I).
| Parameter | Specifikation |
| Nominel spænding | 126kV (110kV system) |
| Nominel frekvens | 50 Hz |
| Nominel strøm | 630A, 1250A, 1600A, 2000A, 2500A |
| Nominel korttidsmodstandsstrøm (1 sek.) | 31,5 kA, 40 kA, 50 kA |
| Nominel spidsmodstandsstrøm | 80kA, 100kA, 125kA |
| 1 min tør AC Modstår spænding | - Til jord: 140kV- Tværbrud: 160kV |
| Driftstemperatur | -40°C til +40°C |
| Højde | ≤ 2000m |

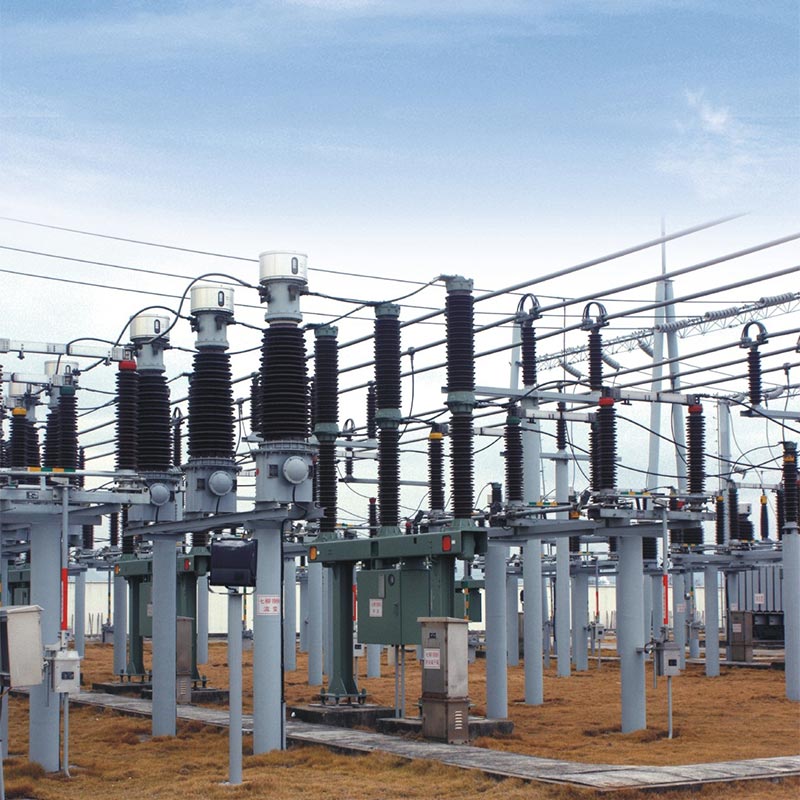

Et 110kV... Wind Power Transformerstation Projekt
Dette projekt er beliggende i en nordlig region med betydelige temperaturforskelle, hvilket kræver højt udstyr pålidelighed og kuldebestandighed. Projektet valgte flere Usune GW4 afbryderkontakter, udstyret med elektrisk mekanismer og dobbeltsidede jordingskontakter. I mange år siden idriftsættelsen har udstyret fungeret stabilt, med pålidelige mekaniske handlinger og fremragende korrosionsbestandighed, hvilket effektivt sikrer sikkerhed for vedligeholdelse af transformerstationer og daglig drift effektivitet, tjener stor ros fra brugeren.
| Punkt | Enhed | Parametre | |||||
| Nominel spænding | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nominel isoleringsniveau | 1 min strømfrekvens modstå spænding (effektiv værdi) | På jorden | kV | 95 | 160 | 230 | 275 |
| Brud | kV | 118 | 200 | 230+70 | 275+85 | ||
| Nominel lynimpuls modstår strøm (spidsbelastning) | På jorden | kV | 185 | 350 | 550 | 650 | |
| Brud | kV | 215 | 410 | 550+110 | 650+120 | ||
| Nominel frekvens | Hz | 50/60 | |||||
| Nominel strøm | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Nominel korttidsmodstå strøm | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Nominel topmodstandsstrøm | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Nominel kortslutningsvarighed | Kniv/sværd | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Nominel mekanisk terminalbelastning | Vandret og lodret | N | 1250 | 1250 | 1250 | 1250 | |
| Vandret | N | 750 | 750 | 750 | 750 | ||
| Lodret kraft | N | 1000 | 1000 | 1000 | 1000 | ||
| Krybeafstand | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mekanisk liv | Tider | 5000 | 5000 | 1000 | 5000 | ||
| Motor aktuator | Model | CJ | CJ | CJ | CJ | ||
| Motorspænding | V | AC380, AC220, DC220, DC110 | |||||
| Spændingskontrolsløjfe | V | AC380, AC220, DC220, DC110 | |||||
| Point, lukketid | s | 7±1 | |||||
|
Menneskelig aktuator |
Model | CS14 CS17 | |||||
| Elektromagnetisk låsespænding | V | AC220, DC220, DC110 | |||||
• Isolatorer: Ingen revner, skader eller snavs.
• Kontakter: Ren, sølvbelagt overflade intakt.
• Befæstelser: Alle bolte spændt.
• Mekanisme: Glat rotation; smøre bevægelige dele.
• Isolatorens vertikalitet: Juster med shims (maks. 3 mm pr. sted).
• Trefaset synkronisering: Juster krumtap-arm og ledstænger.
• Kontakttryk: Sørg for korrekt indføring og tryk.
• Kør kun uden BELASTNING; bekræft at afbryderen er åben.
• Manuel betjening: Brug betjeningshåndtaget; undgå overdreven kraft.
• Motoriseret drift: Brug lokal/fjernbetjening; monitor position.
• Interlock: Tving ikke betjening, hvis den er låst.
• Periodisk eftersyn: Hvert 1-2 år.
• Rengør isolatorer og kontakter; påfør industriel vaseline.
• Smør lejer og transmissionsdele.
• Tjek for løse bolte, slidte kontakter og isolatorskader.
• Efter kortslutning: Efterse straks.
• Kan ikke fungere: Kontroller interlock, fastklemt forbindelse eller motorfejl.
• Asynkrone faser: Juster tværbindingsstænger.
• Kontakt overophedning: Rengør og efterspænd; tjek sølvbelægning.
A: Nej. GW4 afbryderkontakten er kun egnet til isolering og omkobling under spænding, ubelastet forhold. Den har ikke lysbueslukkende egenskaber og er strengt forbudt at arbejde under belastning. Det skal bruges sammen med en afbryder.
A: Den mekaniske aflåsning fremtvinger en sikker betjeningssekvens: hovedafbryder åben → jordforbindelse lukket; jordforbindelse åben → hovedafbryder lukket, hvilket forhindrer fejlbetjening og sikrer vedligeholdelsessikkerheden personale.
A: Standardtypen er velegnet til miljøer med en højde på ≤2000m og en temperatur på -40℃ til +40℃, som kan opfylde behovene for de fleste udendørs transformerstationer; til særlige højhøjde eller stærkt forurenede områder, forstærket isolering og anti-korrosionsløsninger kan tilpasses.
