110kv 126kv Afbryderkontakt Isolator

Zhejiang Usune Electric Co., Ltd. er en professionel højspændingselektrisk virksomhed dedikeret til design, forskning og udvikling, fabriksproduktion og globalt salg af 12kV til 245kV indendørs og udendørs højspændingsudstyr. Dens Kerneprodukter omfatter vakuumafbrydere, SF6-afbrydere, afbryderkontakter, belastningsafbrydere og GW4 serie 110kv 126kv Afbryderkontakt Isolator. Virksomheden udnytter avanceret produktionsudstyr, streng test processer, standardiseret materialevalg, udsøgt håndværk og et omfattende kvalitetsstyringssystem til lægge et solidt grundlag for produktkvalitet.

Produktoversigt

Usune GW4-serien udendørs højspændingsafbryder er et kerneudstyr i 110kV og 126kV strøm systemer. Den bruges primært til kredsløbskobling under ubelastede forhold, hvilket giver synlig isolationsafstand til vedligeholdelse af udstyr og sikring af operatørsikkerhed. Den elektriske og mekaniske ydeevne af 110kv 126kv Frakoblingskontaktisolator er fuldt kompatibel med de nationale standarder GB1985 "AC High-Voltage Disconnect Switches og Jordingsafbrydere," DL486 "AC High-Voltage Disconnect Switch Ordering Technical Conditions" og IEC international standarder.

Strukturelle egenskaber:

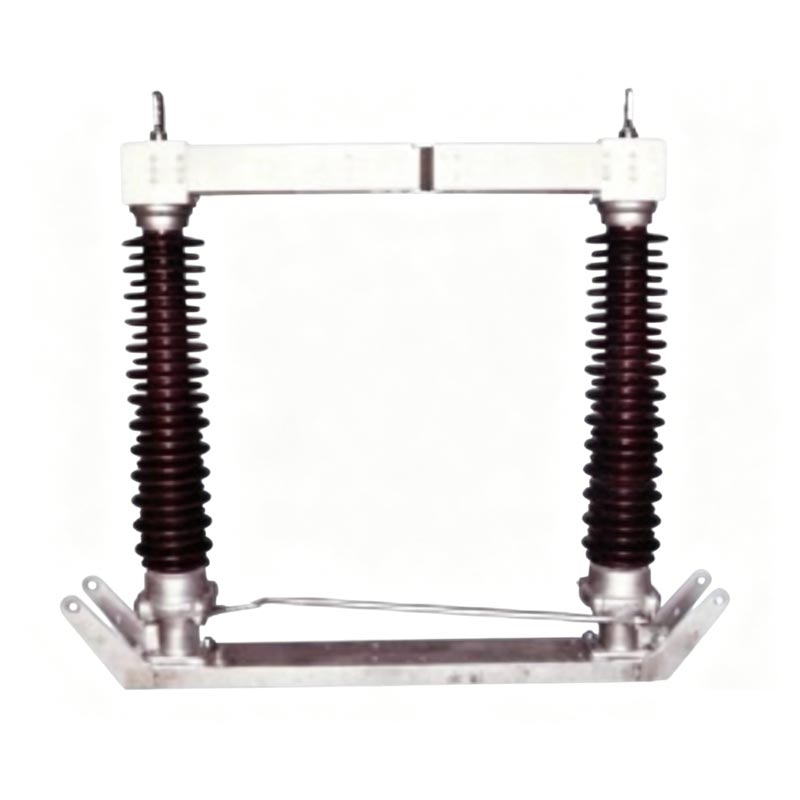

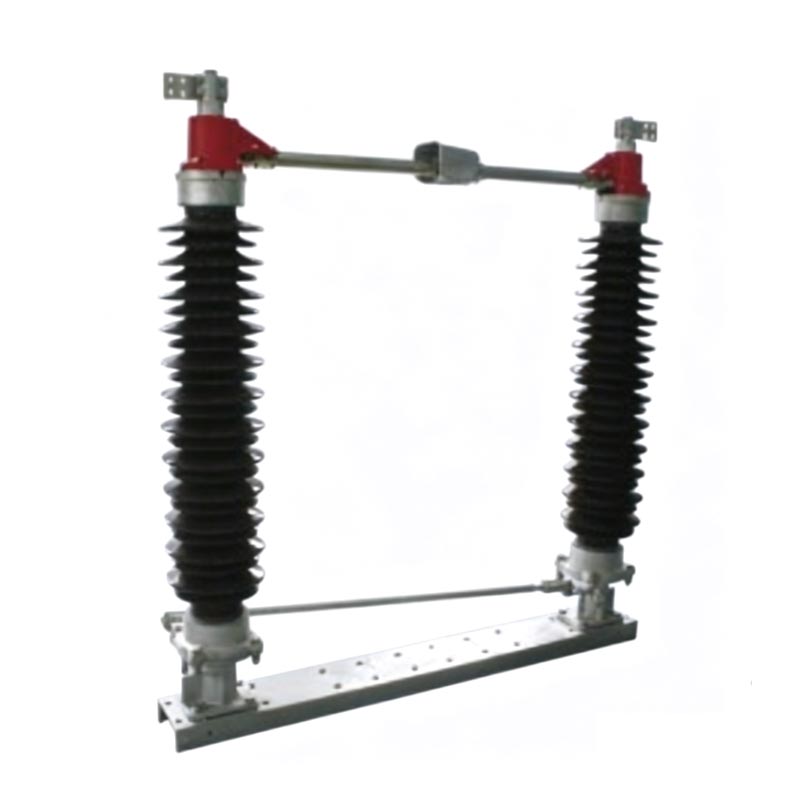

1. Struktur Type: Dobbelt-søjlet enkelt-polet struktur; de tre poler er mekanisk forbundet via en aksel for synkron drift.
2. Kernekomponenter: Sammensat af en robust base, højisolerende porcelænssøjler og et præcisionsledende system.
3. Betjeningsmekanisme: Hver stang indeholder to keramiske søjler monteret på lejer. Den ledende kontakt er opdelt i to halvdele, som roterer vandret 91° via en tværbindingsmekanisme for at opnå synkron åbning og lukker i samme retning.
4. Kontaktpunkt: Placeret mellem de to keramiske søjler, hvilket sikrer stabil kontakt og ekstrem lav modstand.

Tekniske fordele:

1. Overensstemmende og pålidelig: Fuldt i overensstemmelse med nationale og IEC-standarder, giver stabil ydeevne og lang levetid.
2. Fremragende isolering: Keramiske søjler af høj kvalitet giver høj isoleringsstyrke og fremragende anti-forurening og ydeevne mod overslag.
3. Jævn drift: Præcisionskoblingsmekanisme sikrer fleksibel og jævn drift med minimalt mekanisk slid.
4. Praktisk installation og vedligeholdelse: Kompakt og rimelig struktur, nem installation på stedet og minimal vedligeholdelse.
5. Stærk miljøtilpasningsevne: Velegnet til forskellige udendørs klimaer, herunder stor højde, forurenet og kystområder.

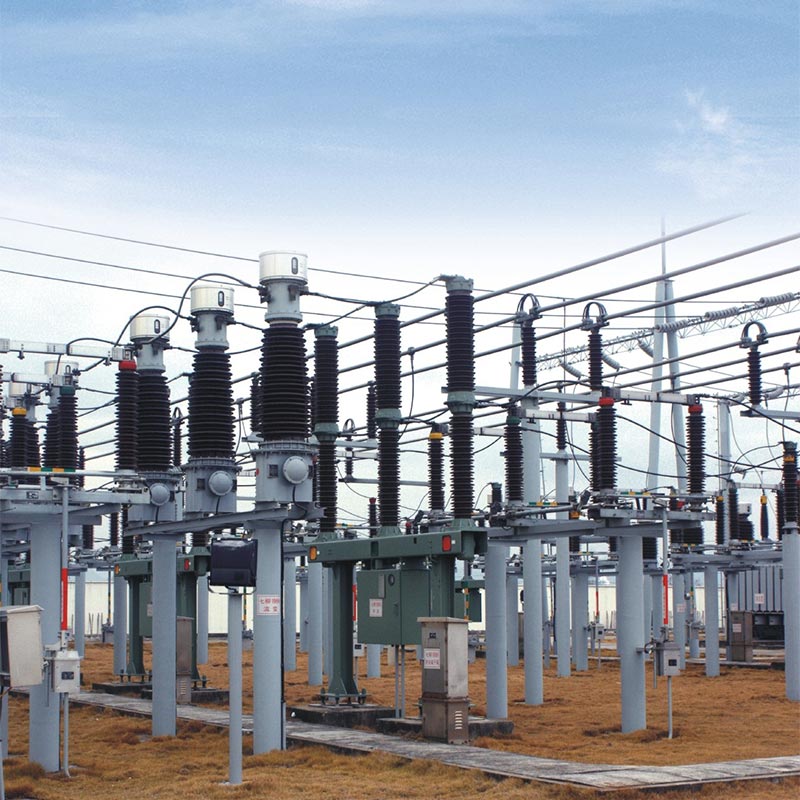

Ansøgningssag fra den virkelige verden

1. Projektnavn: East China 110kV Urban Substation Upgrade Project
2. Beliggenhed: Zhejiang-provinsen, Kina
3. Tidspunkt: 2024-2025
4. Detaljer: Usune leverede 36 GW4-126kV afbryderkontakter til dette vigtige bystrømsnetopgraderingsprojekt for at forbedre strømforsyningssikkerheden i et 20 kvadratkilometer stort erhvervs- og boligområde.
5. Driftsydelse: Installation og idriftsættelse blev gennemført inden for 45 dage. Stabil drift blev opnået under sommerspidsbelastning (1,2 gange mærkestrøm) i 2025, uden overophedning eller dårlig kontakt problemer. Der blev fundet nul fejl ved årlige isolerings- og mekaniske eftersyn. Vedligeholdelsesarbejdet blev reduceret med 40 % sammenlignet med de gamle afbrydere, hvilket væsentligt forbedrer sikkerheden ved vedligeholdelse af transformerstationer.
6. Kundefeedback: "Usune afbryderkontakter har væsentligt forbedret understationens sikkerhed og effektivitet operation. Deres kvalitet og stabilitet er enestående. Vi vil fortsat vælge Usune som vores foretrukne leverandør."

Vigtigste tekniske parametre

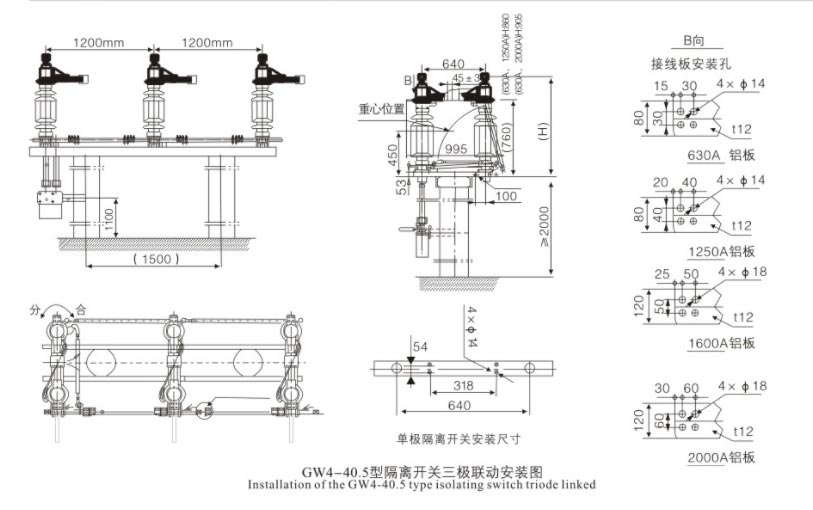

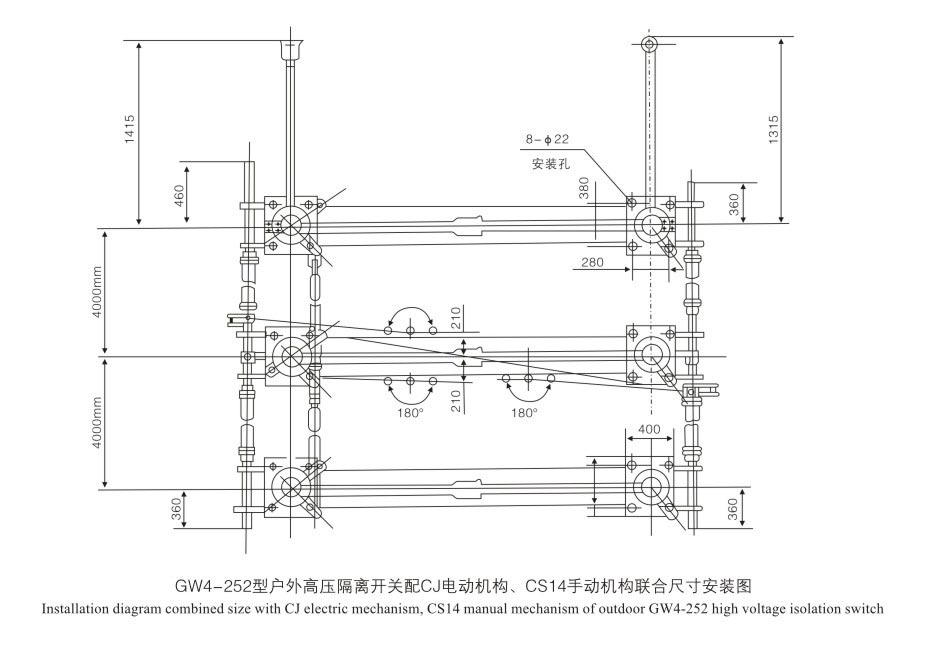

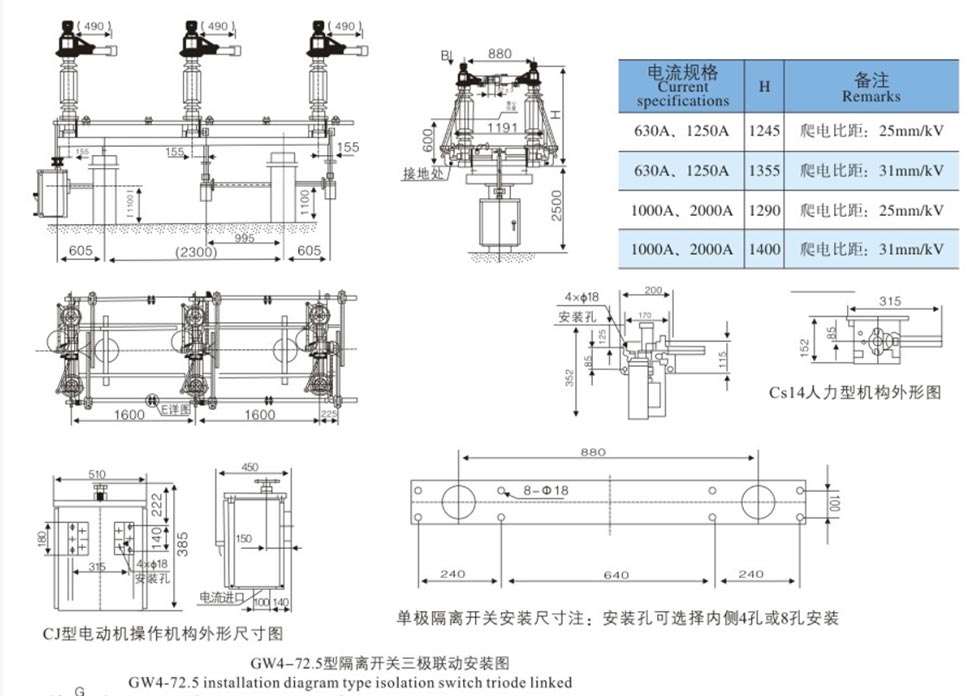

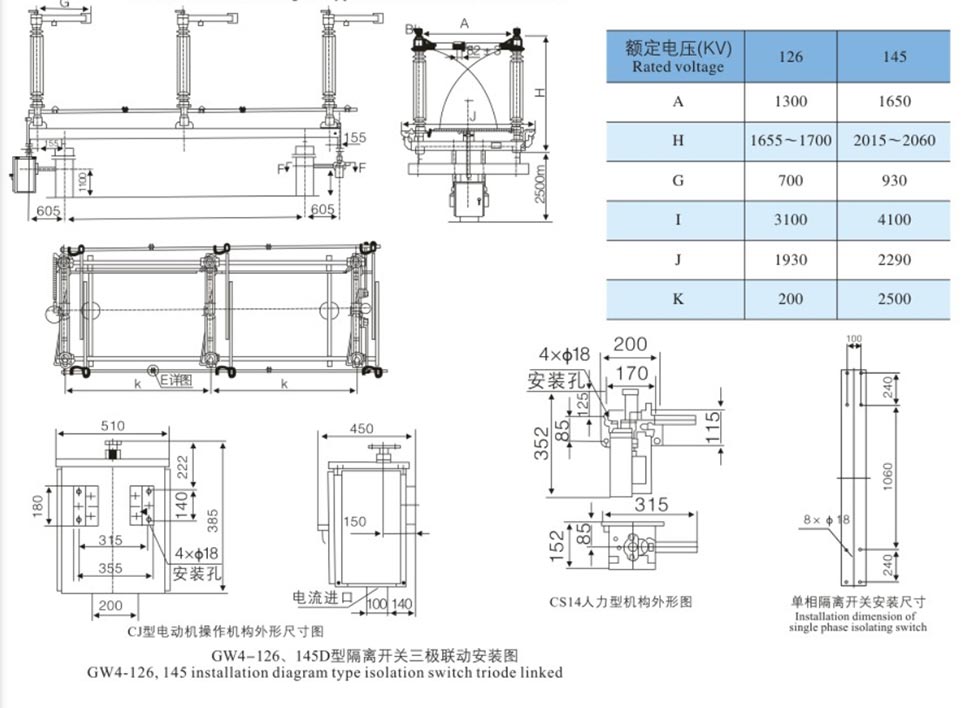

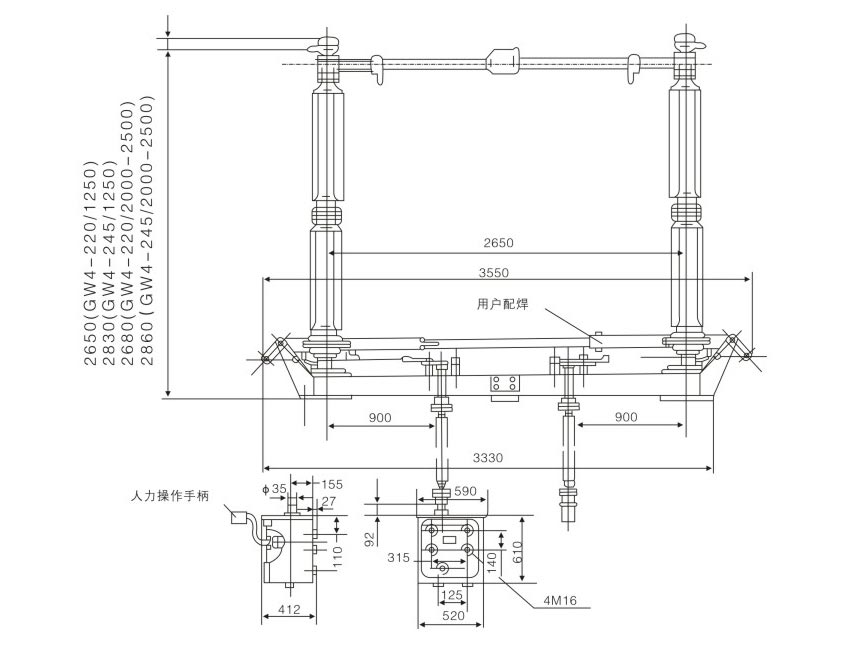

Ydre dimensioner

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

FAQ

Spørgsmål 1: Kan GW4-seriens 110kV 126kV afbryderkontaktisolator afbryde belastningsstrømmen eller kortslutningsstrømmen?

A: Nej. 110kv 126kv afbryderkontaktisolatorerne er kun designet til kredsløbskobling under tomgangsforhold med spænding. De skal bruges sammen med afbrydere. Før drift skal kredsløbet være afbrydes ved hjælp af afbryderen for at sikre afkobling, før afbryderen betjenes.

Q2: Hvilke miljøforhold er dette produkt egnet til?

A: Den kan fungere stabilt i følgende miljøer: omgivelsestemperatur -30 ℃ til +40 ℃; højde ≤2000m (højere højdemodeller kan tilpasses efter anmodning); forureningsniveau fra generel til moderat til kraftig forurening (forureningsbestandige modeller er tilgængelige); vindhastighed ≤35m/s; seismisk intensitet ≤8 grader.

Konklusion

Som en professionel producent af elektrisk højspændingsudstyr, Usune Electrics GW4-serie 110kv 126kv Disconnect Switch Isolator Isolatorer kombinerer avanceret design, materialer af høj kvalitet og præcisionsfremstilling, hvilket gør dem til et ideelt valg til kraftværker, transformerstationer og store industrianlæg. De giver sikker, pålidelig og langvarig elektrisk isolationsbeskyttelse. Baseret på et omfattende kvalitetssystem og modent felt ydeevne, er Usune forpligtet til at støtte forskellige kritiske energiinfrastrukturprojekter verden over.
