Isolation Switch Outdoor Manual Motorized er et kerneprodukt fra Usune, specielt designet til udendørs AC kredsløb med en mærkefrekvens på 50Hz og en mærkespænding på 35kV~170kV. Det er et nøgleudstyr til sikring af sikker og stabil drift af strømsystemer og kan også tjene som basisenhed for denne serie af afledte produkter. Produkterne er fremstillet i nøje overensstemmelse med IEC 62271-102 "High-voltage AC afbryderafbrydere og jordforbindelseskontakter" og IEC 60694 "Generelle tekniske betingelser for højspændingsanlæg og kontroludstyr," hvilket sikrer professionel ekspertise og produktpålidelighed.
Med en horisontal roterende omskifterstruktur kan denne kontakt prale af høje isoleringsniveauer, stærk forurening modstand, stabil mekanisk ydeevne og bekvem installation og vedligeholdelse. Den understøtter både manuel og elektrisk drift og kan konfigureres med jordforbindelse efter behov. Den kan tilpasses hårdt udendørs miljøer såsom store højder, lave temperaturer og kraftig forurening. Som en pålidelig leverandør, Usune strengt overholder internationale standarder og kontrollerer strengt produktkvaliteten for at give kunderne høj kvalitet, sikre og holdbare afbryderkontakter.
Den udendørs manuelle motoriserede isolationsafbryder bruges i vid udstrækning i udendørs krafttransmissions- og distributionssystemer i elnet, industri- og minevirksomheder, bybyggeri og ny energiproduktion. Det er det velegnet til applikationer, der kræver hyppig strømisolering og sikkerhedsvedligeholdelse, og er særligt velegnet til barske udendørs miljøer, hvilket effektivt sikrer kontinuitet og sikkerhed i strømforsyningen.
Produktet har fremragende teknisk ydeevne og dækker en række specifikationer. Dens kerneparametre er
som følger:
- Nominel spænding: 35kV~170kV
- Nominel strøm: 630A~2500A
- Nominel korttidsmodstandsstrøm: 20kA/s~50kA/s
- Nominel spidsmodstandsstrøm: 50kA~125kA
- Hovedkredsløbsmodstand: ≤125μΩ (varierer afhængigt af model)
- Et minuts strømfrekvens modstå spænding: 80kV~200kV
- Lynimpulsmodstandsspænding: 115kV~860kV (varierer afhængigt af model og jordingskontakt)
- Betjeningsmekanisme: Manuel (CS11, CS17D, CS14G-serien) eller elektrisk (CJ2-type)

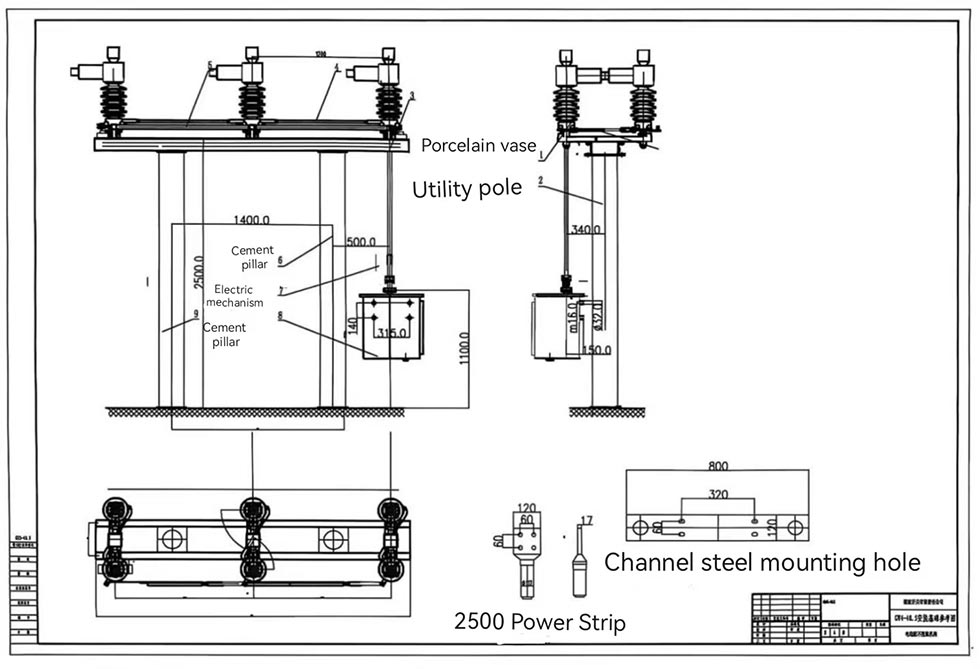

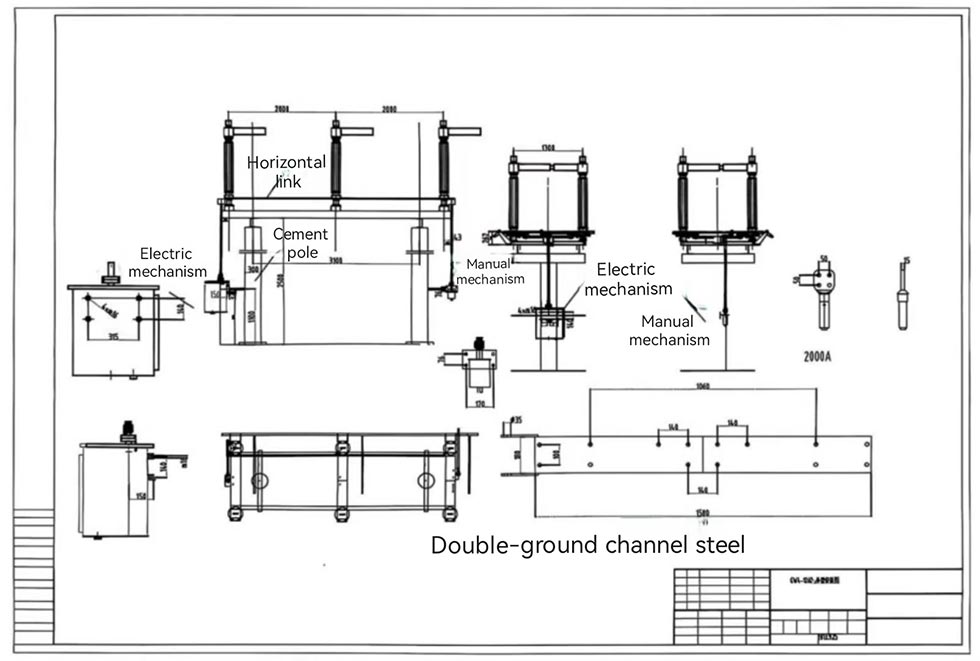

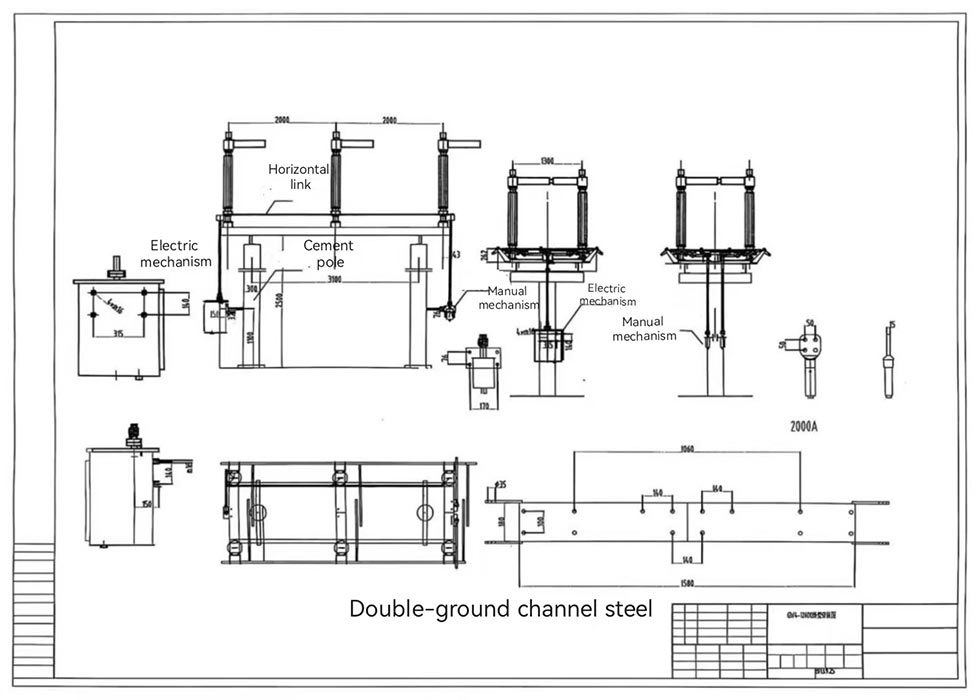

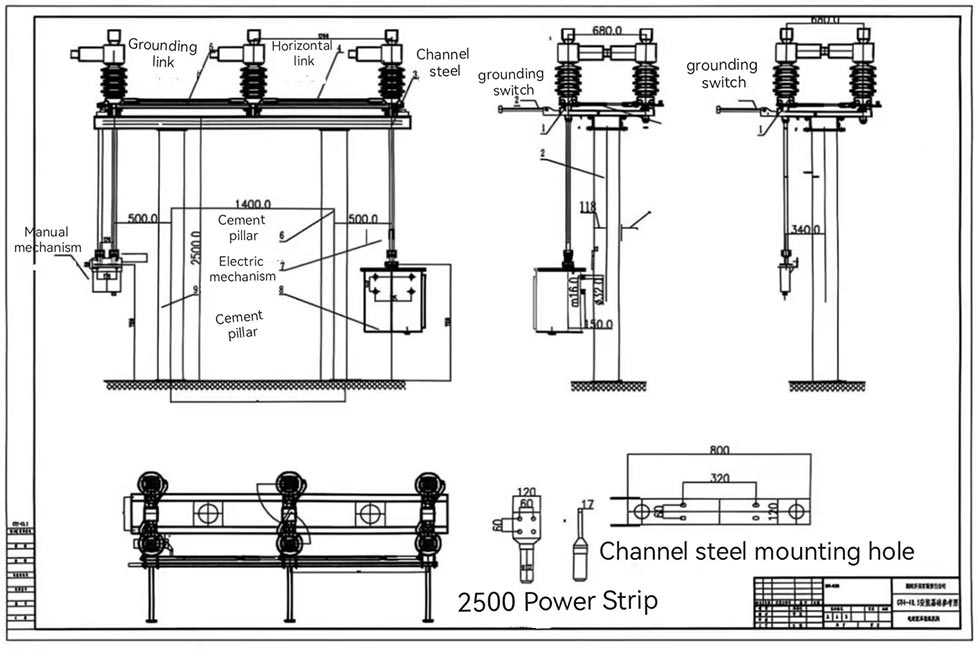

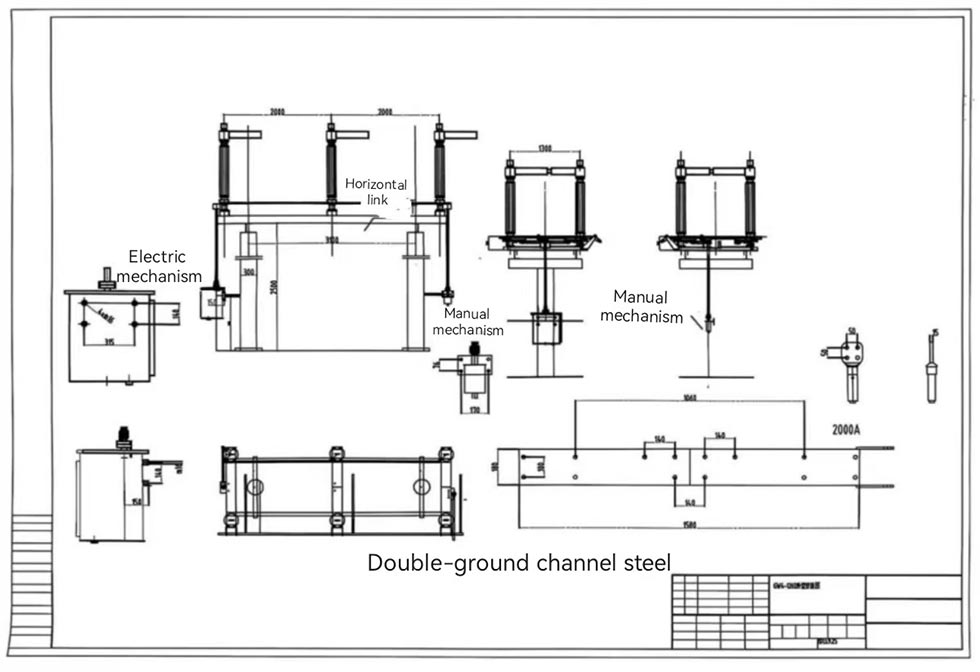

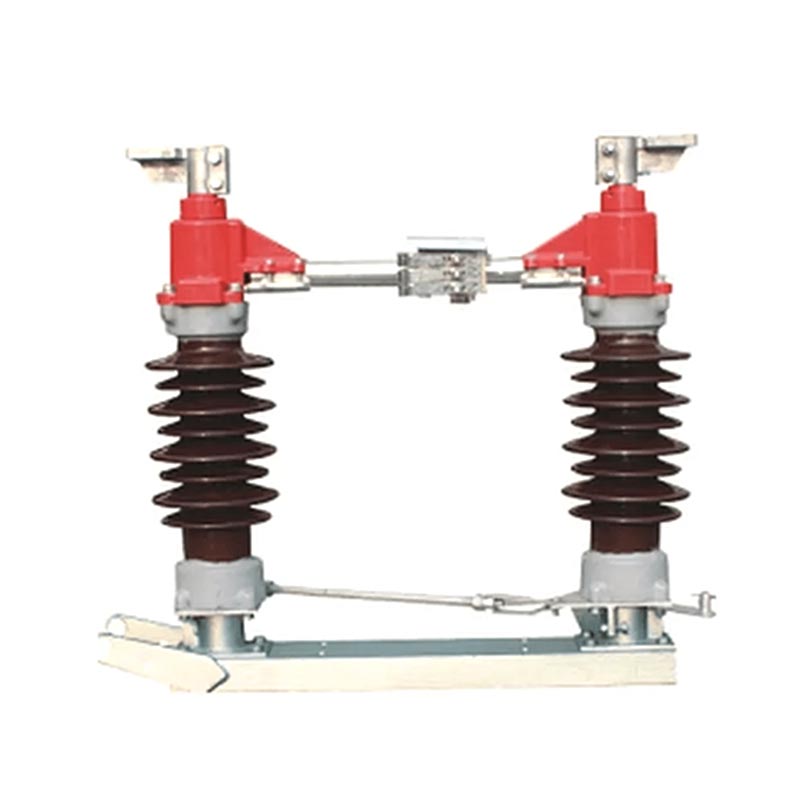

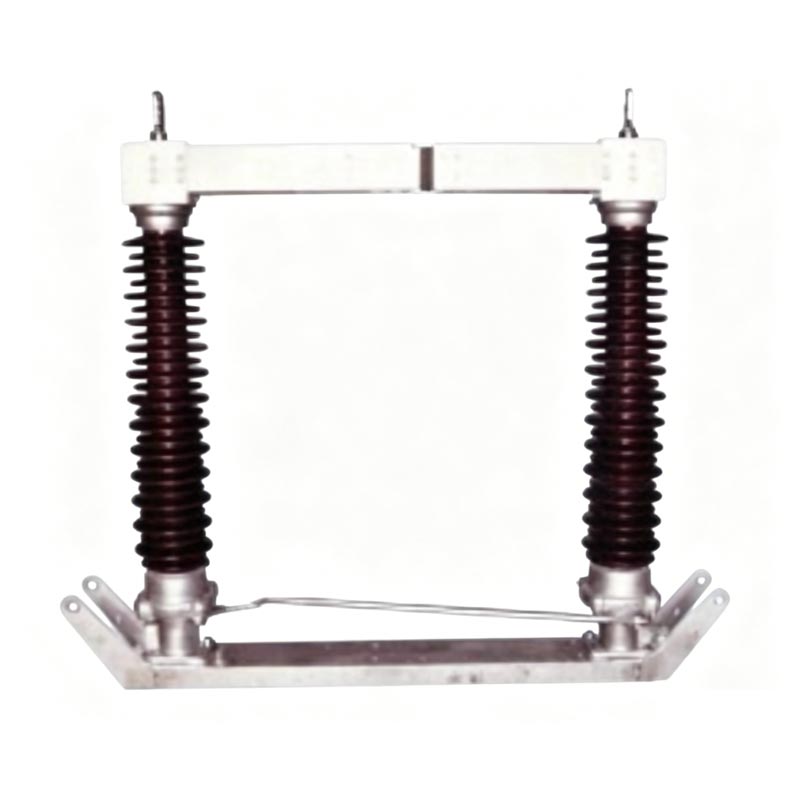

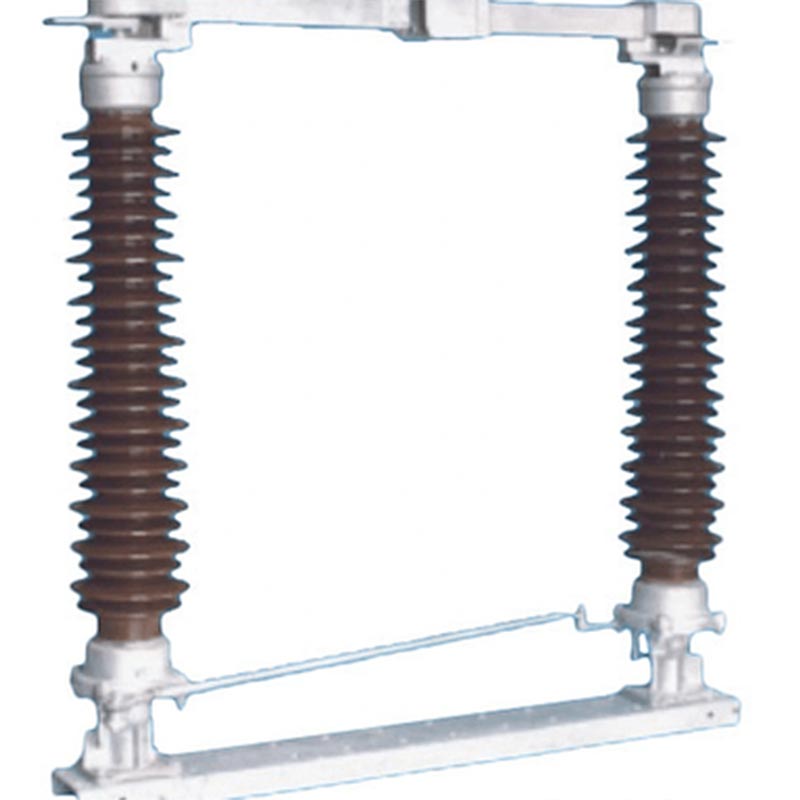

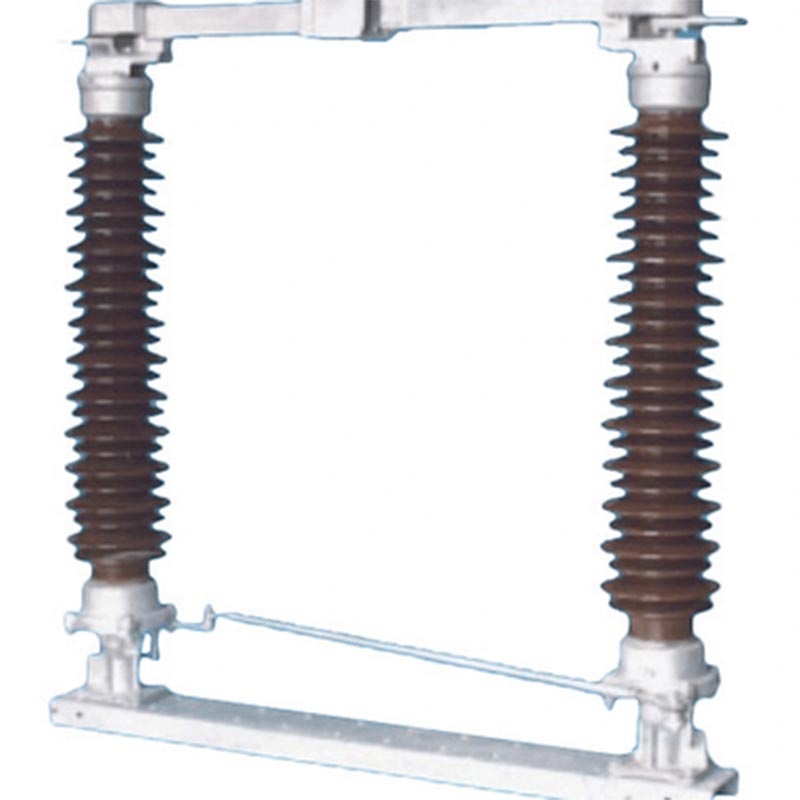

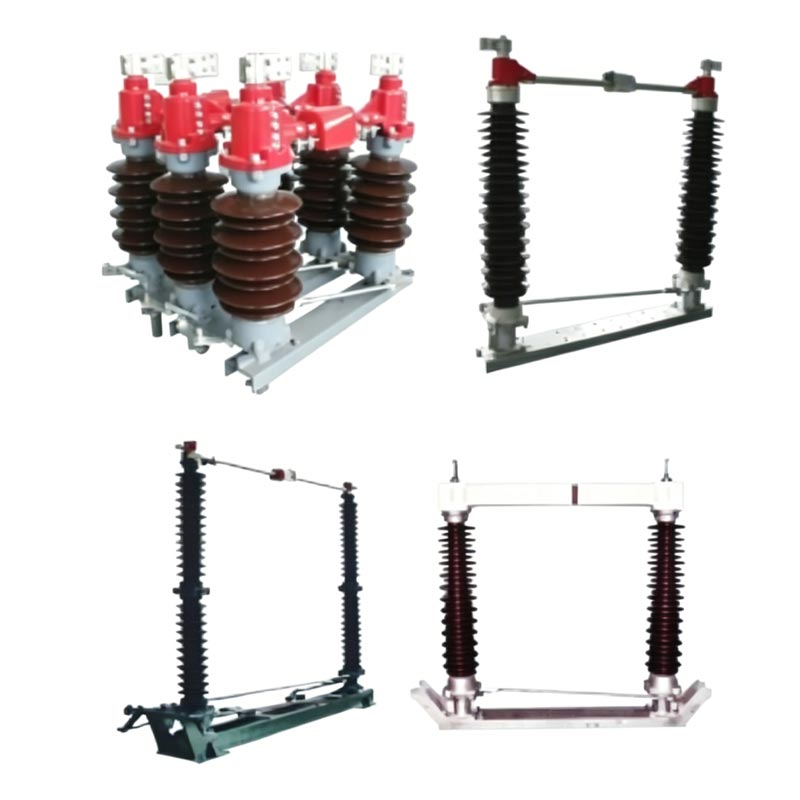

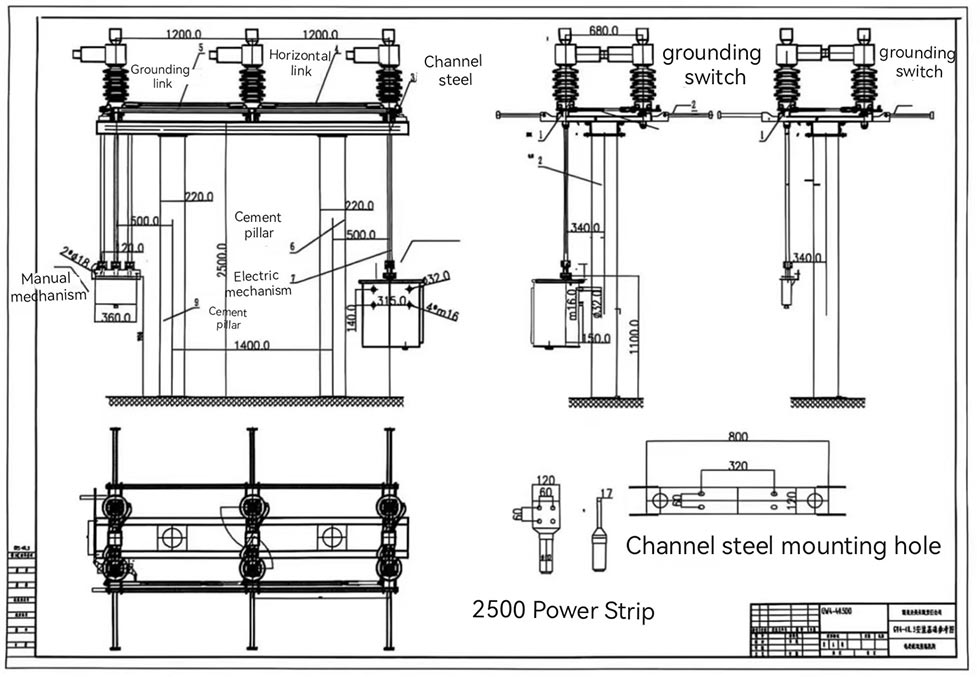

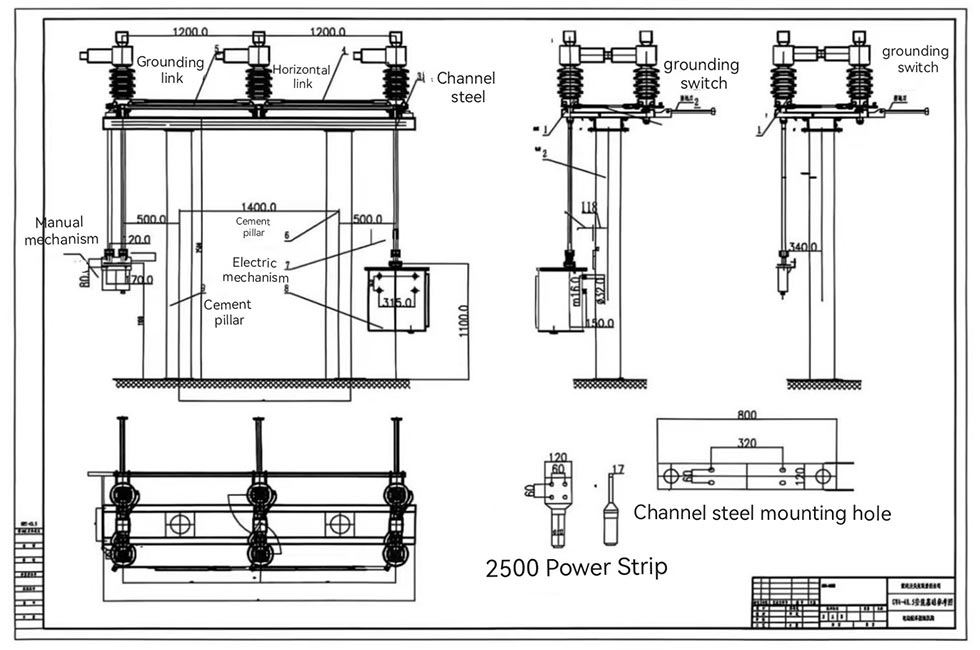

Isolation Switch Outdoor Manual Motorized anvender en dobbelt-post håndtryk struktur. Hver fase består af en base, stolpeisolatorer, udgående klemmer og kontakter. De to stolpeisolatorer monteres parallelt med hinanden på lejesæder i begge ender af basen og vinkelret på basen. Den ledende hoveddel roterer ca 90° med stolpeisolatorerne. Den midterste kontakt har en selvrensende roterende struktur, som fjerner støv og snavs fra kontakten under åbning og lukning, hvilket sikrer pålidelig kontakt. De roterende dele vedtager en forseglet, vedligeholdelsesfrit design, og transmissionskomponenterne bruger rustfri stålstifter og molybdæn disulfidholdige nylonbøsninger, som er korrosionsbestandige og rustfrie.
Kontaktfingrene bruger en ny type materiale med høj styrke, høj ledningsevne og høj elasticitet. De stoler på deres egen elasticitet til at klemme kontakterne, så man undgår kontaktsvigt forårsaget af fjederkorrosion og varmeudglødning. Denne ledende komponentstruktur har opnået et nationalt brugsmodelpatent.
Kan tilpasses højder ≤2000m, omgivende temperaturer -40℃ til +40℃, vindhastigheder ≤34m/s og seismisk intensitet ≤8 grader. Krybeafstand opfylder kravene i klasse III eller IV i GB/T5582. Stærk modstandsdygtighed over for forurening og ising (istykkelse ≤10 mm).
Understøtter både manuel og elektrisk betjening, kan vælges efter behov. Den manuelle mekanisme er nem at betjene, mens den elektriske mekanisme (CJ2-type) drives af en AC-motor via et reduktionsgear, hvilket giver høj effektivitet og arbejdsbesparende ydeevne.
Når udstyret med en jordingskontakt er det ledende hovedkredsløb og jordingskontakten pålidelige aflåst, hvilket sikrer, at jordingskontakten ikke kan lukke, når hovedkredsløbet er lukket, og omvendt, forhindre utilsigtet drift.
De fase-til-fase og lodrette plejlstænger vedtager en klemstruktur, hvilket eliminerer behovet for stifter og svejsning, hvilket resulterer i høj installationseffektivitet. Roterende dele er vedligeholdelsesfrie, hvilket forenkler rutinen inspektioner og vedligeholdelse, hvilket reducerer langsigtede driftsomkostninger.

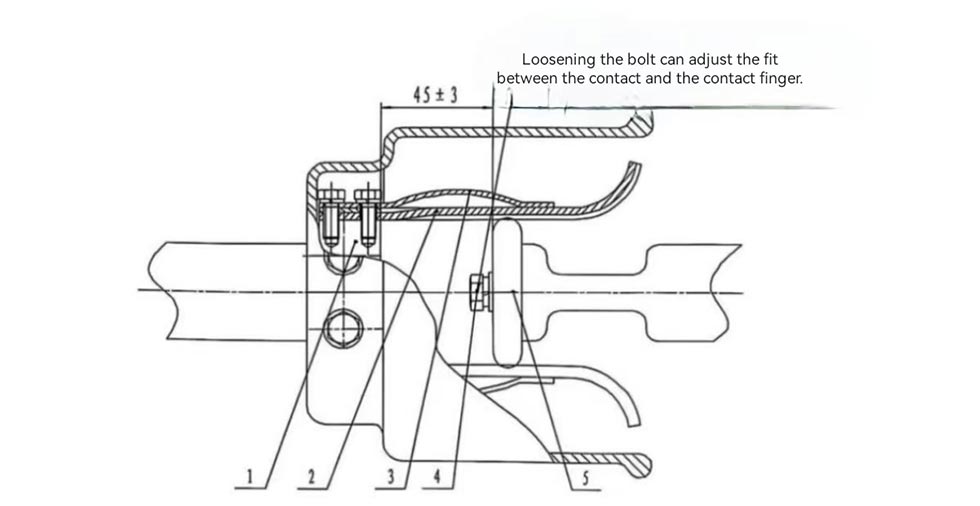

1. Finger touch base
2. Fingerberøring
3. Magnetisk låseplade
4. Bolt
5. Kontakt
Figur 2 Skematisk diagram af dominerende elektriske kontaktpunkter

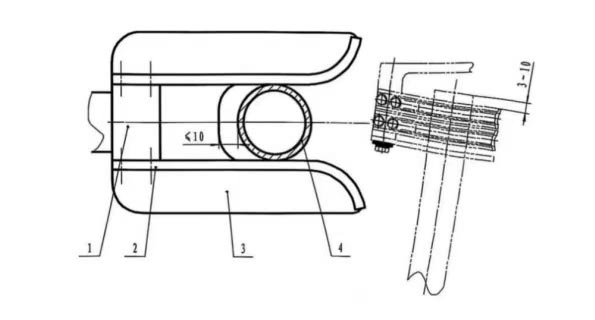

1. Slib knivens statiske kontakthoved
2. Kontakt finger
3. Positioneringsplade
4. Slib knivrør
Figur 3 Skematisk diagram af positionen af jordingsrøret og positioneringspladen

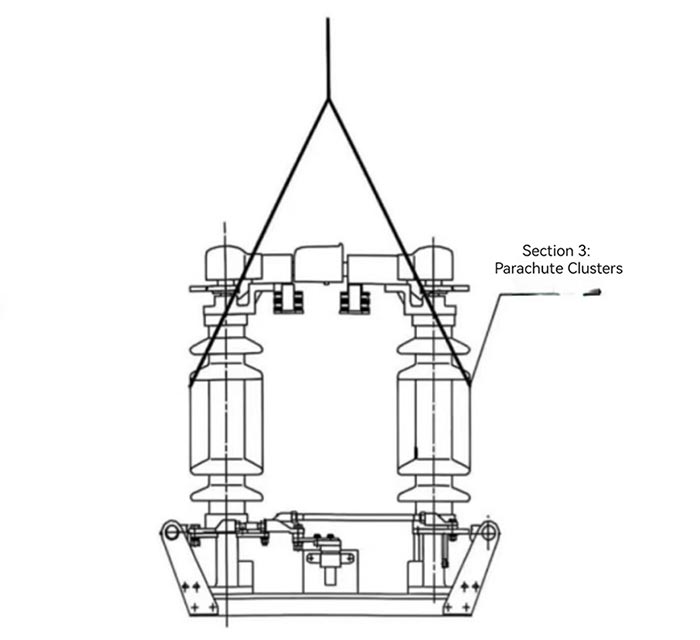

Figur 4 Hejsediagram
Casestudie: High-Altitude Power Grid Project i det vestlige Kina

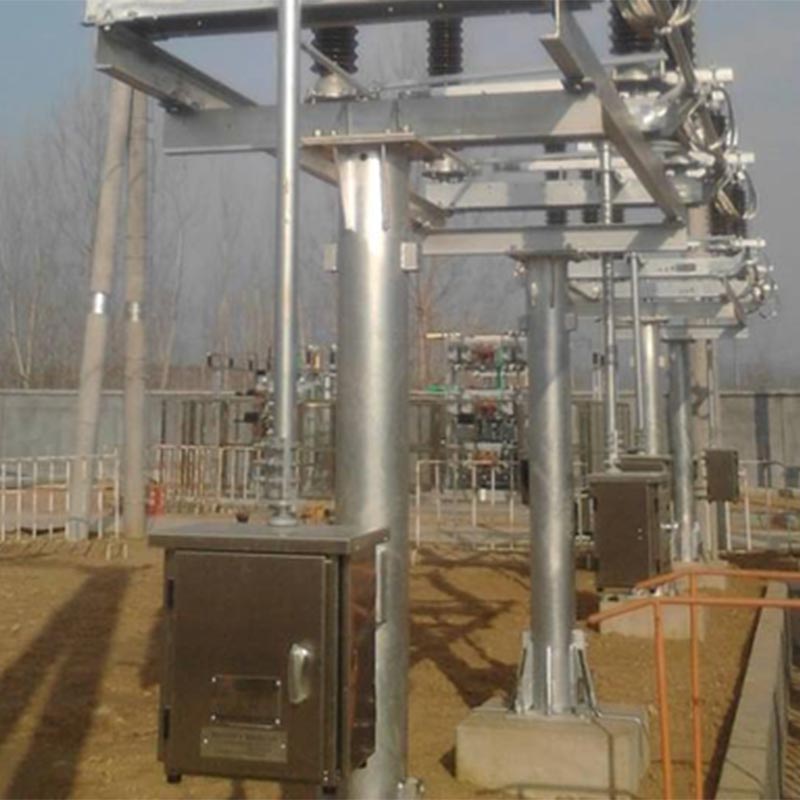

Et elnetselskab i det vestlige Kina er i gang med et 110kV transmissionslinjeopgraderingsprojekt. Beliggende ved en højde på 1800m, projektet oplever en gennemsnitlig årlig temperatur på -15℃ til 25℃, hyppige kraftige vinde og kraftigt snefald om vinteren. Projektet valgte Usune GW4(A)-126(D)(W)/1250 afbryderkontakter (udstyret med CJ2) elektriske betjeningsmekanismer og jordingskontakter). I løbet af de seneste tre år har produktet demonstreret fremragende miljøtilpasningsevne, uden isolatorskader eller kontaktoverophedning. Åbning og lukning driften er jævn, og den kan stadig fungere normalt selv med 8 mm isophobning om vinteren, hvilket sikrer stabil drift af elnettet. Som producent leverede Usune installationsvejledning på stedet og regelmæssigt vedligeholdelse af projektet, tjener stor ros fra kunden.
A1: Hovedårsagen til det øgede manuelle betjeningsmoment er, at smøreolien i de roterende dele af transmissionssystemet er tørret ud, blevet snavset, eller akselstifterne er rustne, hvilket fører til øget transmission modstand. Løsning: Stop først driften. Efter at have bekræftet, at skillekontakten er i åben position og højspændingsledningen er jordet, adskil de roterende dele, rens ophobet snavs og rust væk, og påfør en passende mængde smøremiddel. Hvis problemet fortsætter, skal du kontakte Usunes eftersalgsserviceteam for professionel reparation. Usune-fabrikken har professionelt reparationspersonale og reservedele til at yde rettidig support.
A2: Det kan bruges i områder med mild til moderat kemisk korrosion. Vigtige forholdsregler: 1. Informer leverandøren om korrosionsniveau af miljøet ved bestilling. Usune vil tilpasse anti-korrosionsbehandling (såsom hot-dip galvanisering af armerede stålkomponenter og udvælgelse af specielle anti-korrosionsisolatorer); 2. Rengør regelmæssigt overfladen af isolatorer og ledende dele for at fjerne ætsende stoffer; 3. Forkort rutineinspektionen cyklus, med fokus på at kontrollere kontaktfladen og isolatorens tilstand, og udskift beskadigede dele omgående. For områder med alvorlig kemisk korrosion, kontakt Usunes tekniske afdeling for skræddersyede løsninger.
Hver Usune Isolation Switch Outdoor Manual Motorized er udstyret med komplet installationstilbehør og betjeningsmekanisme bestilt af kunden, sammen med et produktcertifikat, installations- og betjeningsvejledning, og tilbehørsliste. Som leverandør med rod i Kina har Usune et omfattende produktions- og eftersalgssystem: fabrikken har en streng kvalitetsinspektionsproces for at sikre, at hvert produkt er kvalificeret, før det forlader fabrik; eftersalgsserviceteamet giver installationsvejledning på stedet, fejlfinding, vedligeholdelse og andet tjenester, der reagerer på kundernes behov 24 timer i døgnet, og er forpligtet til at levere produkter af høj kvalitet og opmærksom service til kunder i ind- og udland, opbygning af langsigtede og stabile samarbejdsrelationer.
