Højspændingsafbryder

Usune GW8- og GW13-seriens højspændingsafbrydere til transformer-neutrale jordingssystemer er udendørs højspænding elektrisk udstyr specielt designet til transformer-nulpunktjordingssystemer. Velegnet til 50Hz/60Hz AC systemer, er de tilgængelige i 40,5 kV, 72 kV og 110 kV spændingsspecifikationer. Deres kernefunktion er at skifte sikkert transformatorens nulpunktsforbindelsestilstand under tomgangsforhold, der opfylder sikkerhedskravene til strøm skift af systemdriftstilstand og vedligeholdelse af udstyr.

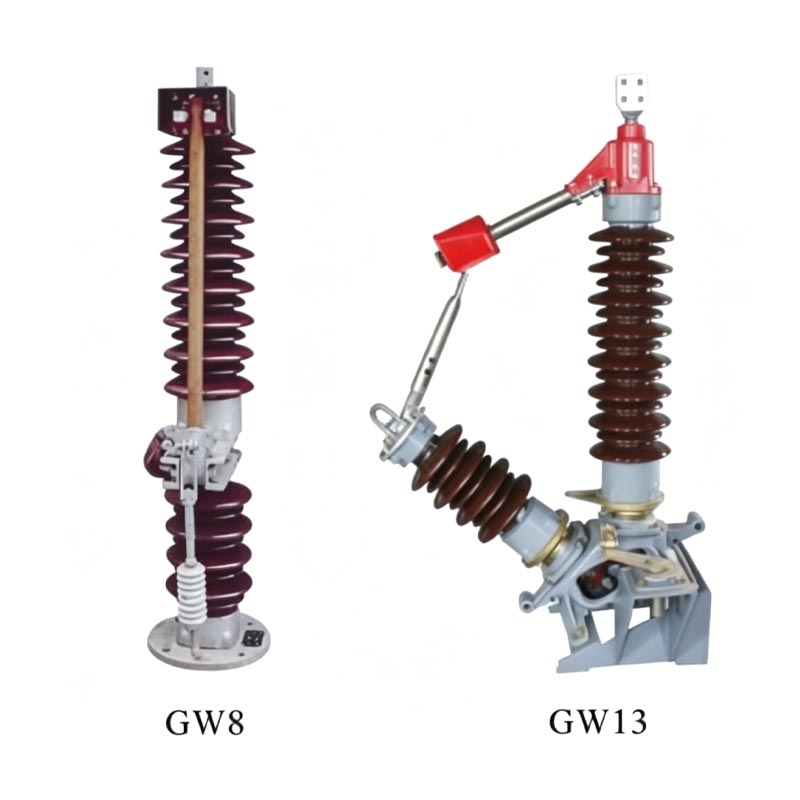

Produktmodeller og betjeningsmekanismer

1. GW8-serien: Kan udstyres med en elektrisk betjeningsmekanisme af CJ-typen eller en manuel betjeningsmekanisme af CS8-typen, velegnet til neutralpunktsjordingsscenarier i konventionelle transformerstationer.

2. GW13-serien: Kan udstyres med en CJ-type elektrisk betjeningsmekanisme eller en CS14-type manuel betjening mekanisme, der tilbyder mere fleksibel betjening og højere pålidelighed.

Produktstruktur

GW8- og GW13-seriens højspændingsafbrydere til transformer-neutrale jordingssystemer anvender en enkeltpolet struktur, hovedsageligt sammensat af et stanglegeme og en betjeningsmekanisme.

1. Polskrop

Indeholder en base, stolpeisolator, ledende arm, kontakter osv. Stolpeisolatoren giver pålidelig elektrisk isolering, den ledende arm og kontakter danner det ledende hovedkredsløb, og basen sikrer stabil installation.

2. Betjeningsmekanisme

Driver den ledende arm til at rotere via et led, hvilket realiserer åbnings- og lukkevirkningen af afbryderen skifte. Præcis positionering og stabil drift sikrer en klar og pålidelig frakobling efter åbning.

Produktegenskaber og fordele

1. Høj sikkerhedsydelse

Anvender isoleringsmaterialer af høj kvalitet og præcist kontaktdesign, med fremragende isoleringsstyrke og lysbueslukkende ydeevne, der sikrer sikker tomgangskobling.

2. Fleksibel betjening

Understøtter både elektriske og manuelle driftstilstande, tilpasser sig den automatiske kontrol og manuel drift på stedet behov for forskellige scenarier.

3. Stærk miljøtilpasningsevne

Designet specielt til udendørs brug, modstandsdygtig over for høje og lave temperaturer, fugt, korrosion og forurening, velegnet til forskellige barske udendørs miljøer.

4. Stabil og pålidelig drift

Streng materialevalg og proceskontrol, kombineret med et omfattende kvalitetsstyringssystem, resulterer i en lav fejlrate og langsigtet stabil drift.

5. Enkel struktur og bekvem vedligeholdelse

Kompakt struktur, nem installation og vedligeholdelse, der effektivt reducerer efterfølgende drift og vedligeholdelse omkostninger.

Ansøgningssag

Case 1: 220kV Urban Substation i Østkina

En 220kV bycentral understation i det østlige Kina bruger Usune GW8-110kV højspændingsafbryder til transformer Neutralt jordingssystem til dens hovedtransformator. Denne transformerstation er ansvarlig for strømforsyningen til byen center, hvilket kræver ekstremt høj udstyrspålidelighed og sikkerhed. Siden det blev taget i brug i 2022, har udstyret har med succes gennemført tusindvis af neutralpunktsskifteoperationer. Under årlig vedligeholdelse og net driftstilstandsjusteringer, dens fleksible betjening og pålidelige kontaktydelse har effektivt sikret personlig sikkerhed for vedligeholdelsespersonalet og stabil drift af elnettet.

Casestudie 2: Northwest Wind Farm Transformerstation

En stor vindmøllestation i det nordvestlige Kina valgte Usune GW13-72kV højspændingsafbrydere til transformatorens neutrale jordingssystem. Regionen har barske naturforhold, med store temperaturforskelle, kraftig vind og sandstorme og stor højde. GW13-seriens produkter med deres fremragende udendørs tilpasningsevne og korrosion modstand, har fungeret stabilt i over tre år, og har effektivt samarbejdet med vindmølleparkens transformer neutralpunkt jordingsbeskyttelsessystem for at sikre sikker og stabil drift af vindkraftproduktionen system og den glatte nettilslutning af elektricitet.

Vigtigste tekniske parametre

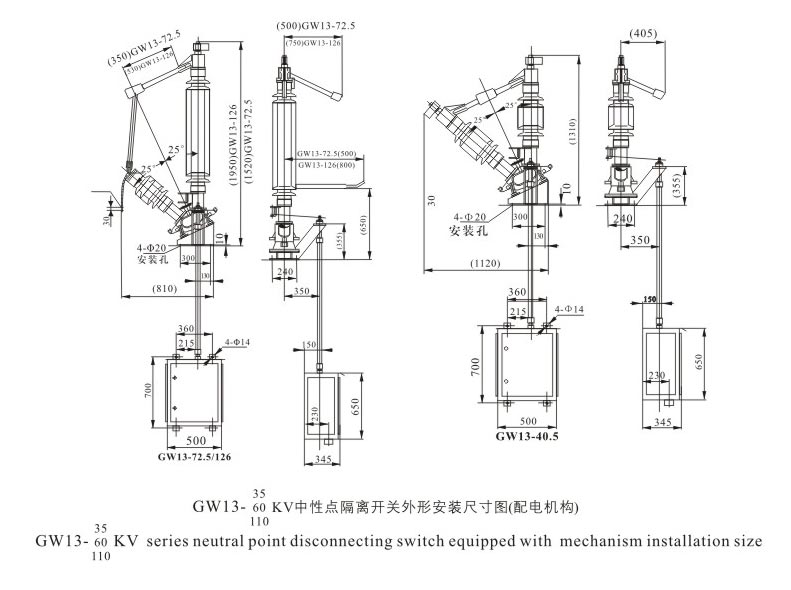

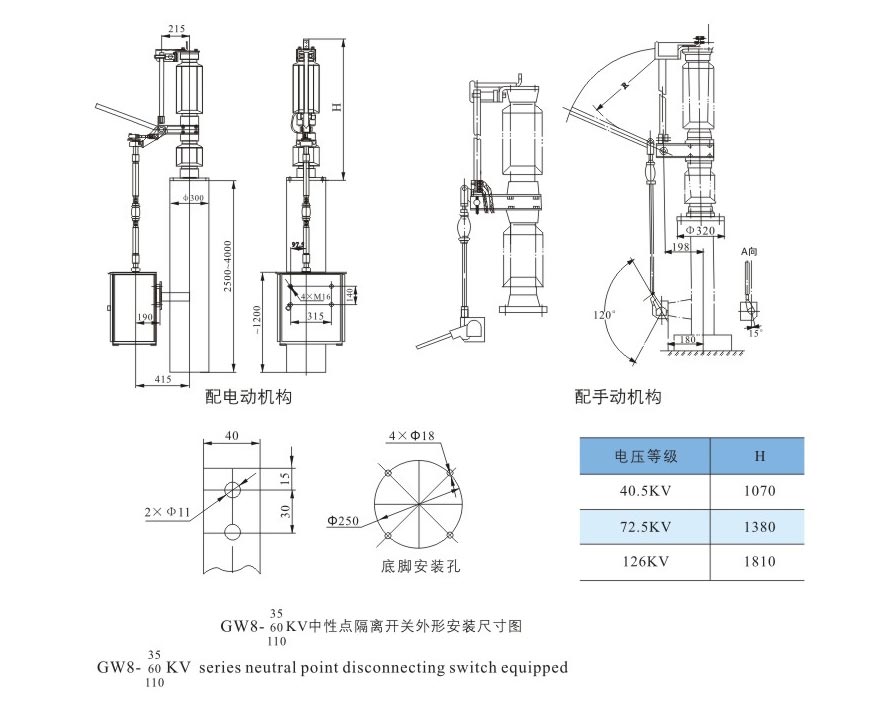

Ydre dimensioner

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

FAQ

Q1: Hvad er de vigtigste forskelle mellem Usune GW8- og GW13-seriens neutralpunktafbrydere?

A: Kerneforskellen ligger i den matchende betjeningsmekanisme og nogle strukturelle designs. GW8-serien er udstyret med en elektrisk mekanisme af CJ-typen eller en manuel mekanisme af CS8-typen; GW13-serien er udstyret med en CJ-type elektrisk mekanisme eller en CS14-type manuel mekanisme. Strukturelt har den en optimeret roterende kontakt design, der tilbyder forbedrede selvrensende egenskaber og bedre egnethed til barske udendørs miljøer.

Spørgsmål 2: Kan Usune-afbrydere til neutral jordforbindelse bruges i områder med høj højde og høje temperaturer?

A: Ja. Denne serie er designet specielt til udendørs brug, med stærk miljøtilpasningsevne. Den kan fungere normalt i højder ≤1000m (højere højder kan tilpasses) og i temperaturer fra -40℃ til +40℃. Det har fremragende fugtbestandighed, forureningsbestandighed og korrosionsbestandighed. Speciel anti-korrosion og anti-isningsbehandlinger kan leveres i henhold til brugernes krav.

Konklusion

Usune GW8- og GW13-seriens transformatorer (Højspændingsafbrydelse til transformatorneutralt jordingssystem) er produkter af høj kvalitet, der integrerer avanceret teknologi, pålidelig kvalitet og fremragende ydeevne. Som en professionel producent og leverandør i Kina, Usune overholder altid principperne om kvalitet først og kunde fremmest, at levere sikre, pålidelige og effektive højspændings elektrisk udstyrsløsninger til globale elsystemkunder. Blandt dem har neutralpunktjordingsafbryderprodukterne vundet udbredelse anerkendelse og tillid fra elindustriens kunder på grund af deres rige praktiske anvendelseserfaring og omfattende eftersalgsservice.
