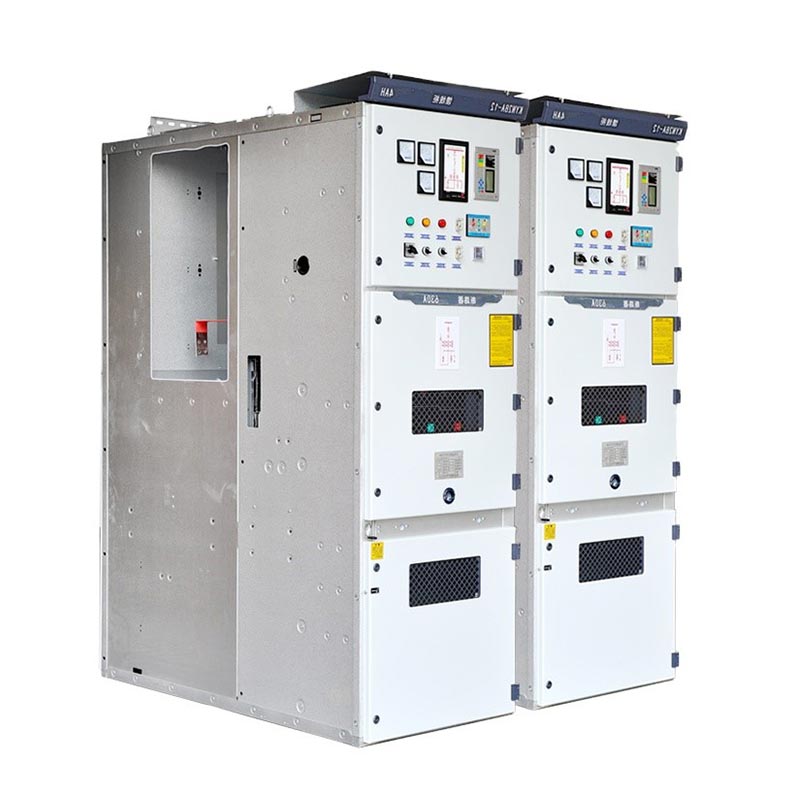

Kyn28 Koblingsudstyr 12kv

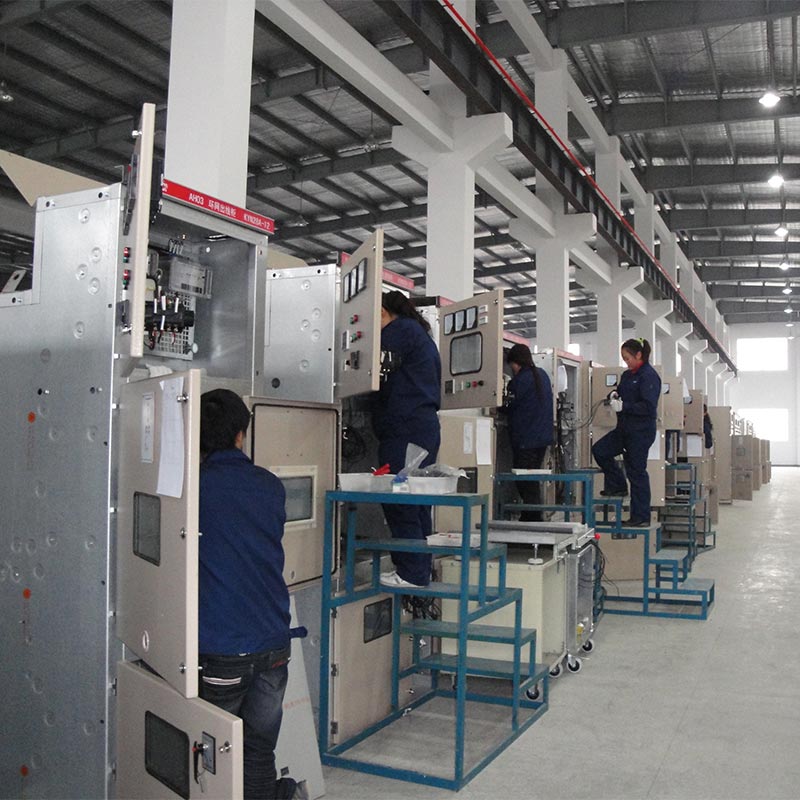

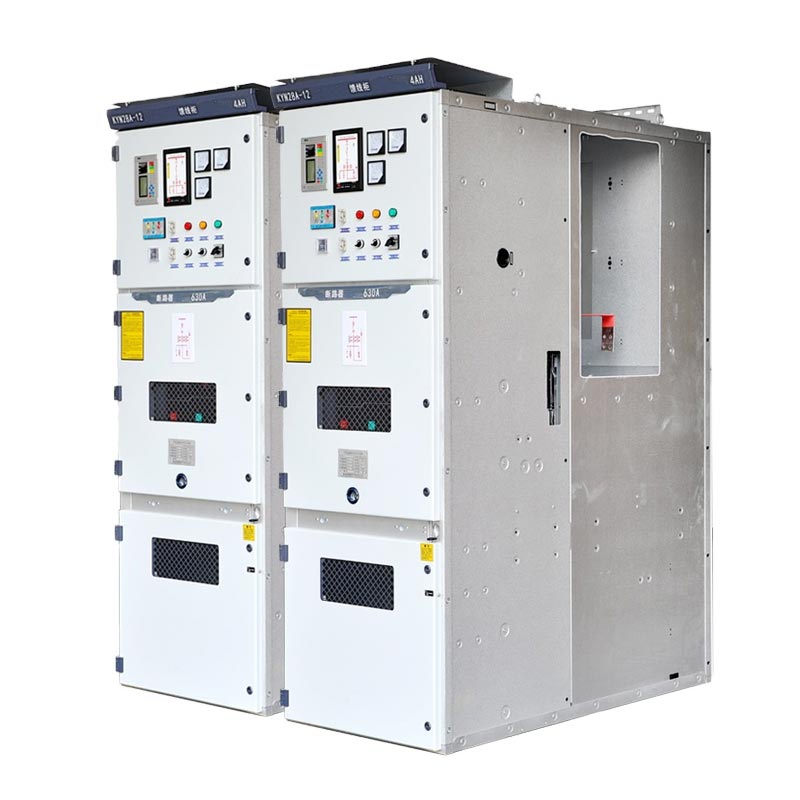

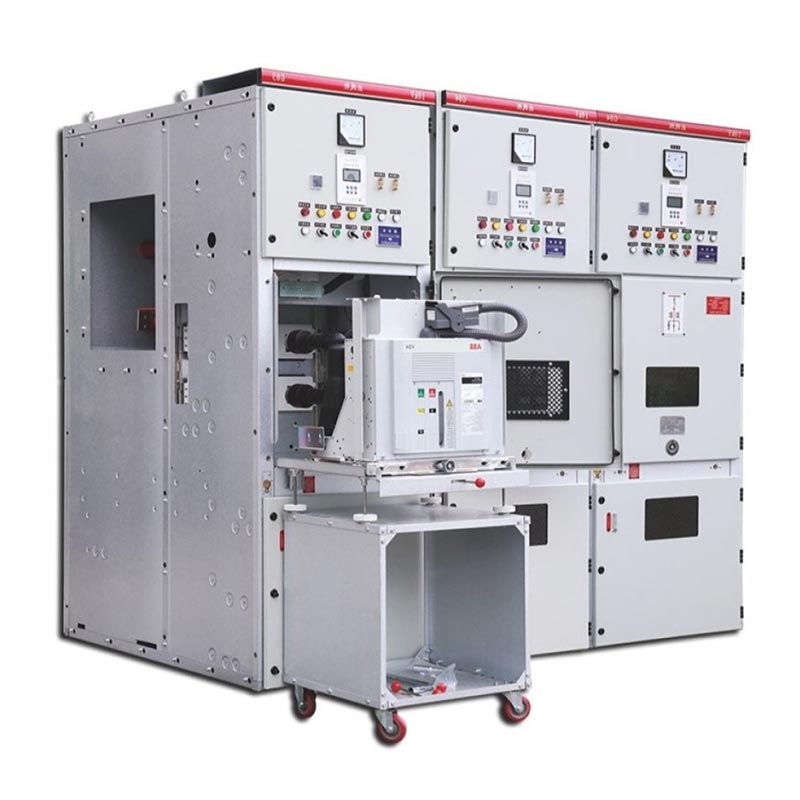

Usune Kyn28 Switchgear 12kV er en indendørs højspændingsstrømfordelingsenhed med nominelle spændinger, der dækker 3,6kV, 7,2 kV og 12 kV, velegnet til 50/60 Hz trefasede vekselstrømssystemer. Det er et centralt elektrisk udstyr i moderne kraft transmission og distribution, industriel energidistribution og kommercielle bygningers strømforsyningsfelter. Produktet vedtager en pansret, metalindkapslet struktur, der fuldstændigt adskiller funktionelle enheder såsom afbrydere, samleskinner, kabler og instrumenteringskontrol. Dette design eliminerer spredningen af ​​lysbuefejl fra begyndelsen. Det er det også udstyret med en udtrækkelig vakuumafbrydervogn, der muliggør hurtig vedligeholdelse og udskiftning uden at lukke ned ad samleskinnen, hvilket fuldt ud opfylder kernekravene til strømsystemer til sikker, stabil og effektiv drift og vedligeholdelse.

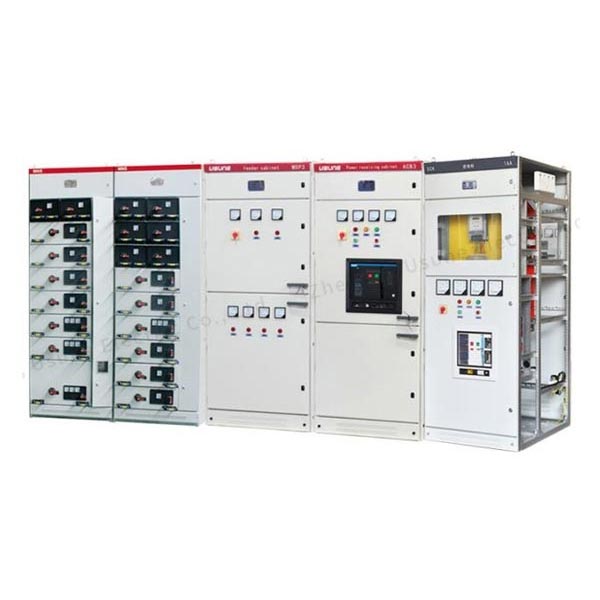

Lavspændingskoblingsanlæg

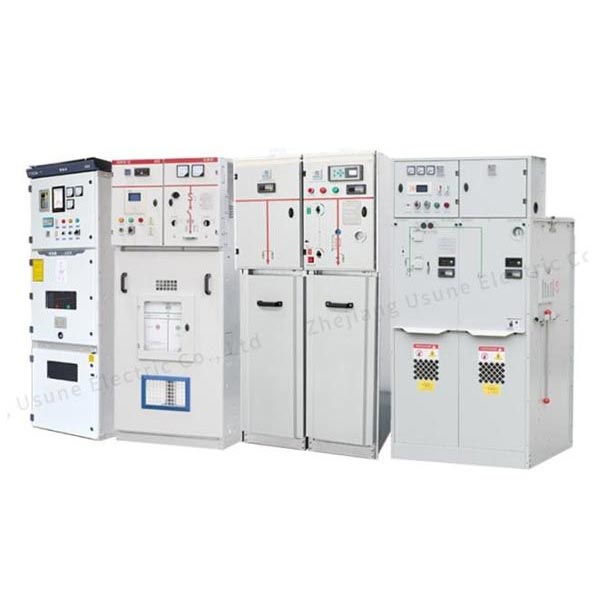

Mellemspændingskoblingsudstyr

Kerne tekniske parametre

Uafhængig rumstruktur

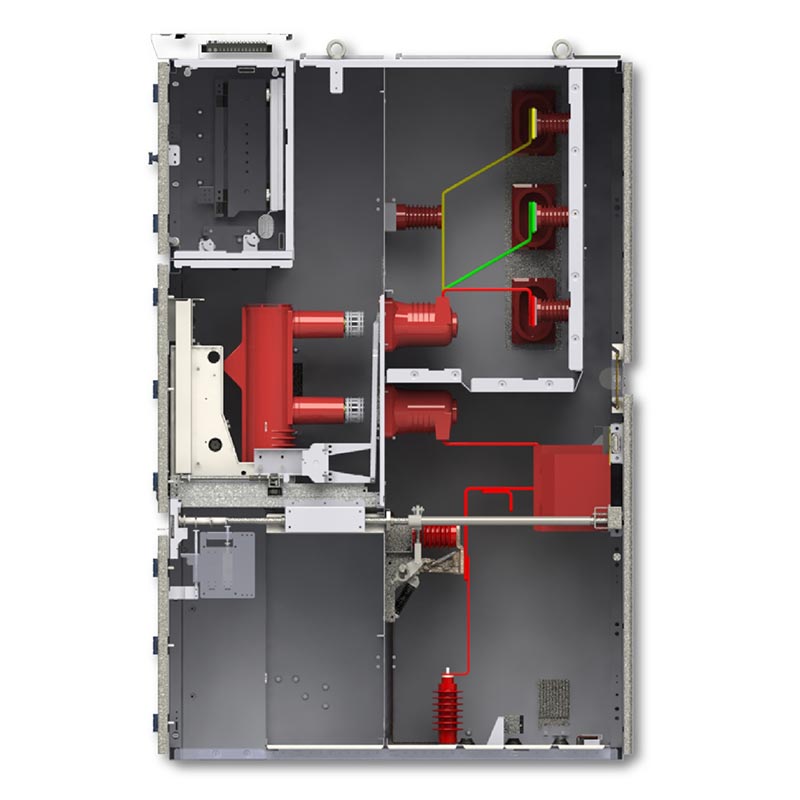

Kyn28 Switchgear 12kV vedtager et modulært rumdesign med metalisolering. De fire funktionsområder er fuldstændig uafhængige, hvilket effektivt forhindrer fejludbredelse:

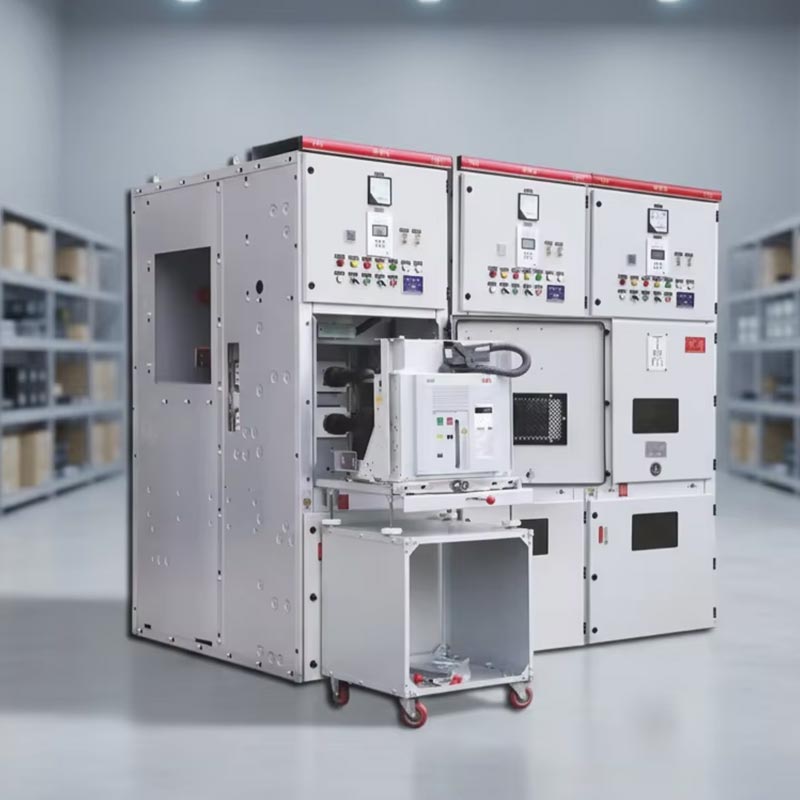

1. Afbryderrum: Installerer en vakuumafbrydervogn, udstyret med præcis vejledning og sammenlåsende mekanismer for at sikre sikker vognbevægelse.
2. Samleskinnerum: Lukket layout af hoved- og grenskinne med fremragende isoleringsevne, hvilket undgår risikoen for fase-til-fase/fase-til-jord kortslutninger.
3. Kabelrum: Rigelig plads, velegnet til kabelforbindelser med flere kredsløb, hvilket letter kabellægning, ledninger, og testning.
4. Instrument- og kontrolrum: Integrerer beskyttelsesanordninger, måleinstrumenter og kontrolkredsløb komponenter til centraliseret overvågning og drift.
5. Trykaflastningsenhed: Udstyret med en dedikeret trykaflastningsklap på toppen, kan den hurtigt udløse lysbuen tryk i tilfælde af interne fejl, hvilket sikrer sikkerheden for skabet og personalet.

Kerneproduktfordele

1. Aftageligt håndvognsdesign

Strømafbryderen, PT og isolerende håndvognsserier er fuldt ud udskiftelige. Under vedligeholdelse skal du blot fjerne den defekte vogn og skub reservevognen ind for hurtigt at genoprette strømmen uden at afbryde hele samleskinnen, reducerer vedligeholdelsestiden for strømafbrydelser markant.

2. Omfattende "fem-forebyggende" mekanisk sammenlåsning:

- Forhindrer utilsigtet åbning og lukning af afbrydere;
- Forhindrer at fjerne/skubbe afbryderhåndvognen ind under belastning;
- Forhindrer utilsigtet lukning af jordingskontakten, mens den er tændt;
- Forhindrer utilsigtet strømforsyning, når jordingskontakten er lukket;
- Forhindrer utilsigtet adgang til strømførende rum.

3. Optimeret sikkerhed og vedligeholdelse

Betjenings- og vedligeholdelsesdesignet helt foran eliminerer behovet for bagvedligeholdelsesplads, hvilket sparer effektivt gulvplads i fordelingsrummet; skabet har en indbygget kondensvarmer, der kan tilpasses høj luftfugtighed miljøer, hvilket forhindrer isoleringsfejl forårsaget af kondens.

4. Høj isolerings- og fejlmodstand

Kyn28 Switchgear 12kV bruger isoleringsmaterialer af høj kvalitet og videnskabeligt fordelt isolering, hvilket opnår et højt isoleringsniveau. Det modstår effektivt kortslutninger, overspændinger og andre elektriske fejl. Kombineret med sin metalpanserstruktur kan den prale af stærke lysbuekontrolegenskaber.

Hovedanvendelsestyper

1. Indgående linjeskab: Modtager strøm fra opstrømskilder, hvilket giver strømmodtagelse og overordnet beskyttelse.
2. Udgående linjeskab: Fordeler strøm til belastninger, motorer og andre terminalkredsløb, hvilket giver beskyttelse.
3. PT- og spændingsmålingsskab: Overvåger systemspændingen og giver overspændingsbeskyttelse.
4. Målerskab: Integrerer energimåleinstrumenter til nøjagtige energiforbrugsstatistikker.
5. Skinnesektionskabinet: Muliggør segmenteret drift, isolering og beskyttelse af samleskinnesektioner.
6. Isolationsskab: Giver elektrisk isolering, hvilket sikrer sikker vedligeholdelse.

Real-World Application Case

Case 1: 10kV Power Distribution Project for et stort datacenter i Østkina

Projektkrav: Datacentret kræver 99,99 % strømtilgængelighed og en fejlfri, meget stabil mellemspændingsstrømdistributionssystem for at sikre uafbrudt strømforsyning til kernebelastninger såsom servere og køleudstyr.

Løsning: Et komplet strømfordelingssystem blev konstrueret ved hjælp af Usune Kyn28 Switchgear 12kV enheder, inkl. indgående skabe, måleskabe, PT-skabe og 12 udgående skabe. Den er udstyret med 40kA kortslutning brudkapacitet vakuumafbrydere og intelligente integrerede beskyttelsesenheder for at opnå hurtig fejl isolation og præcis fejlplacering.

Driftsresultater: Systemet har siden idriftsættelsen i 2023 fungeret uden fejl, med en 100 % nøjagtighedsgrad i beskyttelseshandlinger. Den årlige strømafbrydelsestid er mindre end 5 minutter, hvilket fuldt ud opfylder den høje pålidelige strømforsyningskrav til datacentret og effektivt undgå økonomiske tab på snesevis af millioner af dollars på grund af strømsvigt.

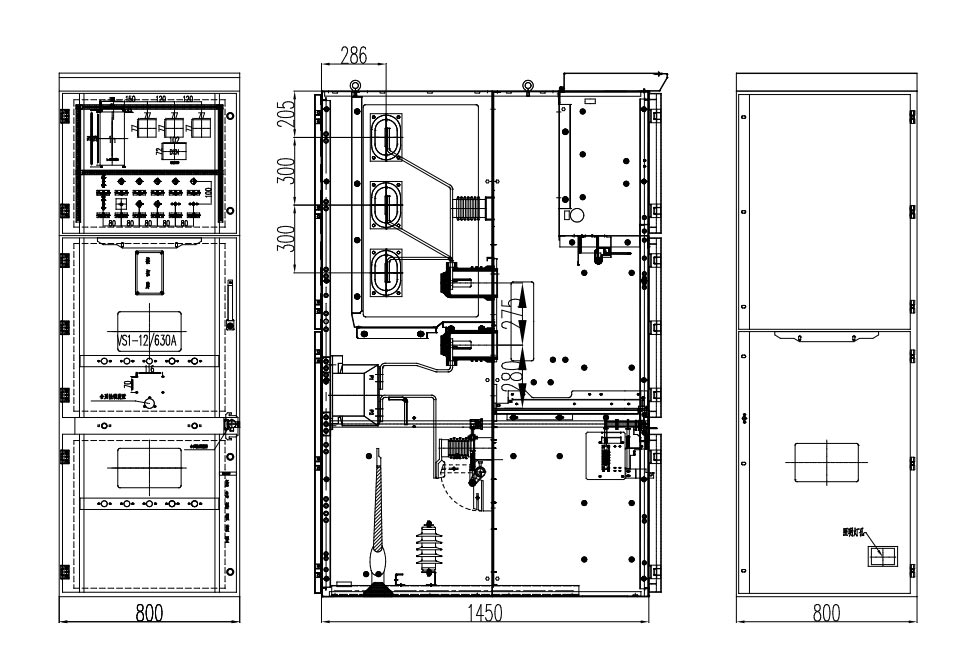

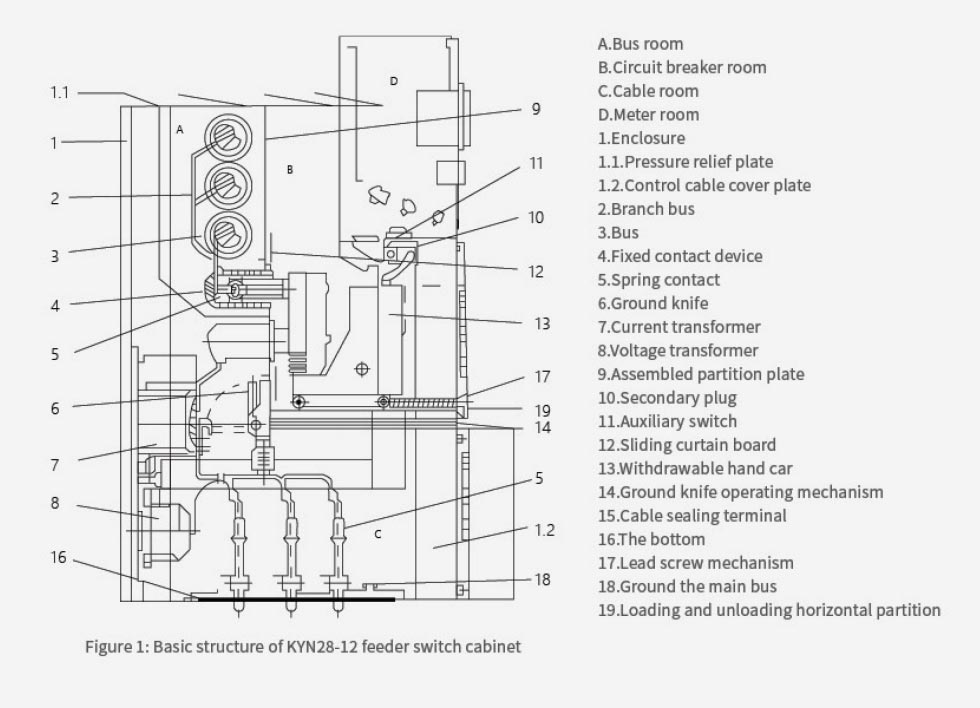

Produktets ydre dimension

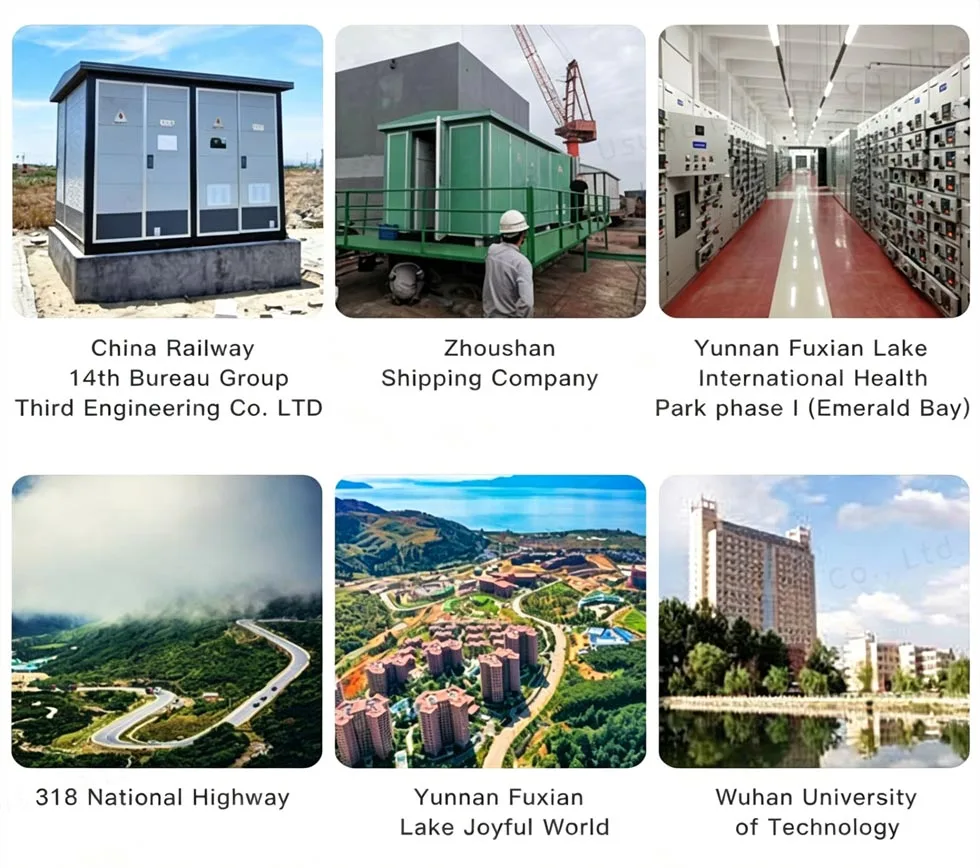

Projektreference

Cas-space raketlanceringsprojekt

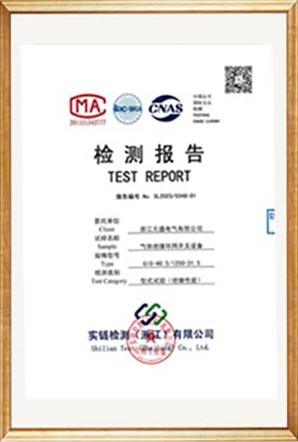

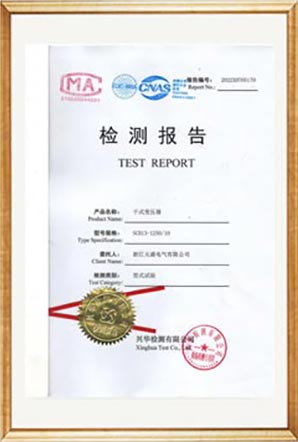

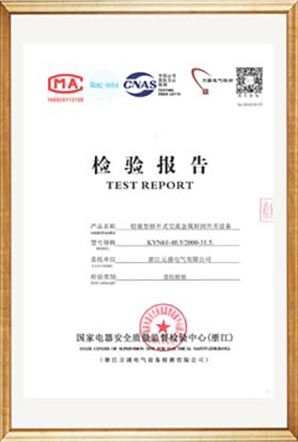

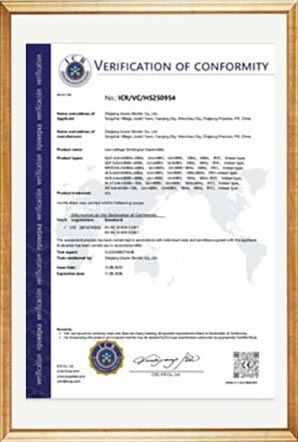

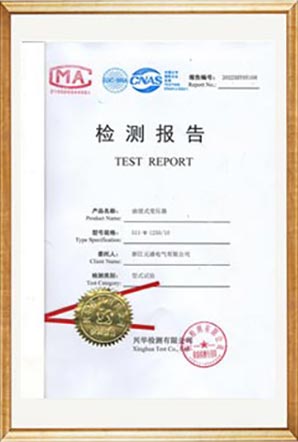

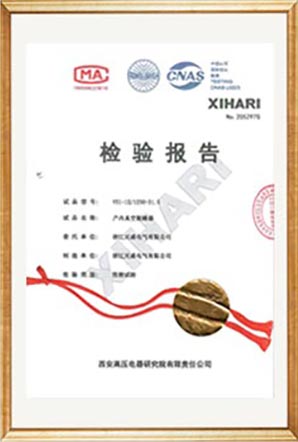

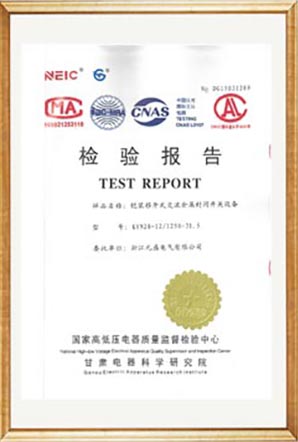

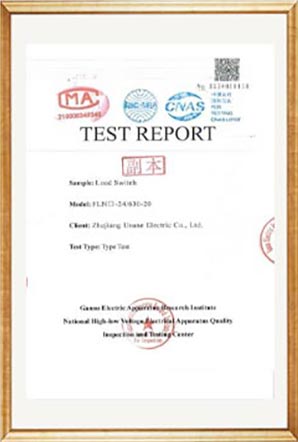

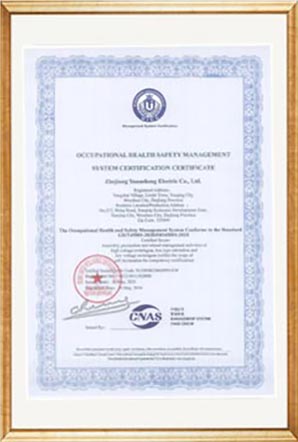

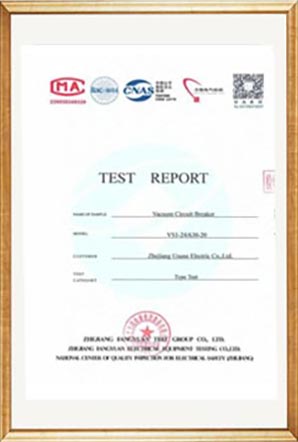

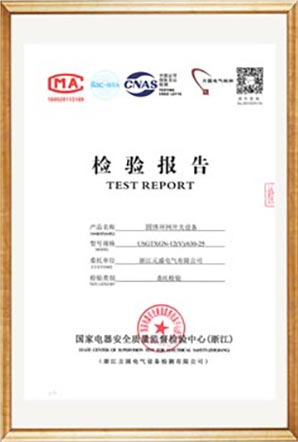

Testrapport

Ofte stillede spørgsmål

Q1: Er den "femsikre" sammenlåsning af Kyn28 Switchgear 12kV-systemet en mekanisk tvungen sammenkoblingsmekanisme, og kan den deaktiveres?

Usune KYN28-koblingsudstyrets "femsikre" sammenlåsningssystem anvender et rent mekanisk, tvunget sammenlåsningsdesign uden noget elektrisk hjælpeoplåsningskredsløb, hvilket strukturelt eliminerer muligheden for fejlbetjening. Kun professionelt vedligeholdelsespersonale kan midlertidigt låse den op ved hjælp af specialværktøj under sikre strømforhold fejl og jordforbindelse; den kan ikke låses op under normal drift. Dette overholder fuldt ud IEC og indenlandsk strøm sikkerhedsstandarder, der maksimerer sikkerheden for operatører og udstyr.
