24kv 36kv Load Break Switch

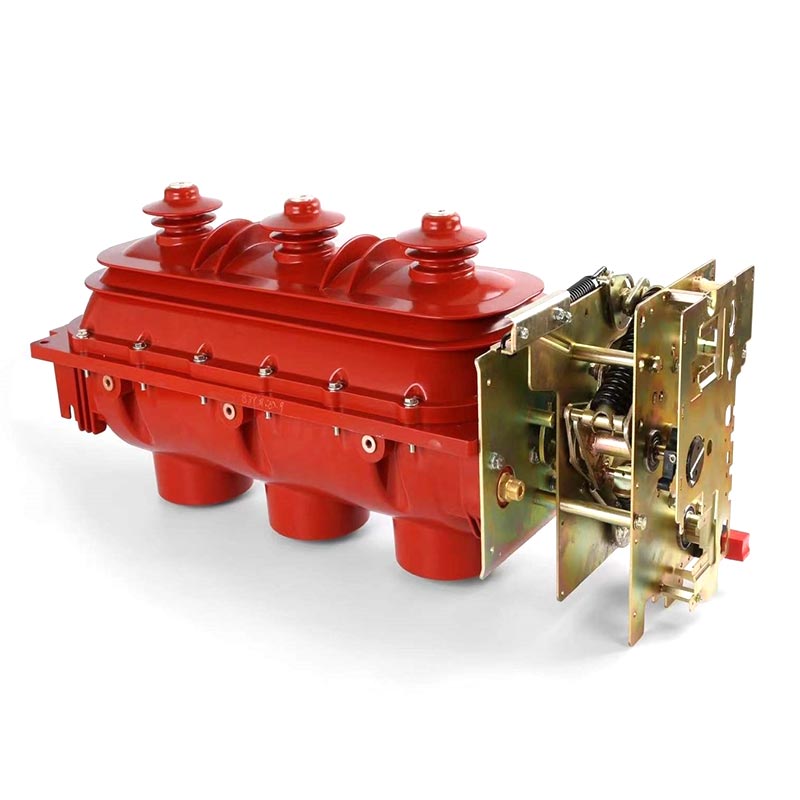

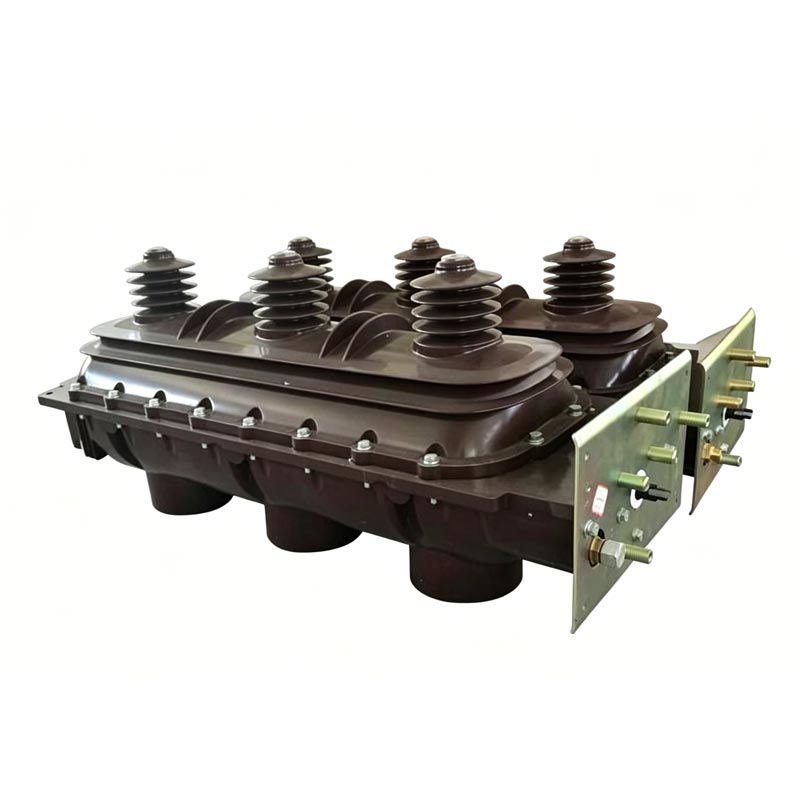

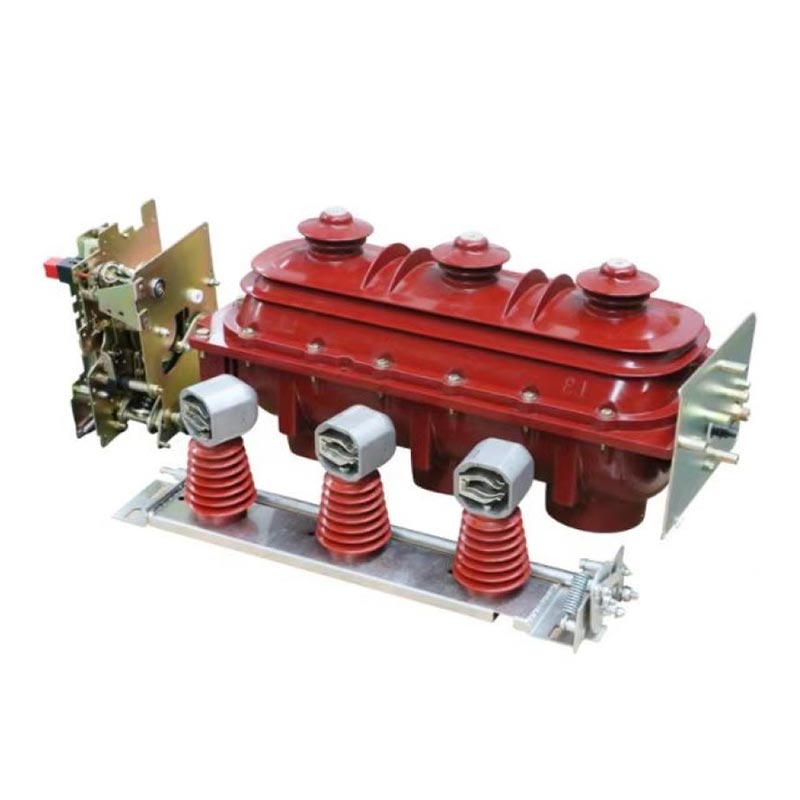

Usune Indoor 24kV 36kV Load Break Switch FLN36-24kV 36KV serien er et centralt mellemspændingsafbryderudstyr uafhængigt udviklet og fremstillet af Zhejiang Usune Electric Co., Ltd. Denne serie er specielt designet til indendørs applikationer, kan tilpasses til 24kV og 36kV nominelle spændinger og velegnet til trefaset AC 50Hz ring netværk og dobbeltradiale strømforsyningssystemer. Usune, en professionel leverandør med rod i Kina, integrerer avanceret teknologi og praktisk erfaring ind i hvert produkt, hvilket sikrer, at switchene stabilt kan håndtere belastningsstrømmen og overbelastningsstrømkobling, såvel som koblingsoperationer af lange ubelastede ledninger, ubelastede transformatorer, og kondensatorbanker.

Kernefordelen ved denne serie er dens fleksibilitet: når den bruges med strømbegrænsende sikringer, kan den erstatte kredsløb afbrydere. Belastningsafbryderen håndterer omskiftning af forskellige belastningsstrømme, mens den strømbegrænsende sikring håndterer brydning af større overbelastning og kortslutningsstrømme. Dette reducerer omkostningerne til strømdistributionsudstyr og forbedrer sikkerheden og stabiliteten af strømforsyningssystemet, hvilket opnår udbredt brancheanerkendelse.

Hovedproduktegenskaber

1. Avanceret strukturelt design

Ved at vedtage et dobbeltbrud, tre-positions roterende kontaktdesign, afbryderens betjeningsposition (lukket, åben, jordet) er klart defineret, hvilket effektivt undgår fejlbetjening og sikrer præcis og pålidelig kobling; den overordnet trefaset installationsdesign tilbyder god synkronisering, færre dele og bekvem justering og installation, hvilket væsentligt reducerer installationsbesvær og tid på stedet.

2. Fremragende isoleringsevne

Afbryderen er forseglet med øvre og nedre epoxystøbte huse, indvendigt fyldt med SF6-gas ved 0,045–0,07 MPa. SF6 gas besidder fremragende isolerings- og lysbueslukkende egenskaber, fuldstændig tætner hovedkredsløbet og jordforbindelse inde i huset, isolere det fra ekstern fugt, støv og andre forurenende stoffer. Dette sikrer stabil isoleringsydelse selv i barske indendørs miljøer, forhindrer isoleringsfejl og garanterer sikker drift af elsystemet.

3. Høj sikkerhedsydelse

Sikkerhed er kernen i Usunes produktdesign. I tilfælde af indvendig buedannelse vil den svage bageste struktur af huset vil automatisk briste, og samtidig vil overtryksventilen på toppen af kabinettet åben, udstøder overtryksgassen uden for kabinettet, hvilket effektivt forhindrer kabineteksplosion og beskytter sikkerheden for operatører på stedet og omgivende udstyr. Dette design har bestået flere sikkerhedstest, overholder med internationale sikkerhedsstandarder og giver pålidelig beskyttelse til strømdistributionsoperationer.

4. Fleksibel og pålidelig drift

Indendørs 24kV 36kV Load Break Switch understøtter både manuelle og elektriske driftstilstande, der kan vælges iht. faktiske krav til stedet. Den er praktisk og pålidelig at betjene, med en strømlinet mekanisk struktur og stabil ydeevne, der kan tilpasses til hyppige omskiftningsoperationer. Ved at vedtage et vedligeholdelsesfrit design kan den prale af en lang levetid, med en mekanisk levetid på op til 2000 cyklusser, hvilket reducerer efterfølgende vedligeholdelsesomkostninger og arbejdsbyrde.

Tekniske parametre

Brugsbetingelser

For at sikre stabil og pålidelig drift skal Usune Indoor 24kV 36kV Load Break Switch bruges under følgende betingelser (baseret på faktisk applikationserfaring i Kina og globalt):

(a) Højde: Ikke over 1000 meter;
(b) Omgivelsestemperatur: Øvre grænse +40 ℃, nedre grænse -25 ℃;
(c) Relativ luftfugtighed: Dagligt gennemsnit ≤95 %, månedligt gennemsnit ≤90 %;
(d) Ingen væsentlige ætsende gasser, brændbare gasser eller vanddampforurening i den omgivende luft;
(e) Ingen hyppige eller alvorlige vibrationer.

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

Ansøgningssag fra den virkelige verden

Casestudie: Hangzhou Urban Residential Power Distribution Project, Kina

Et stort boligområde i Hangzhou, Kina, havde høje krav til energieffektivitet, sikkerhed og stabilitet i sine indendørs strømfordelingsrum. Projektet valgte 20 Usune indendørs 24kV belastningsafbrydere (FLN36-24kV serie) til at håndtere belastningsskift og beskyttelse til boligens strømforsyningssystem. Som den udpegede leverandør til dette projekt leverede Usune tilpasset installationsvejledning og eftersalgsservice. Fabrikken strengt testede hvert produkt før forsendelse for at sikre overholdelse af projektets tekniske krav. Siden dens idriftsættelse i 2023, har kontakterne fungeret stabilt uden isolationsfejl eller funktionsfejl, effektivt at sikre en stabil strømforsyning til over 5.000 husstande. Projektteamet roste meget produktets ydeevne og Usunes professionelle tjenester.

FAQ

Q1: Kan Usune Indoor 24kV 36kV Load Break Switch bruges alene til at afbryde kortslutningsstrømmen?

A1: Nej. Belastningsafbrydere bruges primært til at skifte belastningsstrømme og overbelastningsstrømme, samt tilslutning og frakobling af ubelastede lange ledninger, ubelastede transformatorer og kondensatorbanker. De kan ikke uafhængigt afbryde kortslutningsstrømmene. For at håndtere kortslutningsstrømme kan belastningsafbrydere kombineres med strømbegrænsende sikringer. De strømbegrænsende sikringer håndterer afbrydelse af større overbelastning og kortslutning strøm, og denne kombination kan erstatte afbrydere, hvilket giver omfattende beskyttelse af strømforsyningen system. Dette design, optimeret af Usune baseret på mange års professionel erfaring, balancerer omkostninger og sikkerhed.

Q2: Hvad skal der gøres, hvis SF6-gastrykket i belastningsafbryderen er for lavt?

A2: SF6-gassen i Usune indendørs 24kV og 36kV belastningsafbrydere er forseglet i et epoxystøbt hus. Standarden trykket er 0,045-0,07 MPa. Lavt tryk vil påvirke kontaktens isolering og lysbueslukningsevne. Brugere skal først tjekke for gaslækager. Hvis der findes en lækage, skal du straks kontakte Usunes eftersalgsteam. Som en professionel producent, Usune leverer ekspert gaslækagedetektion og reparationstjenester. Efter at have elimineret lækagen, SF6-gas skal genopfyldes til standardtrykket for at sikre, at kontakten fungerer normalt. Det anbefales at kontrollere gastrykket regelmæssigt under daglig brug.
