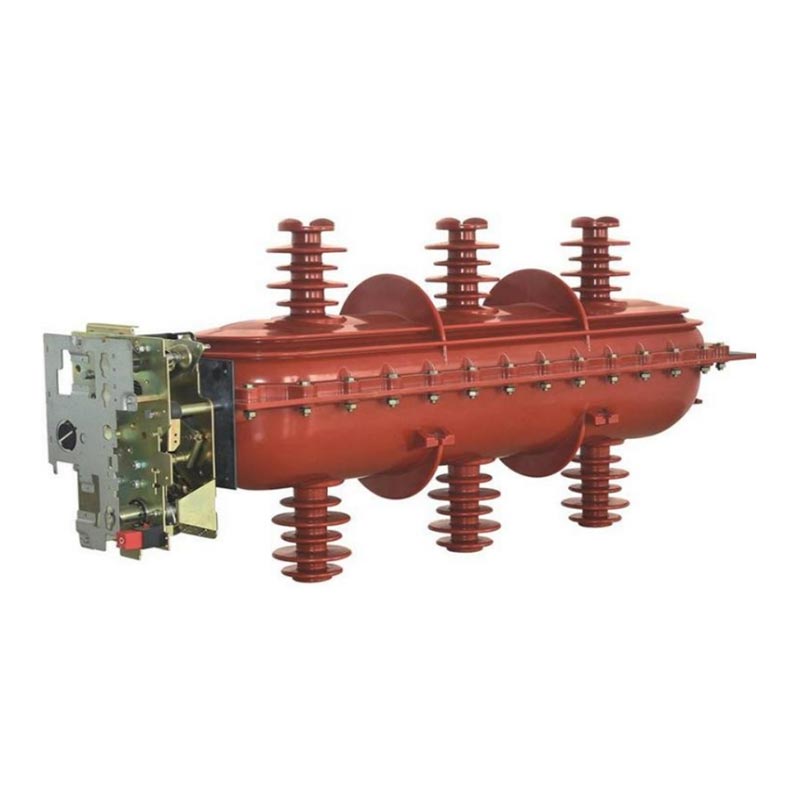

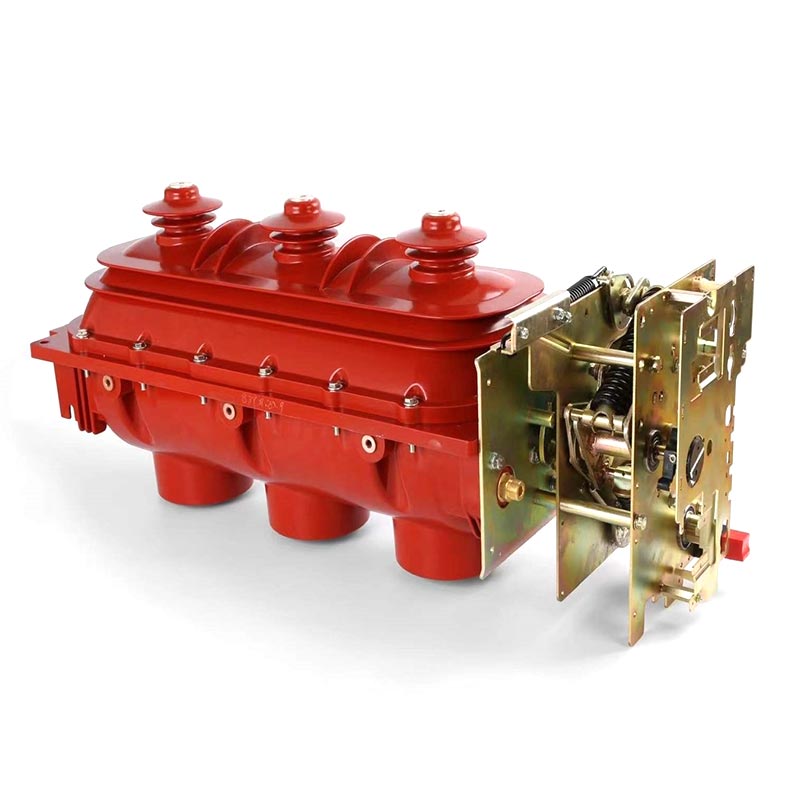

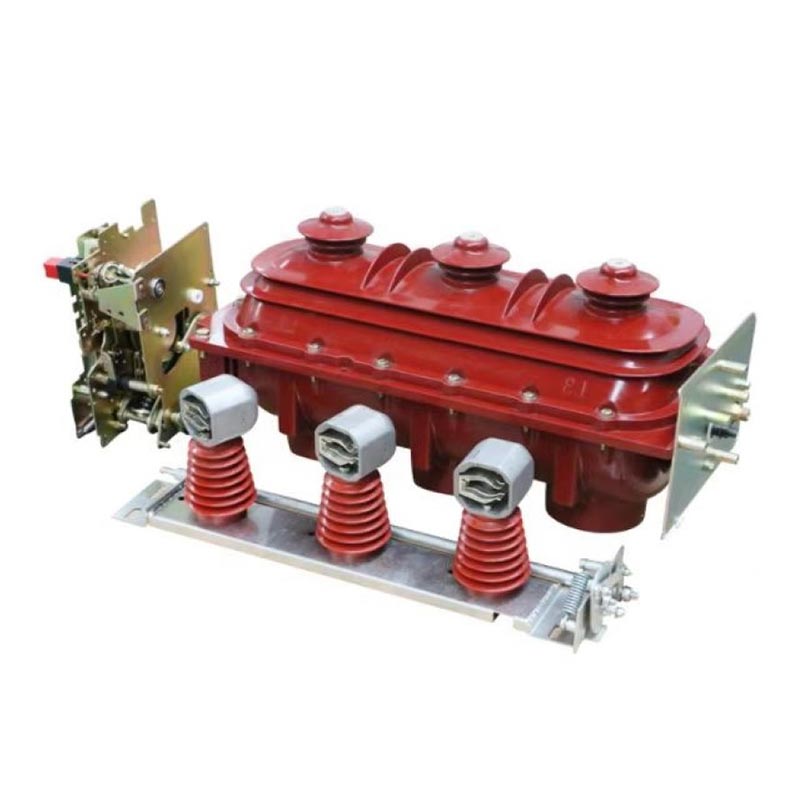

Indendørs Load Break Switch

Usune FLN36-40.5 Indendørs Load Break Switch er en kerne elektrisk højspændingskomponent, der er udviklet uafhængigt og fremstillet af Zhejiang Usune Electric. Den er specielt designet til sikker og effektiv strøm distributionsbehov for 35 kV nominelle spændingsscenarier og er et nøgleudstyr i moderne strømdistribution systemer, specielt velegnede til ringnetværk og dobbeltradiale strømforsyningssystemer, spiller en afgørende rolle i at sikre stabil og sikker kraftoverførsel og distribution. Dette produkt kan uafhængigt tænde og slukke for belastningsstrømme og overbelastningsstrømme, eller den kan kombineres i serie med en strømbegrænsende sikring for at erstatte en afbryder. Belastningskontakten håndterer omskiftning af forskellige belastningsstrømme, mens den strømbegrænsende sikring håndterer brydning af kraftige overbelastningsstrømme og kortslutningsstrømme, hvilket opnår flerniveaubeskyttelse af elsystemet. Dens kompakt struktur, nem installation og vedligeholdelsesfri drift gør det til et ideelt produkt til bystrømsnet opgraderinger og industriel strømfordelingsoptimering.

Produktegenskaber

1. Strukturelle fordele

Indendørs Load Break Switch vedtager en dobbelt-break, tre-positions, roterende bevægelig kontaktstruktur, udstyret med et lysbueslukningskammer med tre positioner (åben-luk-jord), der sikrer jævn skift under forskellig drift betingelser og forbedring af systemets stabilitet. Det overordnede trefasede installationsdesign giver god synkronisering, færre komponenter og bekvem idriftsættelse og installation, hvilket reducerer vanskeligheden ved konstruktion på stedet og vedligeholdelse.

2. Isoleringsydelse

Switchen bruger en øvre og nedre epoxyharpiksstøbt skal til forseglet samling. Hovedkredsløbet og jording kredsløbssystem er alle anbragt i skallen, hvilket effektivt isolerer det ydre miljø og forhindrer støv og fugtkorrosion. Knækpunkternes høje isoleringsstyrke og den store krybeafstand, sammen med den spændingsudlignende afskærmning ved de udgående terminaler øger isoleringspålideligheden yderligere og opfylder strenge krav til højspændingsforsyningssystemer.

3. Sikkerhedsydelse

Fremragende sikkerhedsydelse. I tilfælde af en intern lysbue-fejl, den svage bageste struktur af yderkappen vil briste, og overtryksventilen på toppen af kabinettet åbner og udstøder overtryksluftstrømmen uden for skabet, hvilket forhindrer beskadigelse af udstyr og personlige sikkerhedsrisici. Udstyret med en femsikker interlock funktion, eliminerer den fundamentalt fejlbetjening, hvilket sikrer sikkerheden for operatører og udstyr.

4. Nem betjening

Indendørs Load Break Switch understøtter både manuelle og elektriske driftstilstande og tilpasser sig fleksibelt til stedet krav, hvilket giver bekvemmelighed og pålidelighed. Den har et vedligeholdelsesfrit design med en lang elektrisk og mekanisk levetid, hvilket reducerer senere vedligeholdelsesomkostninger. Koblingsudstyret er konstrueret udelukkende af aluminium-zink plade, der tilbyder korrosionsbestandighed og høj mekanisk styrke, velegnet til forskellige indendørs arbejdsforhold.

Tekniske fordele

1. Høj isoleringssikkerhed: Anvender et primært højspændingsisoleringsdesign med høj margin og en IP33 beskyttelsesklassificering øger det isoleringssikkerhedsniveauet i det forreste betjeningsrum effektivt beskyttelse af operatørernes personlige sikkerhed.

2. Bred anvendelighed: Velegnet til kompakte, miniaturiserede og hyppigt betjente scenarier, meget brugt i byer elnet, industriel og kommerciel eldistribution og ny energinetforbindelse, der opfylder forskellige behov i forskellige scenarier.

3. Integreret design: Kompakt kombinationskontaktdesign, der integrerer isoleringsafbryder og jordingsfunktioner, reducere udstyrspladsbesættelse og lette integration af strømdistributionssystem.

4. Høj pålidelighed: Anvender en høj pålidelig SF6 belastningskontakt. SF6-gastrykket er lavt, driften er pålidelig og gastilbageholdelsestiden kan nå op på 20 år, hvilket eliminerer behovet for hyppig gaspåfyldning og sikrer langsigtet stabil drift.

Tekniske parametre

Lysbueslukningsprincip

Denne indendørs belastningsafbryder bruger SF6-gas som lysbueslukningsmiddel, som har fremragende lysbueslukning og isoleringsevne. Når kontakten afbryder strømmen, genereres der øjeblikkeligt en lysbue ved adskillelse af de bevægelige og stationære kontakter. Drevet af permanentmagnetens magnetfelt bevæger buen sig hurtigt og er forlænget, mens den kontinuerligt ioniseres og afkøles af SF6-gassen, og i sidste ende slukkes, når strømmen krydser nul og opnår sikker og hurtig strømafbrydelse.

Dobbelt brudpunktsafstand giver høje isolerings- og brudisoleringsniveauer. Brug af permanent magnet roterende lysbue princip, det har lavt driftsenergiforbrug, stærk lysbueslukningsevne og minimalt kontaktslid, hvilket effektivt forlænger kontaktens elektriske levetid.

Brugsbetingelser

For at sikre stabil produktdrift skal følgende betingelser være opfyldt for installation og brug:
1. Højde: Ikke over 1000 meter (særlige krav skal angives ved bestilling);
2. Omgivelsestemperatur: -25℃～+40℃;
3. Relativ luftfugtighed: Dagligt gennemsnit ≤95%, månedligt gennemsnit ≤90%;
4. Seismisk intensitet: Ikke over klasse B;
5. Omgivende luft fri for alvorlig forurening såsom støv, røg, kemiske ætsende stoffer, brændbare gasser, benzin og saltspray.

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

Praktisk ansøgningssag

Som en professionel producent af højspændingsudstyr i Kina leverede Yu Shun Electric FLN36-40.5 Indendørs Load Break Switches til et storstilet urbant elnetopgraderingsprojekt i Østkina. Projektet involveret 35kV distributionslinjer i otte byområder, der dækker boligområder, kommercielle centre og industriparker, med ekstremt høje krav til strømforsyningens stabilitet og sikkerhed.

Før opgraderingen led det eksisterende koblingsudstyr af dårlig isolering, hyppig vedligeholdelse og lav sikkerhed, ikke opfylder behovene for udviklingen af det urbane elnet. Efter at have valgt dette produkt opnåede projektet tre store forbedringer: For det første reducerer det femsikre sammenlåsende og lysbueslukkende design fejlbetjening og lysbuefejl, forbedring af systemsikkerheden; for det andet reducerer det vedligeholdelsesfrie design den månedlige vedligeholdelsestid med 80 %, sænke drifts- og vedligeholdelsesomkostninger; og for det tredje tilpasser den kompakte struktur sig til det indendørs installationsrum af bystationer, hvilket letter integration af strømdistributionssystemer. Produktet har oplevet nul fejl i over to års drift, hvilket sikrer stabil strømforsyning til over 500.000 beboere og over 300 virksomheder, opnår høj anerkendelse fra projektejeren og den lokale strømforsyningsafdeling. Usune Electric, som leverandør, leverede omfattende eftersalgsservice, herunder installationsvejledning på stedet og teknisk træning.

FAQ

Q1: Hvad er levetiden for Usune FLN36-40.5 indendørs belastningskontakt, og er regelmæssig vedligeholdelse påkrævet?

A1: Produktet vedtager et vedligeholdelsesfrit design med en lang elektrisk og mekanisk levetid. SF6-gassen retentionstiden kan nå op på 20 år. Under normale brugsforhold kræves ingen regelmæssig vedligeholdelse; kun periodisk kontrol af udstyrets kabinet, betjeningsmekanisme og gastryk (hvis nødvendigt). Alle Usune produkter gennemgå strenge kvalitetstests, før de forlader fabrikken for at sikre produktets levetid og pålidelighed.

Spørgsmål 2: Hvad er forskellene mellem denne Indendørs Load Break Switch og en traditionel afbryder, og i hvilken scenarier kan det erstatte en afbryder?

A2: Kerneforskellen er, at belastningsafbrydere hovedsageligt bruges til at tænde og slukke for belastningsstrømme og overbelastning strøm, mens traditionelle afbrydere desuden kan afbryde kortslutningsstrømme. Dette produkt, kombineret med en strømbegrænsende sikring i serie, kan erstatte en afbryder: lastafbryderen er ansvarlig til til- og frakobling af diverse belastningsstrømme, mens den strømbegrænsende sikring klarer kraftig overbelastning og kortslutningsstrømafbrydelse. Den er velegnet til 35kV ringnetværk og dobbeltradiale strømforsyningssystemer (f.eks som bynetværk, industrielle og kommercielle distributionsrum osv.), hvilket reducerer udstyrsomkostningerne, mens at sikre systemsikkerhed. Som en professionel producent i Kina kan Yushun Electric levere professionel teknisk vejledning til at hjælpe kunder med at vælge passende løsninger.
