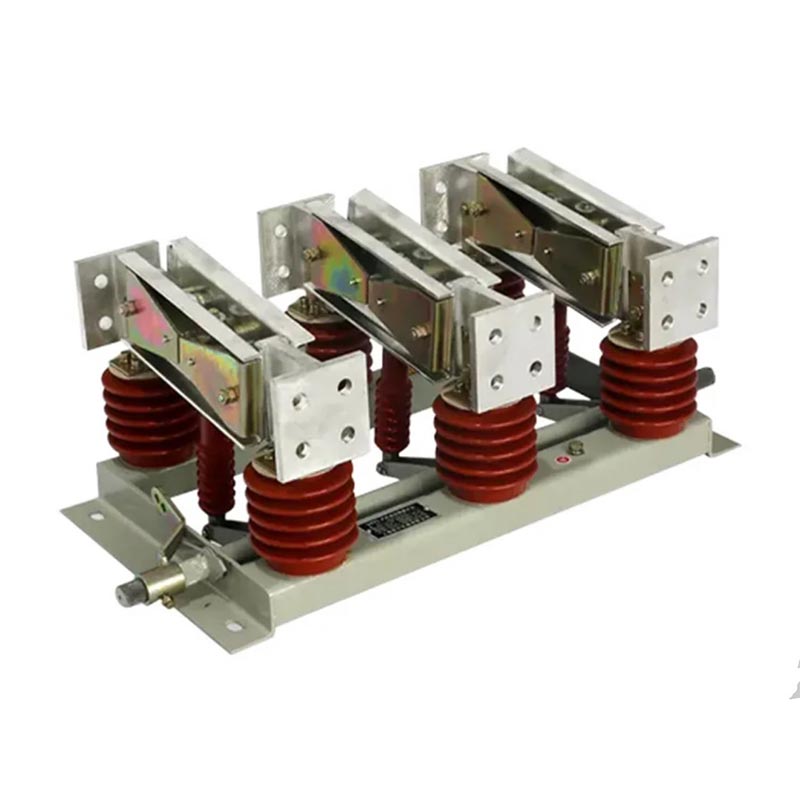

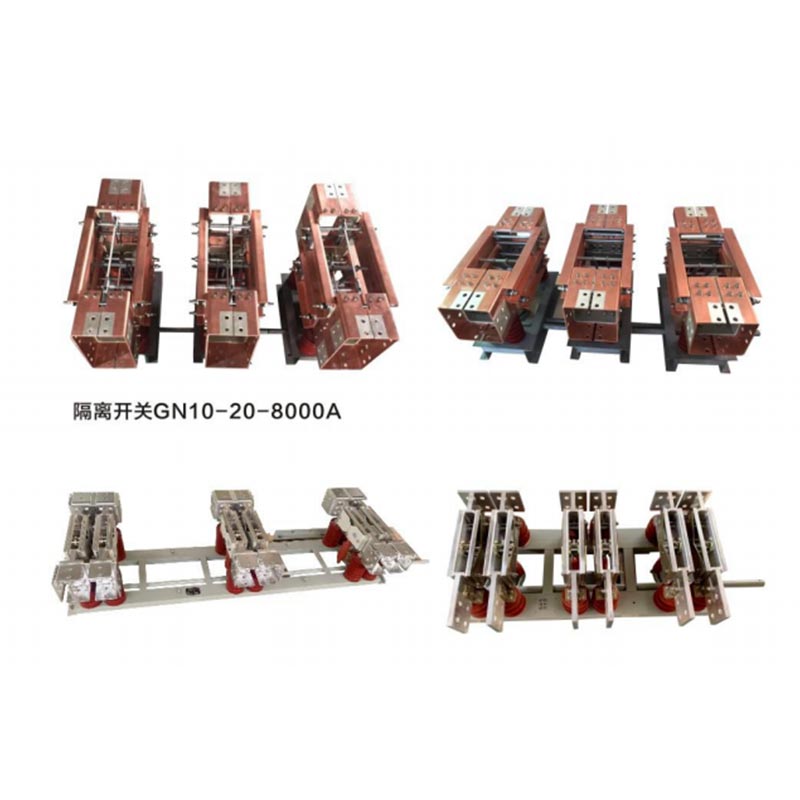

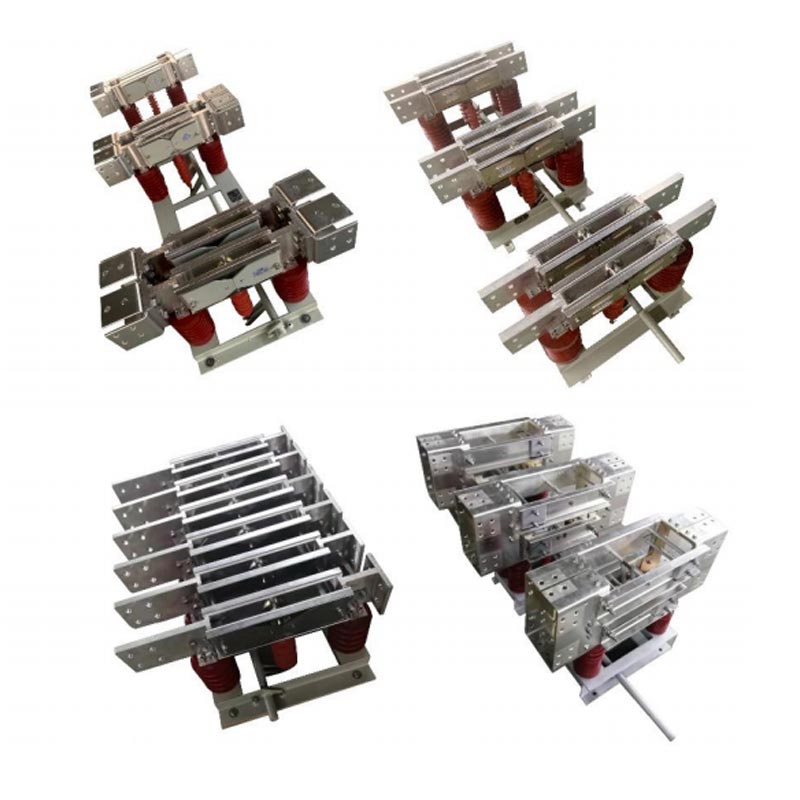

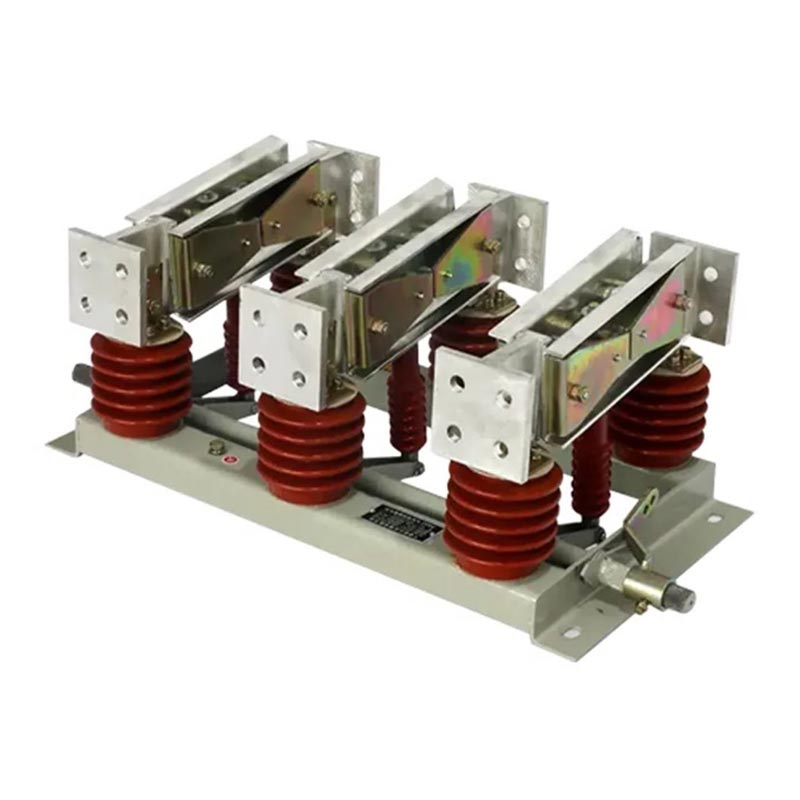

Indendørs luftisoleringskontakt

Usune GN-seriens indendørs luftisoleringsafbryder er et kerneelektrisk højspændingsprodukt, der er uafhængigt udviklet af Zhejiang Usune Electric Co., Ltd., en førende leverandør af højspændingsudstyr i Kina. Integrering af seneste indenlandske R&D-teknologier og fremstillingsprocesser, den er specielt designet til højstrøm driftsforhold ved store kraftværkers og stålværkers generatorudtag, der udfylder markedshullet for højtydende indendørs højstrømsafbrydere.

Denne switch har et fleksibelt strukturelt design, der gør det muligt at samle den til tre uafhængige enkeltpolede enheder eller konfigureret som en tre-polet integreret enhed for at passe til forskellige rumlige layout og brugskrav, afhængig af installationsbehov på stedet. Dens kernefunktion er at give pålidelig strømisolering under vedligeholdelse af elektrisk udstyr og systemer. Ved at skabe et tydeligt brud i kredsløbet, sikrer det sikkerheden ved vedligeholdelsespersonale og integriteten af udstyr, der opfylder de centrale sikkerhedsisoleringskrav til højspænding strømsystemer.

Produktdesign og modelbeskrivelse

1. Strukturelle designfordele

Usune GN-serien vedtager et videnskabeligt robust strukturelt design, der kombinerer kompakt layout og praktisk operation. Den tre-polede integrerede konfiguration sparer effektivt installationsplads, mens den uafhængige enkeltpolet design letter individuel vedligeholdelse og udskiftning, hvilket øger produktfleksibiliteten og vedligeholdelse. Switchen bruger ledende og isolerende materialer af høj kvalitet, hvilket sikrer fremragende ledningsevne samtidig med at isoleringsydelsen og levetiden forbedres, hvilket opfylder de langsigtede stabile driftskrav indendørs højspændingsmiljøer.

2. Modelkodeforklaring

Usune GN-seriens Indoor Air Isolation Switch modelnumre følger standardiserede kodningsregler, hvilket gør dem klare og let at forstå, hvilket giver kunderne mulighed for at vælge den passende specifikation i henhold til deres faktiske behov. Typiske modeller er GN□--20DW/8000--80. De specifikke betydninger af hver kode (fra venstre mod højre) er som følger:

- G: Afbryderkontakt (kerneprodukttype, der angiver produktets hovedfunktion med strømisolering)
- N: Indendørs type (angiver, at produktet er designet til indendørs installation)
- □: Design serienummer (adskiller forskellige designversioner inden for samme serie)
- 20: Nominel spænding (enhed: kV, angiver den højeste spænding, kontakten stabilt kan modstå)
- D: Afbryder med jordforbindelse (udstyret med jordingsfunktion for at sikre sikker afladning under vedligeholdelse)
- W: Anti-forureningstype (forbedret anti-forureningsydelse, velegnet til barske indendørs miljøer med høj forureningsniveauer)
- 8000: Nominel strøm (enhed: A, der angiver den maksimale strøm, som kontakten kontinuerligt kan modstå)
- 80: Nominel korttidsmodstandsstrøm (enhed: kA, angiver den maksimale kortslutningsstrøm kontakten kan modstå inden for en bestemt tid)

Tekniske parametre

Usune overholder princippet om professionel præcision; GN-serien Indoor Air Isolation... Kontakten kan prale af omfattende tekniske parametre for at imødekomme forskellige behov i forskellige industrielle scenarier. Alle parametre gennemgår streng fabrikstest og verifikation for at sikre overholdelse af standarder og stabil produktydelse:

- Spændingsværdi: 12kV, 20kV, 35kV (tre specifikationer, der passer til forskellige højspændingsstrømsystemkonfigurationer)
- Strømværdi: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (otte specifikationer, der passer til højstrøm forhold ved generatorudgange)
- Produkttype: Ujordet, Enkeltjordet, Gennemgående type (tre typer, der passer til forskellige installationer miljøer og funktionelle krav)

Brugsbetingelser

1. Omgivelsestemperatur: -50℃～+50℃ (stabil drift i ekstreme temperaturmiljøer)
2. Højde: ≤2000m (tilpasningsevnen kan forbedres efter anmodning til højder ≥2500m)
3. Vindtryk: ≤700Pa (svarende til vindhastighed ≤34m/s, velegnet til godt ventilerede indendørsmiljøer)
4. Seismisk intensitet: ≤8 (modstår moderate jordskælvspåvirkninger, hvilket sikrer stabil drift i jordskælvsudsatte områder)
5. Istykkelse: ≤20 mm (velegnet til kolde indendørs miljøer, hvor isdannelse er mulig)
6. Forureningsgrad: Klasse III, IV (forureningssikkert design, velegnet til indendørs miljøer med højt støv- eller kemisk forurening)
7. Installationssted: Fri for brandfarlige og eksplosive farer, kemisk korrosion og kraftige vibrationer (særlige brugsbetingelser kan fastlægges gennem forhandling mellem brugeren og producenten)

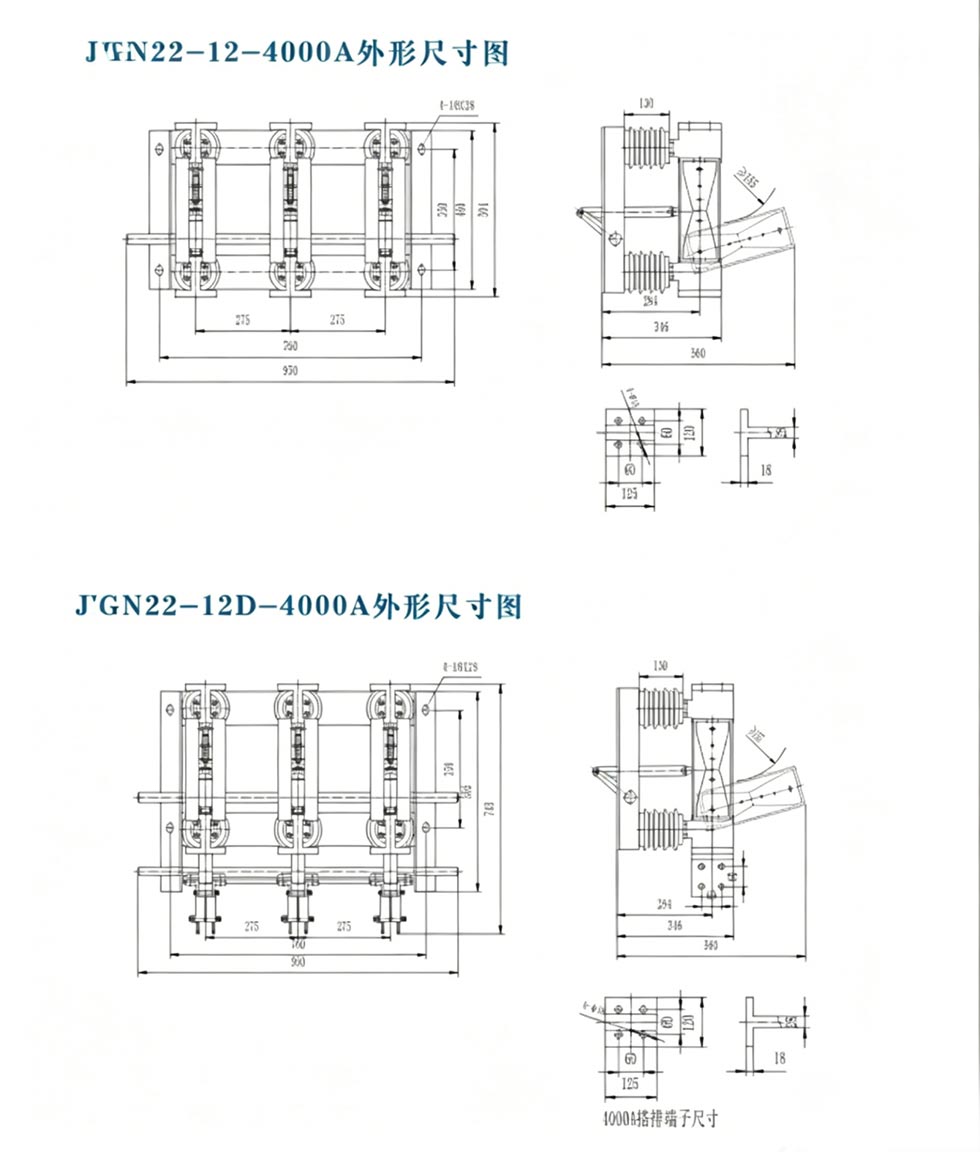

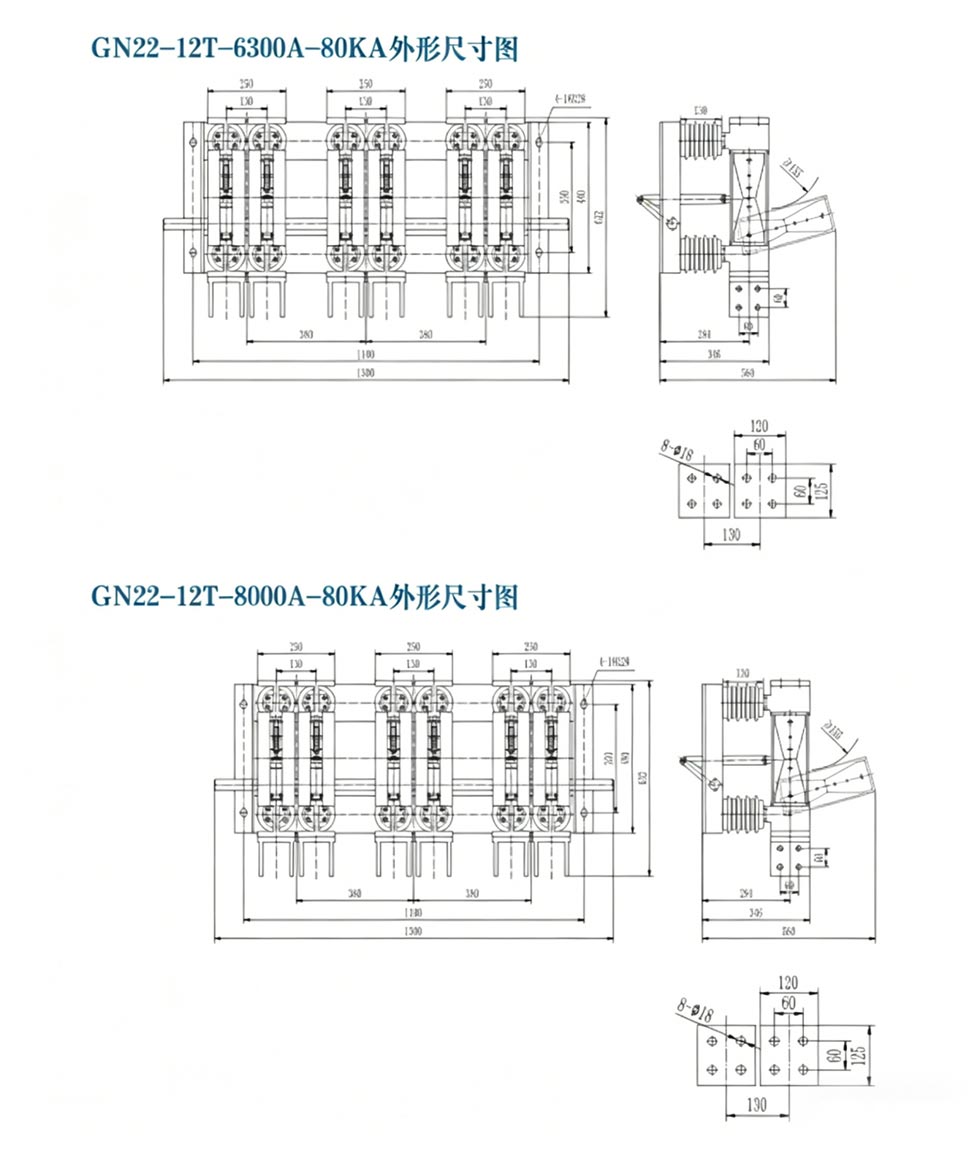

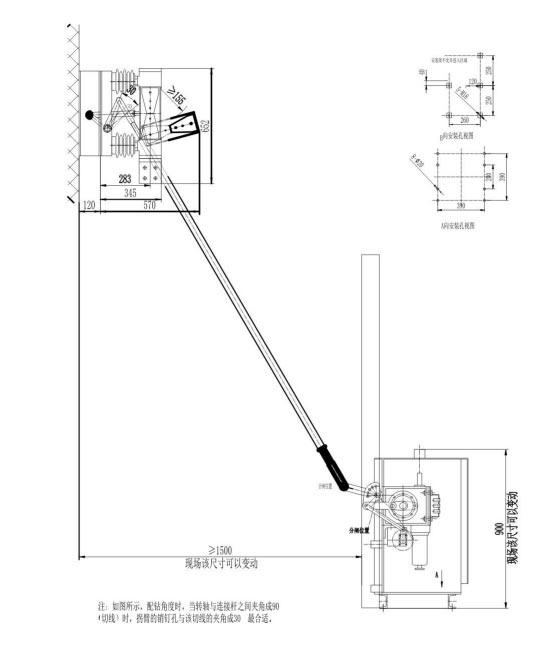

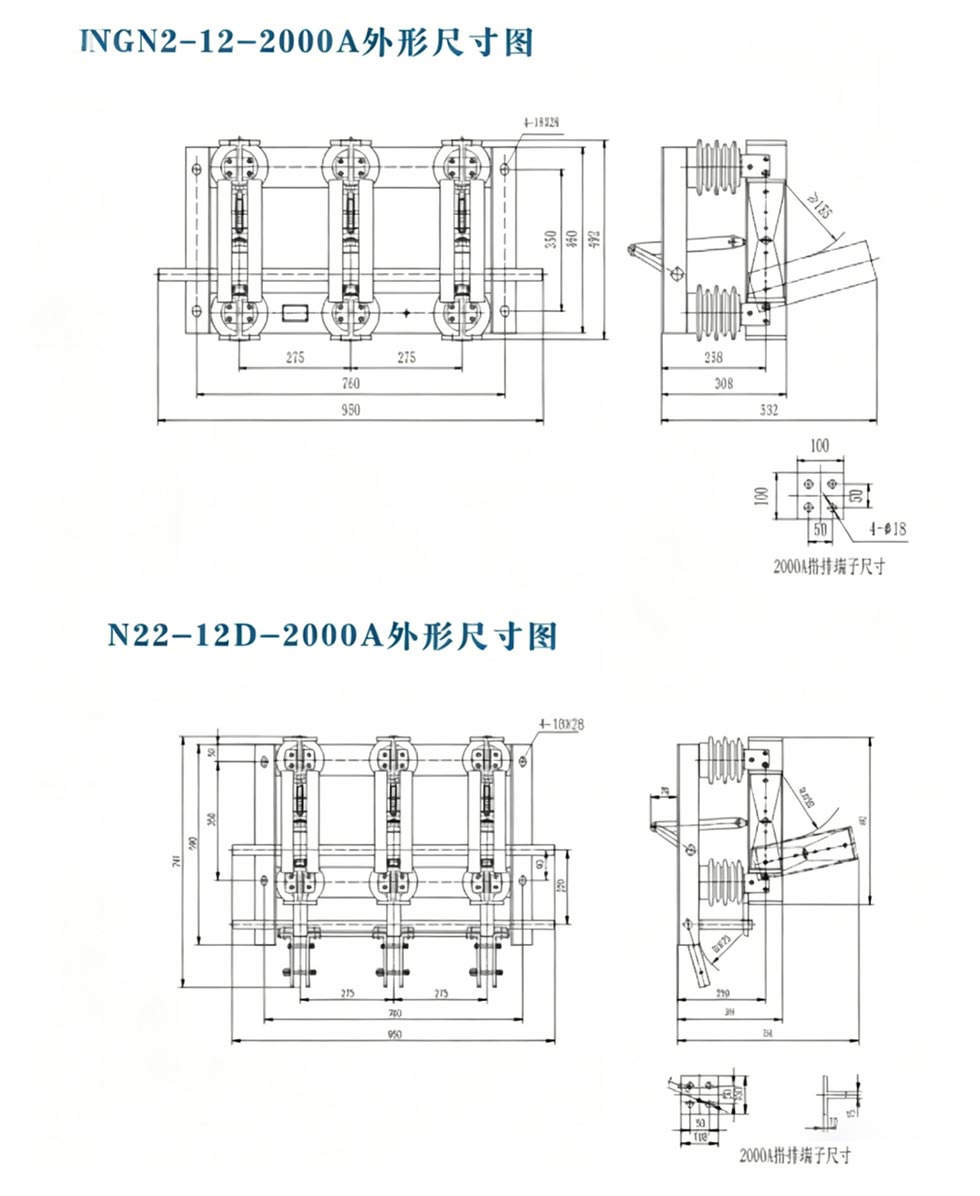

Ydre dimension

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

Ansøgningssag fra den virkelige verden

Casestudie: Stort kulfyret kraftværk i Shandong, Kina

Et stort kulfyret kraftværk i Shandong-provinsen, Kina, med en installeret kapacitet på 2×600MW, kræver en højstrømsafbryder ved generatorudtaget for at sikre sikker vedligeholdelse af generatorenhederne og strømforsyningen system. Efter en dybtgående undersøgelse og sammenligning valgte kraftværket Usune GN-serien 20kV/8000A indendørs højspændingsafbryder (med jordforbindelse, forureningssikker type). Som den udpegede producent, Usune giver tilpasset installationsvejledning og eftersalgsservice. Produktet har fungeret stabilt i tre år siden implementeringen i 2023.

Under drift modstod kontakten testen af høj strøm og barskt indendørs miljø (forureningsniveau IV) uden fejl som dårlig kontakt eller isoleringsskader. Det opfyldte effektivt opgaven med strømisolering under vedligeholdelse af generatorsæt, hvilket sikrer vedligeholdelsespersonalets sikkerhed og normal drift af strømmen plante. Kunden anerkender i høj grad produktets ydeevne og Usunes professionelle service og har underskrevet en langsigtet samarbejdsaftale med Usune, der udpeger den som leverandør af afbryderkontakter.

FAQ

Q1: Hvad er kernefunktionen i Usune GN-seriens indendørs luftisoleringskontakt, og kan den bruges til at afbryde belastningsstrøm?

A1: Kernefunktionen er at give pålidelig strømisolering under vedligeholdelse af elektrisk udstyr og systemer. Ved at skabe et tydeligt brud i kredsløbet sikrer det sikkerheden for vedligeholdelsespersonale og udstyr. Det er vigtigt at understrege, at dette produkt er en strømisoleringsenhed, ikke en belastningsafbryder. Det kan den ikke bruges til at afbryde belastningsstrøm eller kortslutningsstrøm; den kan kun betjenes, når kredsløbet er ubelastet eller efter at belastningsstrømmen er blevet afbrudt af andet koblingsudstyr.

Spørgsmål 2: Kan Usune GN-seriens indendørs luftisoleringskontakt tilpasses til at opfylde specifikke brugsbetingelser på stedet?

A2: Ja. Som en professionel producent besidder Usune omfattende R&D og tilpasningsmuligheder. For brugere med særlige brugsforhold (såsom højde ≥2500m, specielle forureningsniveauer eller speciel installation pladskrav), kan vi engagere os i dybdegående kommunikation for at justere produktdesign og parametre baseret på faktiske on-site forhold, hvilket giver skræddersyede løsninger. Særlige brugsforhold fastlægges gennem forhandling mellem brugeren og producenten for at sikre, at produktet er egnet til arbejdet på stedet miljø og faktiske behov.
