Rmu Load Break Switch

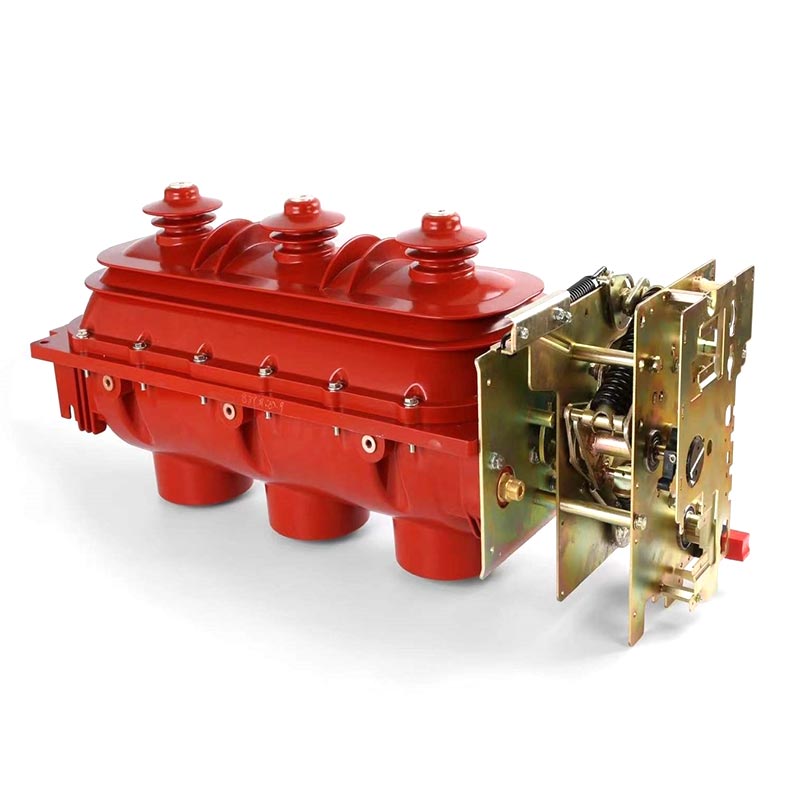

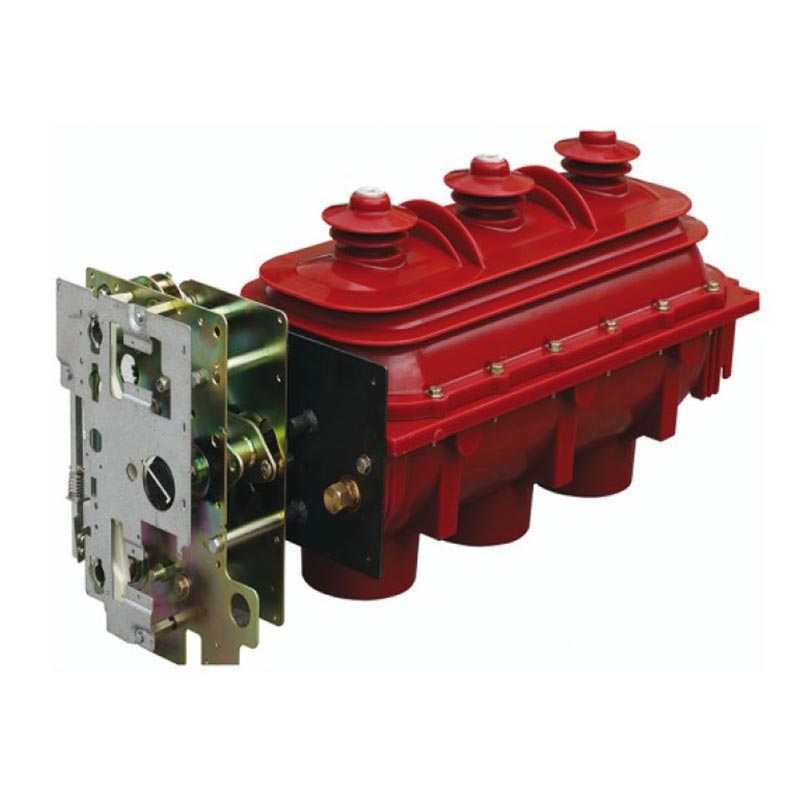

Usune RMU Load Break Switch omfatter hovedsageligt tre typer uafhængigt udviklede produkter: indendørs AC højspændings-SF6-belastningsafbrydere, belastningsafbryder-sikringskombinationsapparater og kabelhovedmonterede belastningsafbrydere, dækker modellerne FLN36-12D (belastningsafbryder) og FLRN36-12D (kombinationsapparat med belastningsafbryder-sikring). Disse produkter kan opfylde behovene i forskellige strømdistributionsscenarier og er særligt velegnede til komplekset operationelle krav i Kinas elsystem. Som et kerneprodukt fra Zhejiang Usune Electric Co., Ltd. er dette switch er fremstillet på virksomhedens moderne fabrik, der gennemgår strenge kvalitetstests gennem hele processen for at sikre stabil og pålidelig ydeevne.

Kerne fordele

1. Usune har været dybt involveret i forskning og udvikling og produktion af højspændingsudstyr i mange år, akkumulerer rig erfaring i feltapplikationer. RMU belastningsafbryderen har været meget udbredt i tusindvis af projekter både nationalt og internationalt, der verificerer dets tilpasningsevne og pålidelighed i forskellige miljøer.

2. RMU Load Break Switch blev uafhængigt udviklet af Usunes professionelle R&D-team, der absorberer avanceret udenlandske teknologier og optimering af dets design, så det passer til de faktiske karakteristika ved Kinas elsystem. Dens lysbueslukkende princip, strukturelt design og betjeningsmekanisme afspejler alle dyb faglig ekspertise inden for inden for højspændingsanlæg.

3. Produktet har bestået et komplet sæt typetest, og dets ydeevne overholder fuldt ud GB 3804, GB 16926, IEC 60265 og IEC 60420 standarder, der viser dens tekniske autoritet og overholdelse.

4. Med en speciel dynamisk og statisk tætningsstruktur kan den prale af fremragende tætningsydelse og er udstyret med en visuel trykmåler til overvågning i realtid. Pålidelige mekaniske låse sikrer driftssikkerhed. Som Usune er en professionel producent og leverer omfattende eftersalgsservice, hvilket yderligere øger kundernes tillid.

Strukturelle egenskaber

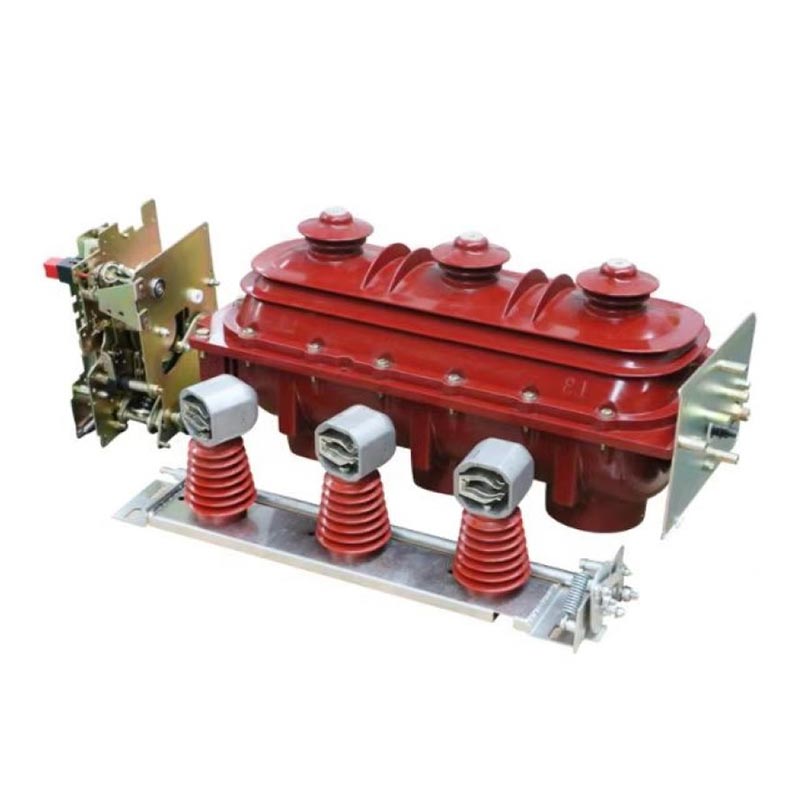

1. Belastningskontakten og kombinerede elektriske apparater består af et samlet isoleret hus, afbryderhus, fjeder betjeningsmekanisme, sikringsholder og sikringsudløsningssystem. Kabelhovedmonterede belastningsafbrydere er udstyret med en dedikeret isoleret hus og en universal fjederbetjeningsmekanisme.

2. De øvre og nedre huse er støbt med epoxyharpiks for at danne et forseglet, gasfyldt indre hulrum. Rotationen af den fælles bevægelige kontakt opnår tre positioner: "lukning", "åbning" og "jording", hvilket sikrer fleksibel og pålidelig kobling.

3. Forsiden af ​​mekanismeboksen er udstyret med en SF6 trykmåler og en positionsindikator. Stillingen indikatoren er direkte forbundet med den bevægelige kontaktdrivaksel, hvilket sikrer nøjagtig og pålidelig indikation.

4. En trykaflastningsport er placeret på bagsiden af ​​huset. I tilfælde af internt overtryk på grund af en fejl, gas udledes baglæns, hvilket forhindrer udstødning fremad og sikrer personalesikkerhed.

5. Pålidelige mekaniske låse er tilvejebragt mellem belastningsafbryderen og jordingskontakten og mellem jordforbindelse og frontdøren (paneltilpasning) for at undgå risikoen for fejlbetjening.

6. Kabelterminalmonterede belastningsafbrydere er udstyret med anti-touch frontkabelstik, der understøtter højspænding kabelforbindelser i både den indgående og udgående ende, og er specielt designet til kabelafgreninger/kryds kasser.

Lysbueslukningsprincip

RMU Load Break Switch bruger SF6-gas som lysbueslukningsmedium og udviser fremragende lysbueslukning ydeevne. Når kontakten afbryder strømmen, adskilles de bevægelige og stationære kontakter, hvilket genererer en bue. Drevet af et permanent magnetfelt roterer buen hurtigt rundt om kontakterne, hvilket opnår hurtig deionisering og afkøling, slukning ved det nuværende nulpunkt; efter brud, et dobbeltbrud med et højt niveau af isolationsisolering dannes, hvilket resulterer i stærk brudkapacitet, minimalt kontaktslid og langvarig elektrisk liv.

Driftsmekanisme

1. Type II manuel fjederbetjeningsmekanisme

Anvendes til kobling, lukning, åbning og jordforbindelse af belastningsafbryderen. Det øverste betjeningshul kontrollerer jordingskontakten, og det nederste betjeningshul styrer belastningsafbryderen; efter lukning forår turen lagrer synkront energi, og turen kan kun udløses via en manuel knap eller sikringssignal.

2. Type II elektrisk fjederbetjeningsmekanisme

Baseret på den manuelle mekanisme tilføjer dette design en motorenergilagringsenhed og en udløserspole. Manuel og elektrisk driften er uafhængig og forstyrrer ikke hinanden. Den understøtter fjernbetjening og betjening spændingen inkluderer AC220V, DC220V, DC110V og DC48V.

Driftsbetingelser

1. Normale driftsforhold

- Omgivelsestemperatur: −25 °C ~ +40 °C
- Højde: Ikke over 2000m
- Luftfugtighed: Daglig gennemsnitlig relativ luftfugtighed ≤95%; månedlig gennemsnitlig relativ luftfugtighed ≤90%; daglig gennemsnitlig vanddamp tryk ≤2,2kPa; månedligt gennemsnitligt vanddamptryk ≤1,8kPa
- Omgivende luft fri for betydelig støv, røg, ætsende/brandbare gasser, dampe og salttågeforurening
- Eksterne vibrationer og seismisk interferens er ubetydelige
- Sekundært kredsløb induceret elektromagnetisk interferens amplitude ≤1,6kV

2. Særlige driftsbetingelser

I henhold til GB/T 11022-1999 "Fælles tekniske krav til standarder for højspændingskoblingsudstyr og kontroludstyr", kontakten skal fungere under normale forhold; hvis de faktiske driftsbetingelser afviger fra normalområdet (såsom højde over 2000m, for høj temperatur, høj luftfugtighed og let kondensering osv.), har brugeren brug for at nå til enighed med producenten.

Vigtigste tekniske parametre

Sikrings tekniske parametre

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

Faktiske ansøgningssager

Case 1: Strømdistributionsprojekt i et boligsamfund i Hangzhou, Kina Et stort boligsamfund i Hangzhou, med høje krav til strømforsyningsstabilitet og sikkerhed, valgte Usune FLRN36-12D belastningsbrud afbryder-sikringskombinationsapparat som dets centrale strømfordelingsudstyr efter sammenligning. Installeret i samfundets transformerstation, er den ansvarlig for omkobling og beskyttelse af elledninger til 8 boliger bygninger (1200 husstande). Siden det blev taget i brug i 2024, har udstyret fungeret stabilt i over 12 måneder uden udfald eller strømafbrydelser. Dets pålidelige sammenlåsende design og SF6 lysbueslukningsydelse effektivt forhindre strømafbrydelser forårsaget af fejlstrømme, hvilket sikrer beboernes normale liv. Som leverandør til Dette projekt leverede Usune installationsvejledning på stedet og regelmæssig vedligeholdelse, hvilket fik stor ros fra den fælles ejendomsforvaltning og beboere.

FAQ

Q1: Hvilke standarder opfylder Usune RMU Load Break Switch, og hvordan garanteres dens pålidelige ydeevne?

A1: Produktet har bestået et komplet sæt typetest, og dets ydeevne overholder fuldt ud GB 3804 "3kV~63kV AC High Voltage Load Break Switch", GB 16926 "High Voltage Load Break Switch-Fuse Combination Appliance", og IEC 60265 og IEC 60420 standarder. Desuden er produktet selvstændigt udviklet af Usune, med streng kvalitetskontrol gennem hele processen fra råvareindkøb til fabriksproduktion og test. Dens unikke dynamik og statisk tætningsstruktur, trykovervågning i realtid og pålidelige mekaniske låse sikrer alt sammen langsigtet stabil drift.

Spørgsmål 2: Kan Usune RMU Load Break Switch bruges i specielle miljøer såsom stor højde og høj luftfugtighed?

A2: Produktet er designet til at være kompatibelt med normale driftsforhold (højde ≤ 2000m, temperatur -25 °C ~ +40 °C osv.). Hvis de faktiske driftsforhold afviger fra det normale område (f.eks. højde over 2000m, for høj temperatur, høj luftfugtighed og kondens), skal brugerne rådføre sig med producenten (Zhejiang Usune Electric Co., Ltd.) på forhånd. Usunes professionelle R&D-team kan levere skræddersyede løsninger baseret på specifikke miljøer for at sikre stabil produktdrift.
