Indendørs Sf6 belastningskontakt

Usune Indoor Sf6 Load Switch er en ny generation af højspændingskoblingsudstyr specielt designet til indendørs strømfordelingsscenarier. Den er udviklet af Usunes professionelle R&D-team og har gennemgået en omfattende type testning og dens ydeevne overholder standarderne GB3804, GB16926, IEC60265 og IEC60420.

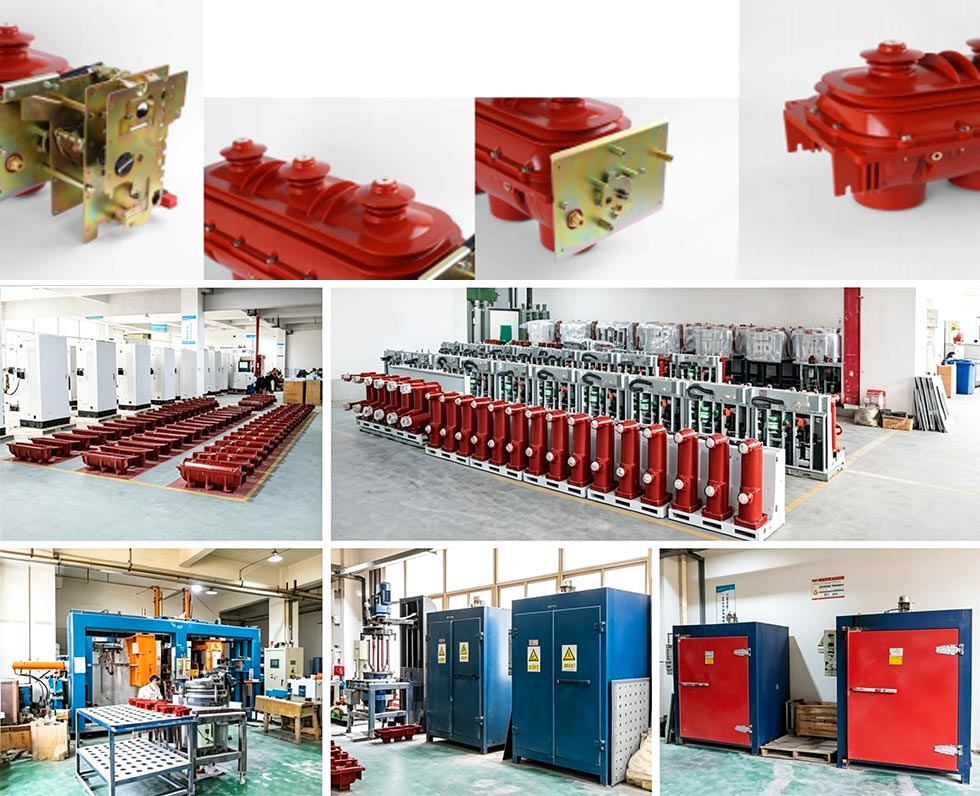

Som professionel producent af højspændingsudstyr har Usune standardiseret produktionsanlæg i Kina, udstyret med avanceret produktionsudstyr og streng kvalitetskontrol processer for at sikre, at hvert produkt opfylder standarder. Produkterne bruger SF6-gas som isolerings- og lysbueslukningsmedium, hvilket giver fordele som f.eks. som høj isoleringsstyrke, effektiv lysbueslukning, kompakt struktur og lang levetid, effektivt at løse smertepunkterne med dårlig stabilitet og høje vedligeholdelsesomkostninger ved traditionelle belastningsafbrydere.

Kerne tekniske parametre

1. Anvendelige systemer: Trefaset AC 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Bueslukkende medium: SF6-gas (inert, ikke-toksisk, høj elektronegativitet, høj effektivitet på millisekundniveau lysbueslukning)

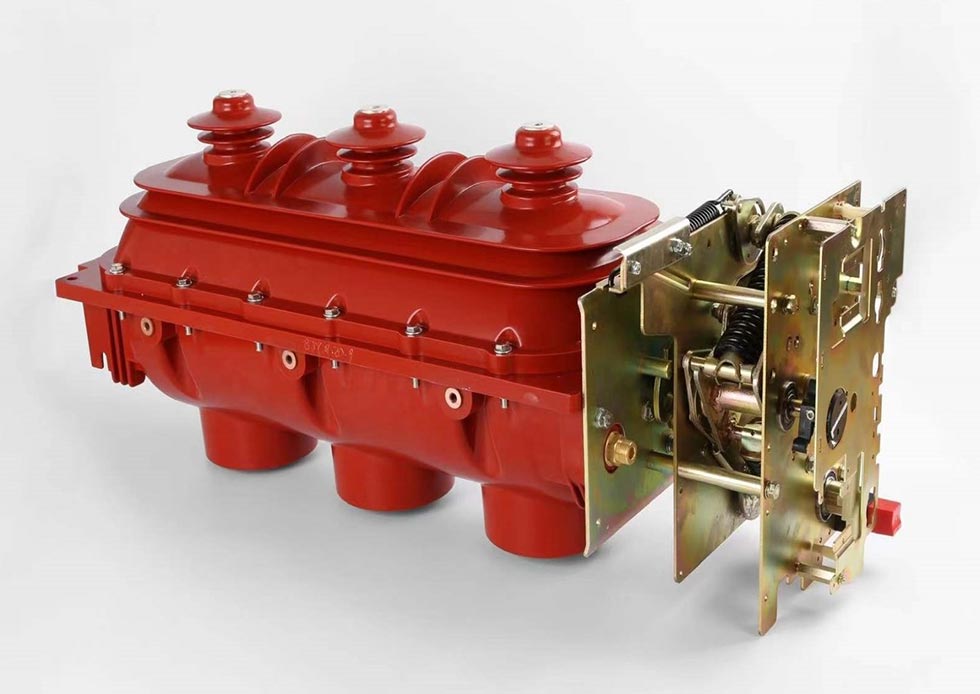

3. Betjeningsmekanisme: Fjederbetjent mekanisme (standard manuel energilagring, valgfri elektrisk åbning og lukning for fjernbetjening)
4. Arbejdsstatus: Tre-positions lysbueslukningskammer: "Luk-åben-jord"
5. Forseglingsydelse: Dedikeret dynamisk og statisk tætningsdesign, udstyret med en trykmåler til realtid overvågning

Ansøgningsomfang

Indendørs SF6 Load Switches er meget udbredt i indendørs strømdistributionsscenarier såsom industri og minedrift virksomheder, højhuse, urbane boligområder, understationer, store indkøbscentre, lufthavne, undergrundsbaner og hospitaler til kobling af belastningsstrømme, styring og beskyttelse af kredsløb og distributionstransformatorer; hvornår udstyret med et berørbart kabelfrontstik ved udgangen, er de særligt velegnede til kabelafgrening (tilslutnings) kasser.

Vigtigste tekniske parametre

Strukturelle egenskaber og sikkerhedsfordele

1. Overlegen isolering og lysbueslukkende struktur

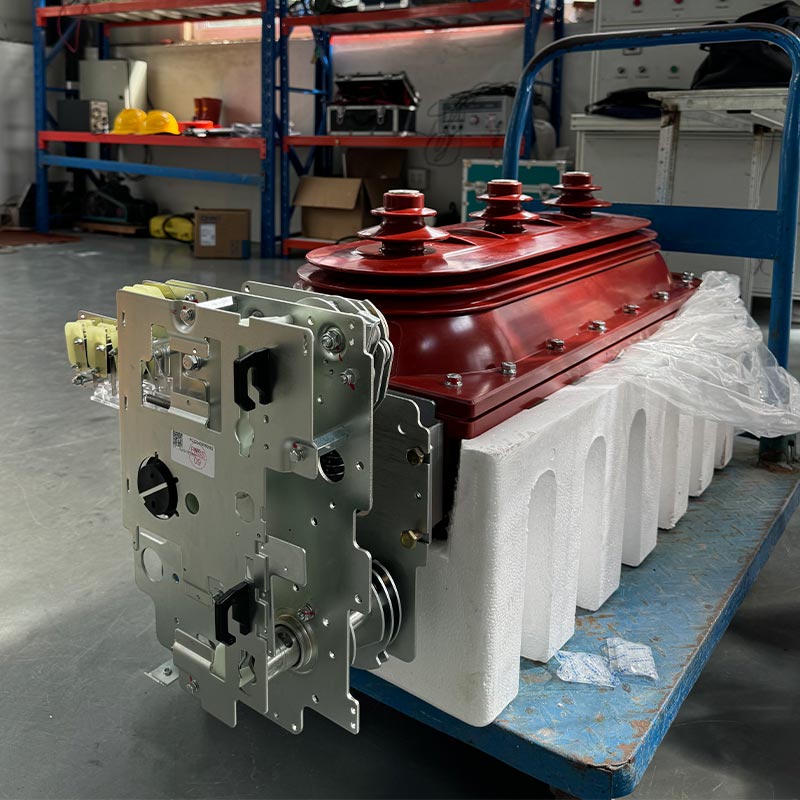

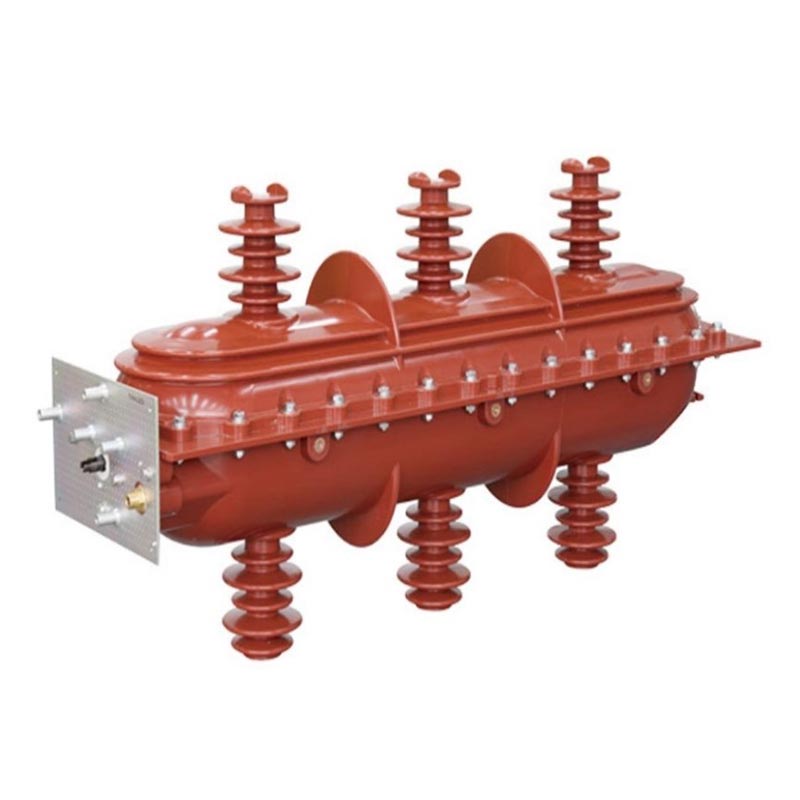

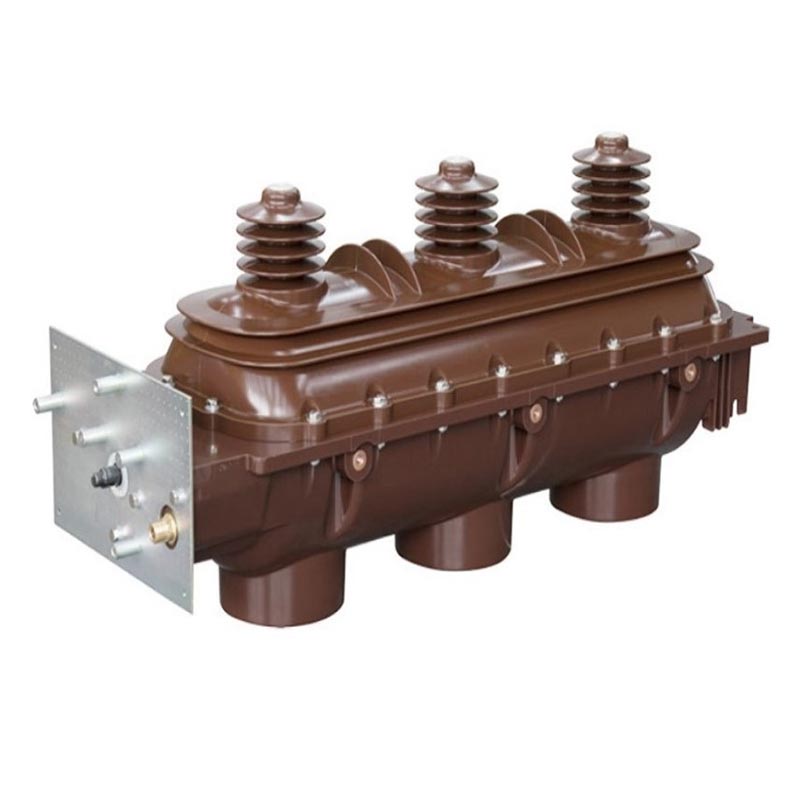

De øvre og nedre skal er sprøjtestøbt med epoxyharpiks, der danner et forseglet, gasfyldt indre hulrum, der effektivt isolerer det ydre miljø. Det tre-positions lysbueslukningskammer afslutter lukningen, åbning og jordforbindelse trin for trin gennem drejning af en fælles bevægelig kontakt, hvilket sikrer klar status og pålidelig drift. SF6-gas har høj dielektrisk styrke og fremragende lysbueslukningsevne, hurtigt at slukke den lysbue, der dannes under omskiftning.

2. Pålidelig tætning og trykovervågning

Indendørs SF6 Load Switch anvender et dedikeret dynamisk og statisk tætningsdesign, der giver fremragende tætning ydeevne og forhindre SF6-gaslækage. En trykmåler er tydeligt placeret på mekanismeboksen til at overvåge gastryk i realtid, hvilket letter rettidig opdagelse af potentielle farer af operatører.

3. Omfattende sikkerhedslåse

Pålidelige mekaniske låse er installeret mellem belastningsafbryderen og jordingskontakten og mellem jordforbindelseskontakt og fordøren (til strømfordeling af skabstypen), forhindrer fejlbetjening og sikrer sikkerhed for personale og udstyr. Et udlignende beskyttelsesdæksel er udstyret i udløbsenden for at forbedre isoleringsevne.

4. Fleksibel betjening og pladsbesparende design

Standardkonfigurationen inkluderer en manuel fjederbelastet betjeningsmekanisme; valgfri elektrisk åbning og lukning giver mulighed for fjernbetjening. Dens kompakte struktur og lille fodaftryk gør den velegnet til højhuse, små understationer og andre applikationer med begrænset installationsplads.

Brugsbetingelser

1. Normale driftsforhold

- Omgivelsestemperatur: -25℃～+40℃
- Højde: Ikke over 2000m
- Luftfugtighed: Daglig gennemsnitlig relativ luftfugtighed <95%, månedlig gennemsnit <90%; dagligt gennemsnitligt damptryk ≤2,2kPa, månedligt gennemsnit ≤1,8kPa

2. Særlige driftsbetingelser

I henhold til GB/T11022-1999 standard skal den indendørs Sf6 Load Switch fungere under normale forhold. Hvis driftsbetingelser ikke er opfyldt (f.eks. højde over 2000m, for høj temperatur og fugtighed osv.), venligst rådfør dig med producenten på forhånd for at sikre normal produktdrift.

Real-World Application Case

Casestudie: China Urban Metro Power Distribution Project

En nøgle metrolinje kræver pålidelige indendørs højspændingsbelastningsafbrydere til dets stationsstrømdistributionssystem, kræver høje niveauer af udstyrssikkerhed, stabilitet og kompakthed. Dette projekt valgte Usune FLN36-12D model, hvis kompakte struktur er velegnet til den begrænsede plads i undergrundsbaner. Dens pålidelige tætning og lysbueslukkende ydeevne sikrer stabil drift i det fugtige underjordiske miljø. Siden idriftsættelsen i 2024 har den oplevet nul fejl og har fået stor ros fra projektejeren.

FAQ

Q1: Hvad skal jeg gøre, hvis SF6-gastrykmåleren på kontakten viser en unormal aflæsning?

A1: Stop øjeblikkeligt med at bruge kontakten for at undgå beskadigelse af udstyr eller sikkerhedsuheld. Tjek først for gaslækager. Hvis der er ingen utætheder, vent på, at temperaturen kommer sig, og observer, om trykket vender tilbage til det normale. Hvis der er en lækage, eller trykket ikke kan genoprettes, skal du straks kontakte Usunes eftersalgsservice. Den producenten sender professionelle teknikere til at håndtere problemet.

Q2: Kan Usune Indoor SF6 Load Switch bruges i miljøer over 2000m højde?

A2: Normal driftshøjde overstiger ikke 2000m. Større højder vil påvirke isoleringsevnen. Hvis det bruges i højtliggende miljøer, kontakt Usune på forhånd. Som professionel leverandør kan vi levere skræddersyet løsninger og justere isoleringsdesignet for at sikre stabil drift.

Q3: Hvor ofte kræver produktet vedligeholdelse, og hvad er de vigtigste vedligeholdelseselementer?

A3: Under normale forhold anbefales en omfattende vedligeholdelse hvert 1-2 år. Kerneelementer omfatter: (1) Kontrol af SF6 gastryk og tætning; (2) Kontrol af pålideligheden af ​​mekaniske låse; (3) Rengøring af kontakten og mekanisme kasseoverflader; (4) Kontrol af nøjagtigheden af ​​positionsindikatorer; (5) Kontrol af betjeningsmekanismen og tilsætning af smøremiddel efter behov. For detaljer, se venligst produktmanualen eller kontakt eftersalgsservice. Usune giver også professionel vedligeholdelsesuddannelse.

Brand Engagement og Eftersalgsservice

Som professionel producent og leverandør af elektrisk højspændingsudstyr har Usune standardiseret produktion planter i Kina. Ved at overholde princippet om "Kvalitet først, sikkerhed først", gennemgår alle produkter streng kvalitet inspektion, før du forlader fabrikken, opfylder relevante certificeringsstandarder for at sikre produktautoritet og pålidelighed.

Vi leverer omfattende eftersalgsservice, herunder installationsvejledning, idriftsættelse, vedligeholdelse og teknisk træning. Vores eftersalgsteam består af erfarne professionelle teknikere, som reagerer hurtigt på behov og levere effektive løsninger. Vi fastholder altid kernekonceptet "Alt til sikker udnyttelse af el" og arbejde sammen med brugerne om at skabe et sikkert og stabilt strømdistributionsmiljø.
