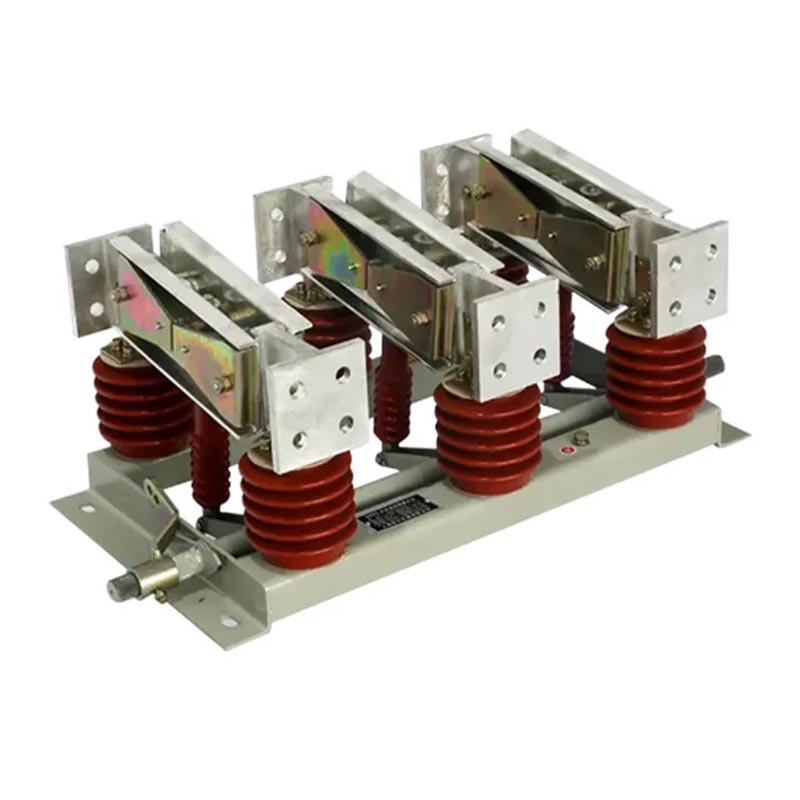

Indendørs type isolationsafbryder

GN-seriens indendørs type isolationsafbryder er en omskifter uden belastning, der er specielt designet til indendørs højspændingssystemer. Den opnår fysisk strømafbrydelse ved at give et synligt isolationsgab, hvilket gør det til en afgørende anordning til sikker vedligeholdelse af elektrisk udstyr og systemer.

Strukturelle egenskaber

1. Modulært design: Sammensat af tre uafhængige enkeltpolede enheder, som fleksibelt kan kombineres til en trepolet integreret struktur, der kan tilpasses til forskellige installationsscenarier.

2. Højstrømsledningssystem: Anvender højstyrke kobberlegeringskontakter, der tilbyder fremragende ledningsevne og termisk stabilitet, der er i stand til at modstå langtidsdrift med strømme op til 10.000A.

3. Pålidelig isoleringsevne: Udstyret med højkvalitets anti-forureningsisolatorer, velegnet til klasse III og IV-forureningsmiljøer.

4. Valgfri jordingskontakt: Nogle modeller integrerer en jordingskontakt, der opnår sikker jording af isolationen kredsløb og øget driftssikkerhed.

Modelbeskrivelse

Gældende standarder

Som en professionel leverandør af højspændingselektrisk udstyr overholder Usune sig nøje til nationalt og industrielt standarder for at sikre produktkvalitet og sikkerhed:

- GB 1985-2014 "Højspændings-vekselstrømsafbrydere og jordforbindelseskontakter"
- GB/T 11022-2011 "Fælles tekniske krav til højspændingskoblings- og kontroludstyrsstandarder"
- DL/T 486-2010 "Tekniske bestillingsbetingelser for højspændings-vekselstrømsafbrydere og jordforbindelseskontakter"
- DL/T 593-2006 "Tekniske krav til højspændingskoblings- og styreudstyr"

Tekniske parametre

1. Spændings- og strømspecifikationer

- Spændingsværdier: 12kV, 20kV, 35kV
- Nominel strøm: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Nominel korttidsmodstandsstrøm: Maksimalt 80kA

2. Produktkategorier

- Efter funktion: Ujordet, Enkeltjordet, Type gennemvæg
- Efter betjeningsmetode: Manuel, elektrisk (valgfri)

Brugsbetingelser

Indendørs type isolationsafbryder er velegnet til barske industrielle miljøer og har bred tilpasningsevne:

1. Omgivelsestemperatur: -50℃ ~ +50℃
2. Højde: ≤2000m (Højde ≥2500m kan tilpasses for at forbedre tilpasningsevnen)
3. Vindtryk: ≤700Pa (svarende til vindhastighed ≤34m/s)
4. Seismisk intensitet: ≤8
5. Ising Tykkelse: ≤20mm
6. Forureningsniveau: Klasse III, IV
7. Installationsmiljø: Ingen brændbare eller eksplosive farer, ingen kemisk korrosion og ingen alvorlige vibrationer

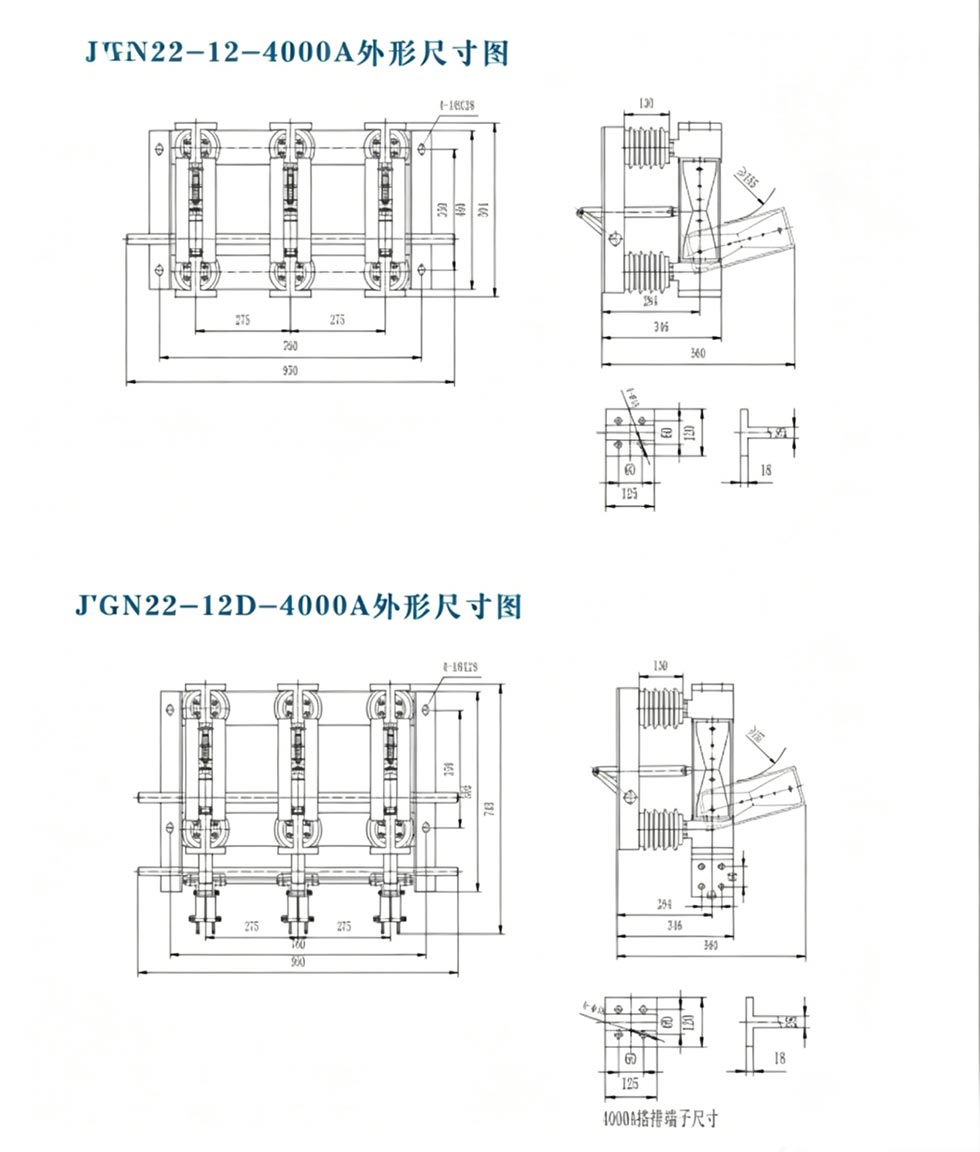

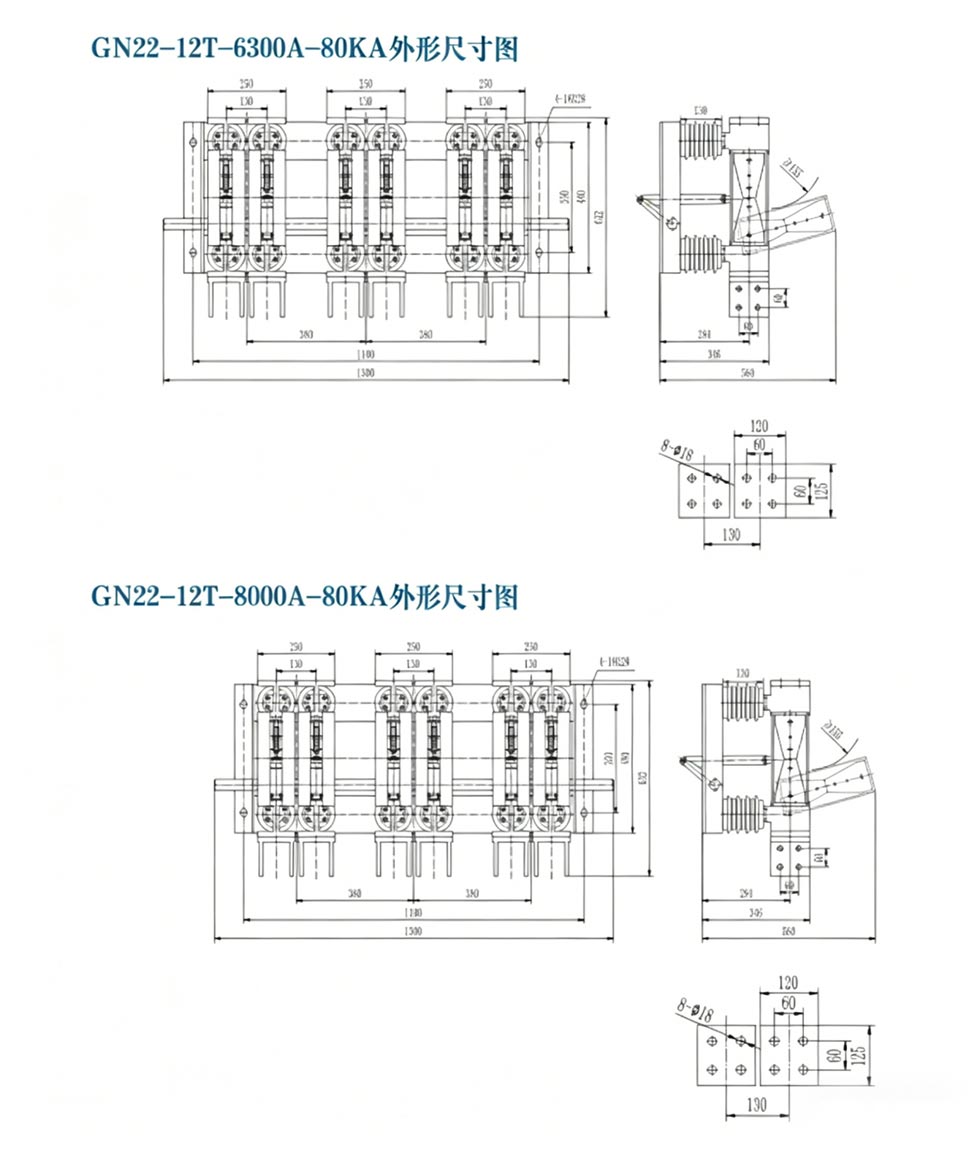

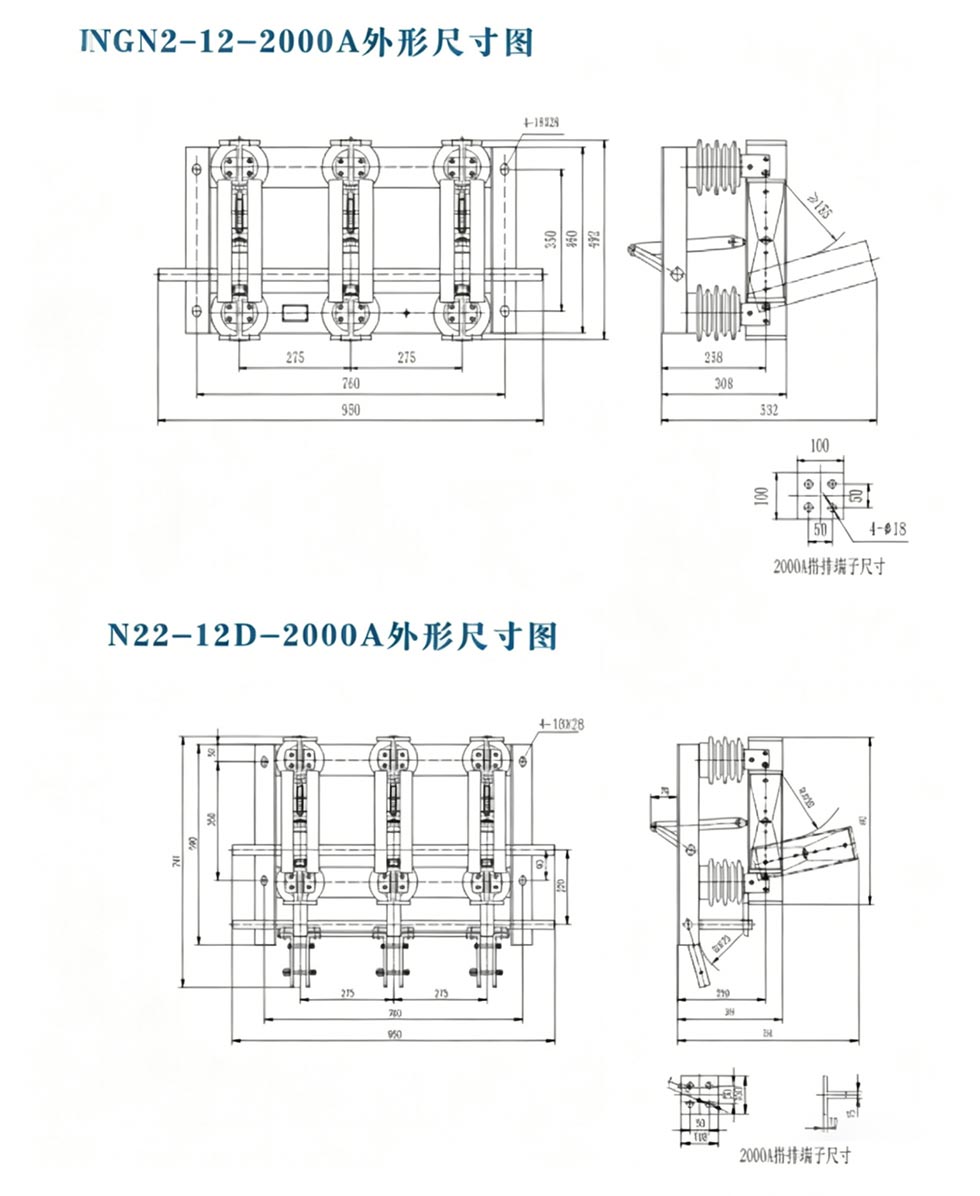

Ydre dimension

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

Praktisk anvendelse

Case: Et stort stålværk i Østkina havde brug for at udstyre sit 20kV generatorudtagssystem med højstrømsisolering udstyr. Plantemiljøet var barskt (højt støv, klasse IV-forurening) og havde høje strømkrav (8000A), der stiller strenge krav til udstyrets pålidelighed. I sidste ende valgte fabrikken Usune GN□-20DW/8000-80 afbryderkontakt. Kerneårsagerne var dets forureningsbestandige design, tilpasningsevne til klasse IV forureningsmiljøer, 8000A mærkestrøm, der matcher generatorens udgangsbelastning, og integreret jordingskontakt at sikre vedligeholdelsessikkerhed. Siden det blev taget i brug i 2023, har udstyret fungeret stabilt i over to år, giver pålidelig isolation under månedlig vedligeholdelse, hvilket eliminerer risikoen for elektrisk stød. Den forureningsbestandige isolatorer viser ingen tydelige ældnings- eller udledningsmærker, hvilket væsentligt reducerer vedligeholdelsen frekvens og omkostninger, hvilket beviser, at Usune GN-seriens afbryderkontakt er et ideelt valg til tunge opgaver industrielle kraftsystemer.

FAQ

Q1: Hvad er kerneforskellen mellem en afbryderkontakt og en belastningsafbryder?

A1: En afbryderkontakt er en tomgangsafbryderanordning uden lysbueslukningsevne; det er kun vant til isoler kredsløbet, efter at afbryderen afbryder belastningen. En belastningsafbryder kan afbryde en bestemt belastning nuværende. GN-seriens afbryderkontakt giver et synligt isolationsgab, hvilket sikrer absolut sikkerhed under vedligeholdelse.

Spørgsmål 2: Kan GN-seriens indendørs typeisolationsafbryder fungere normalt i områder i stor højde (≥2500m)?

A2: Ja. Standardmodellen er velegnet til højder ≤2000m. For højder ≥2500m kan Usune forbedre isolering og mekanisk ydeevne i henhold til brugernes behov for at sikre stabil udstyrsdrift.

Q3: Hvilken vedligeholdelse er påkrævet for GN-seriens afbryderkontakter?

A3: Regelmæssig vedligeholdelse omfatter: (1) Kontrol af isolatorer for revner og udledningsmærker; (2) Test af kontakttryk og temperatur (≤70℃ ved mærkestrøm); (3) Verificering af integriteten af ​​jordforbindelseskontakten og sammenlåsningsenheden; (4) Regelmæssig smøring af betjeningsmekanismen. Korrekt vedligeholdelse kan garantere en levetid på 20-30 år.

Usune GN-seriens indendørs type isolationsafbryder kombinerer avanceret teknologi, pålidelig ydeevne og bred tilpasningsevne, hvilket gør det til det foretrukne produkt til store kraftværker, stålværker og industrielle kraftsystemer. Som en førende producent i Kinas højspændingselektriske industri, Zhejiang Usune Electric Co., Ltd., der stoler på dets professionelle R&D-team, strenge kvalitetskontrolsystem og rige projekterfaring giver brugerne produkter af høj kvalitet og skræddersyede løsninger. Uanset om det er til nye projekter eller udstyrsopgraderinger, kan det give sikker, stabil og effektiv strømisoleringsbeskyttelse.
