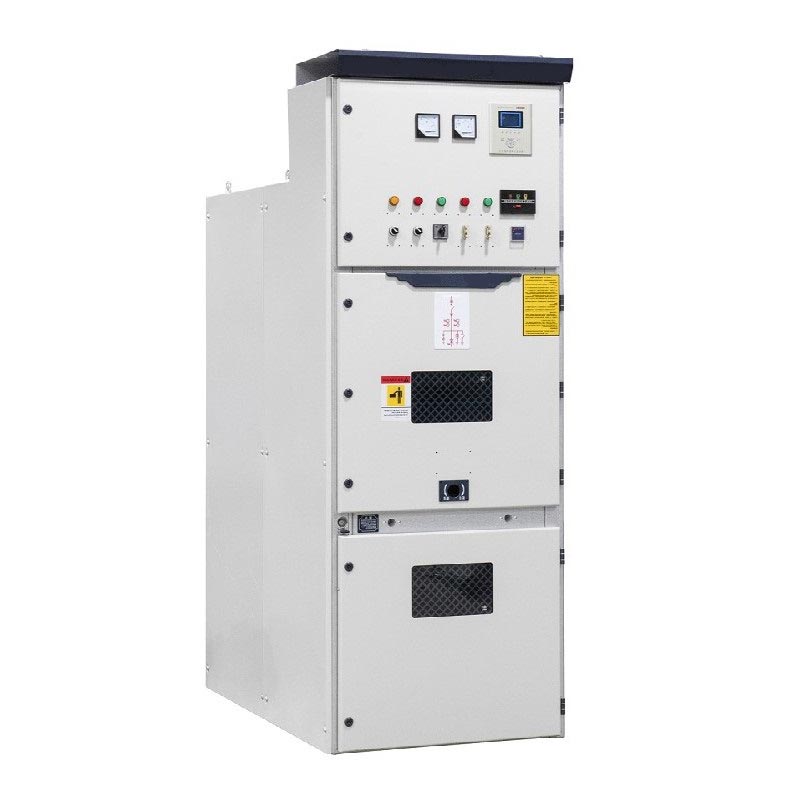

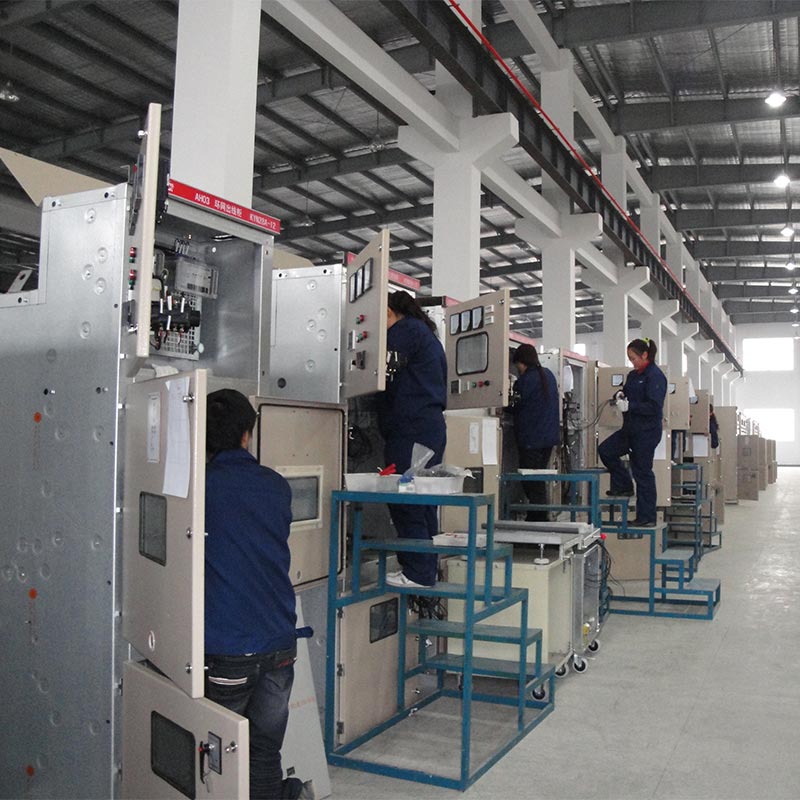

Mellemspænding 11kv indendørs Vcb Panel

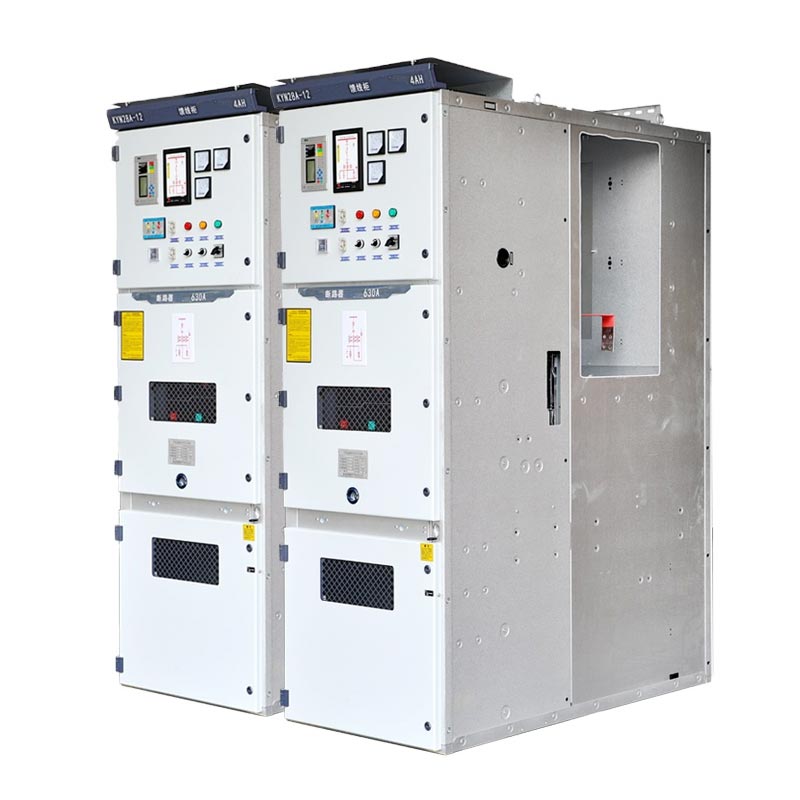

Usune Medium Voltage 11kV indendørs VCB-panel (KYN28-serien) er et pansret, udtrækkeligt, metalindkapslet koblingsudstyr designet til sikker og effektiv modtagelse, distribution, kontrol og beskyttelse af mellemspændingsnet. Det er en kernefordelingsenhed i elsystemet, der sikrer stabil systemdrift under både normal og fejl forhold.

- Anvendelige systemer: 3,6 ~ 12 kV / 24 kV trefaset AC 50/60 Hz
- Standarder: IEC 62271-200, GB 3906, DL/T 404
- Kernestruktur: Armeret metalkabinet, aftagelig trolleystruktur
- Beskyttelsesvurdering: Skab IP4X, Interiør IP2X

Lavspændingskoblingsanlæg

Mellemspændingskoblingsudstyr

Model og tekniske parametre

1. Modelserie

2. Tekniske hovedparametre

Struktur og rumdesign

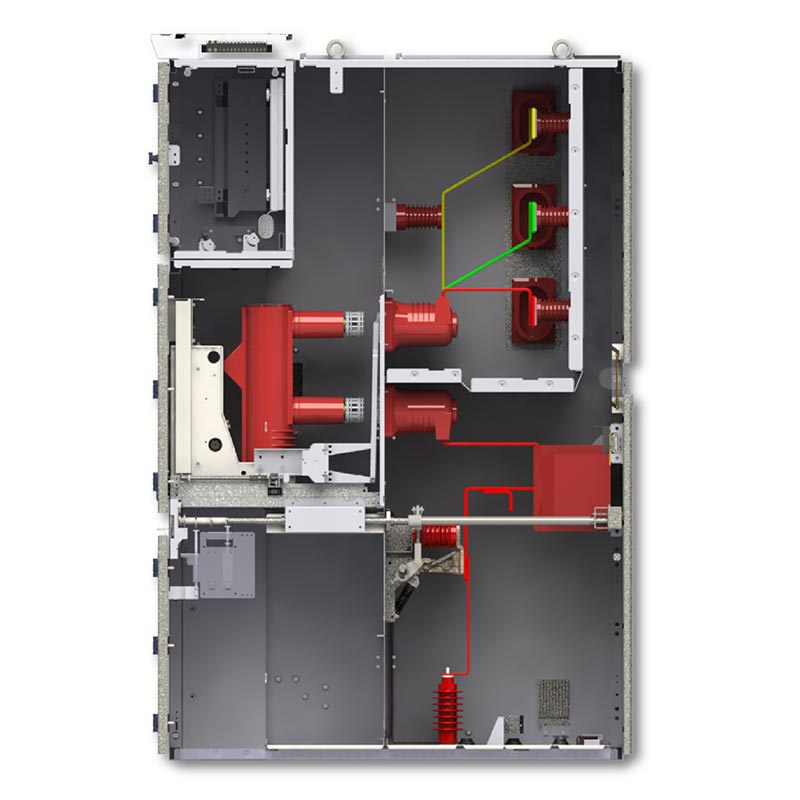

Medium Voltage 11kV indendørs Vcb-panelet bruger stålplader til at adskille fem uafhængige jordede metalrum, effektivt at undertrykke spredningen af fejlbuer og sikre personlig sikkerhed:

1. Afbryderrum: Indbygget aftagelig vakuumafbrydervogn (VS1/ZN63A, VD4 osv.), udstyret med mekanisk sammenlåsning, så vognen kan skifte mellem arbejds-, test- og frakoblede positioner.

2. Samleskinnerum: Indeholder hovedskinne og grenskinne, fuldstændig isoleret fra andre rum til forhindre fejludbredelse.

3. Kabelrum: Udstyret med strømtransformatorer (CT'er), spændingstransformatorer (PT'er), jordingskontakter, kabelterminaler og overspændingsafledere til kabelforbindelse og beskyttelse.

4. Kontrolinstrumentrum: Indeholder beskyttelsesrelæer, instrumenter, kontrolkontakter, indikatorlys og sekundære kredsløb til overvågning og drift.

5. Trykaflastningskanal: Har en trykaflastningsanordning i toppen for sikkert at frigive buetryk og gas i tilfælde af interne fejl, der forhindrer skader på kabinettet og personskade.

Kerneegenskaber og fordele

1. Aftageligt vogndesign: Medium Voltage 11kV indendørs Vcb Panel vognen er fuldstændig udskiftelig, hvilket gør det muligt til hurtig inspektion og udskiftning uden at kræve fuldstændig strømskinneafbrydelse, hvilket reducerer nedetiden markant.
2. Omfattende fem-forebyggende mekanisk sammenlåsning:
- Forhindrer utilsigtet åbning og lukning af afbrydere
- Forhindrer at skubbe eller trække afbrydervognen under belastning
- Forhindrer utilsigtet lukning af jordingskontakten, mens den er strømførende
- Forhindrer strøm til jordingskontakten, når den er i lukket position
- Forhindrer utilsigtet adgang til et strømførende rum

3. Fuldt lukkede uafhængige rum: Metalskillevægge adskiller funktionelle områder, der effektivt undertrykker lysbuen udbredelse og gensidig indblanding.

4. Betjening og vedligeholdelse foran: Alle operationer og vedligeholdelse kan udføres fra forsiden af kabinettet, sparer installationsplads.

5. Høj pålidelighed og høj sikkerhed: Opfylder internationale almindelige standarder, med høje isoleringsniveauer og stærk fejlmodstand.

6. Modulært design: Kan fleksibelt konfigureres som indgående linjeskab, udgående linjeskab, måleskab, skinnesektionsskab mv.

Hovedapplikationsscenarier

1. Indgående ledningsskab (strømforsyningsmodtagelse)

2. Udgående linjeskab (strømfordeling til belastninger, motorer og transformere)

3. Motorstyreskab (stor motorstart, stop og beskyttelse)

4. Transformatorføderskab (distributionstransformatorbeskyttelse)

5. Skinnesektionsskab (skinnesektionering og automatisk overførselskobling)

Faktiske ansøgningssager

Case 1: En stor petrokemisk industripark i Jiangsu-provinsen

Projektudfordringer: Det petrokemiske anlæg har ekstremt høje krav til strømforsyningskontinuitet, sikkerhed og fejltolerance, der kræver langsigtet stabil drift.
Løsning: 36 Usune KYN28A-12 vakuumafbryderskabe blev brugt til systemets indgående og udgående linjer og stor motorstyring.
Driftsresultater: Kontinuerlig og stabil drift i over 8 år uden større fejl, der effektivt opnår overbelastnings- og kortslutningsbeskyttelse, der sikrer uafbrudt produktion.

Case 2: Et kommercielt kompleks i Zhejiang-provinsen

Projektudfordringer: Begrænset plads i højhusets strømfordelingsrum, der kræver kompakt, sikker og let at vedligeholde udstyr.
Løsning: Konfigurer 22 Usune KYN28A-12 koblingsenheder med en front-tilgængelig struktur.
Driftsresultater: Høj pladsudnyttelse, bekvem vedligeholdelse og pålidelig beskyttelse af kritiske belastninger som f.eks som bygningsbelysning, klimaanlæg og brandsikring.

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

Ofte stillede spørgsmål

Q1: Hvad er forskellen mellem KYN28A-12 og KYN28-24?

A: Den største forskel er det nominelle spændingsniveau: KYN28A-12 er velegnet til 12kV (10kV klasse) systemer, mens KYN28-24 er velegnet til 24kV (20kV klasse) systemer. Begge er designet efter deres respektive spændingsniveauer med hensyn til isolationsafstand, valg af isoleringskomponent og interne komponentbedømte parametre.

Q2: Kan Usune tilpasse dette vakuumafbryderskab til eksportprojekter?

A: Ja. Som en professionel producent kan Usune justere parametre i henhold til projektets krav for at opfylde forskellige regionale standarder såsom IEC og ANSI, og kan tilpasse afbrydermodeller, beskyttelsesrelæer og dimensioner.

Q3: Hvad er levetiden og vedligeholdelsescyklussen for mellemspændings 11kV indendørs Vcb-panelet?

A: Under normale vedligeholdelsesforhold er den konstruerede levetid 20-30 år. Rutinemæssig vedligeholdelse primært omfatter isolationstestning, kontrol af afbryderkarakteristik og relækalibrering. Den udtrækkelige vogn struktur giver mulighed for hurtig udskiftning, hvilket reducerer vedligeholdelsesnedetiden markant.
