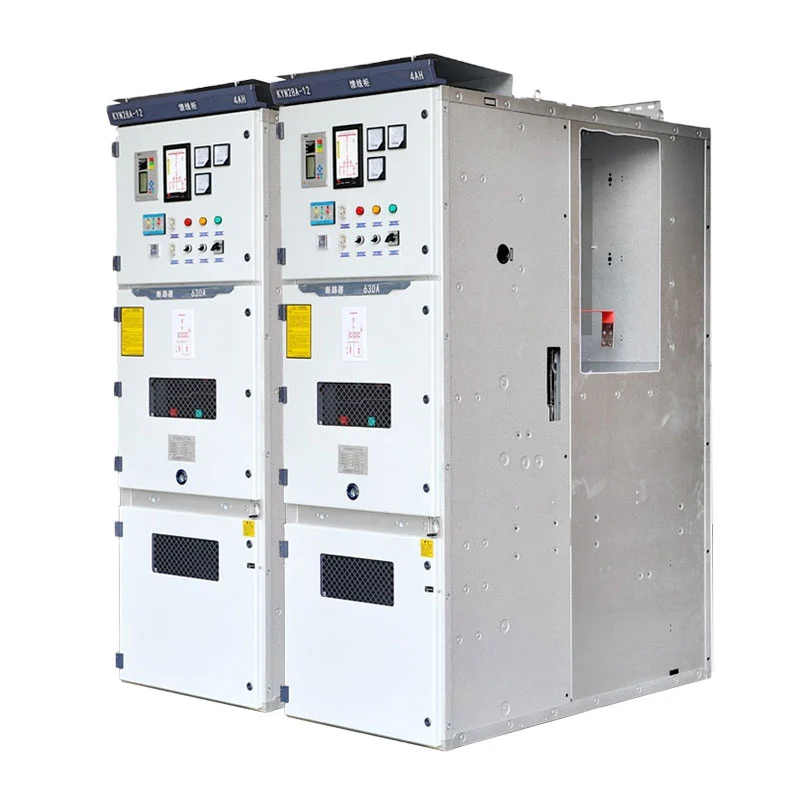

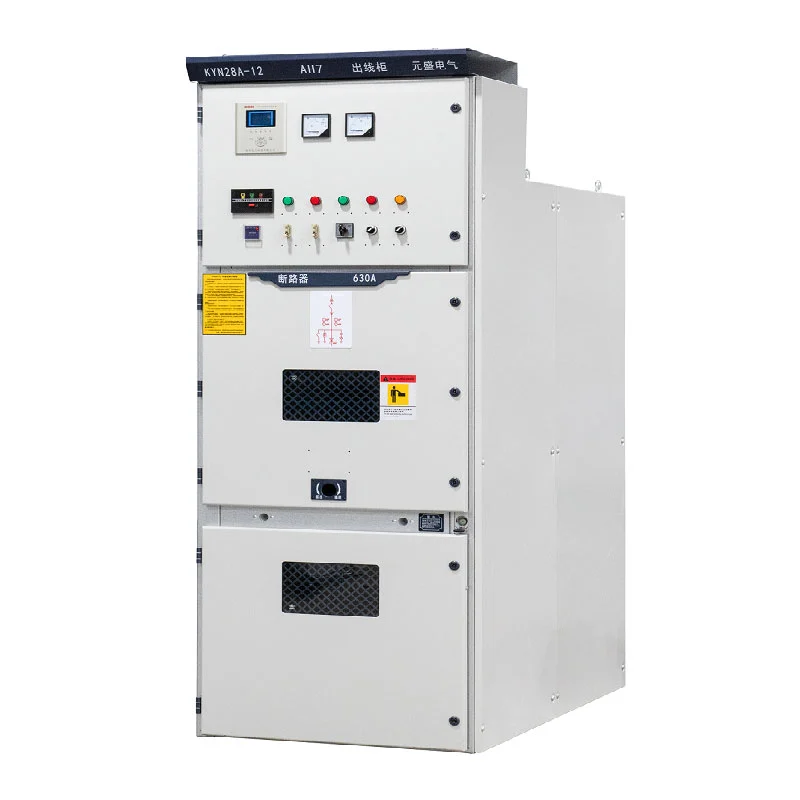

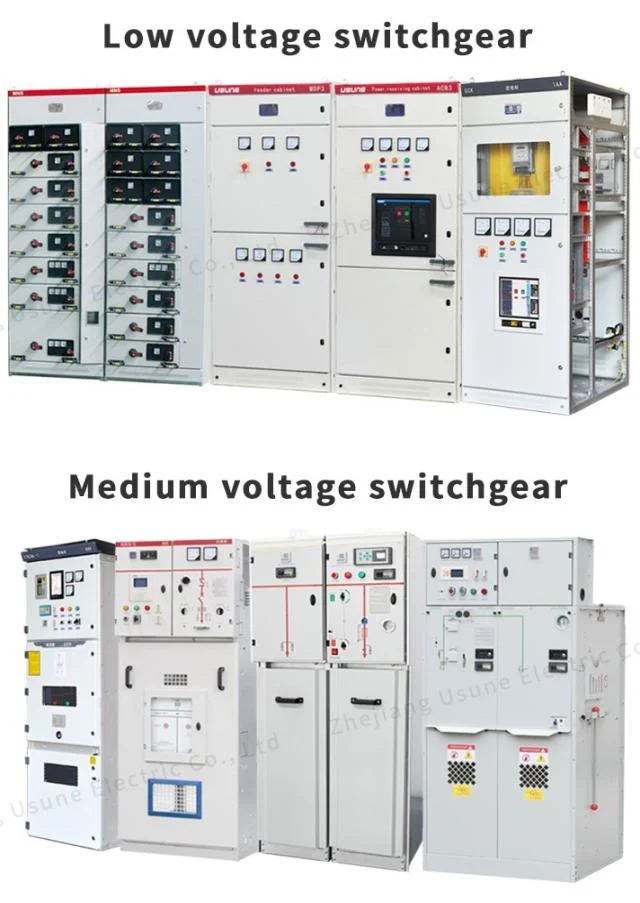

Medium Voltage Drawer Type Panel understøtter strømmodtagelse, feeder distribution, spændingsmåling, måling, bussektionering og isoleringsfunktioner. Usune forsyner udstyret med en ingeniørorienteret konfiguration tilgang og opererer under ISO 9001, ISO 14001 og ISO 45001 ledelsessystemer, med produkter designet iht. til gældende IEC- og GB-standarder og CE-certificering tilgængelig for relevante markeder.
Store elektriske projekter indeholder ofte flere uafhængige strømkredsløb snarere end en enkelt distributionslinje. Indgående strøm, transformatorfødere, motorkredsløb, målekredsløb og hjælpebelastninger kan alle kræve forskellige elektriske funktioner.
KYN28 Medium Voltage Drawer Type Panel gør det muligt at arrangere disse funktioner som separate skabe i et koordineret opstilling. Dette gør det muligt at bygge et distributionssystem op omkring projektets enkeltlinjediagram i stedet for at bruge en ensartet kabinetkonfiguration for hvert kredsløb.
For indkøbsteams kan denne modulære arkitektur forenkle udstyrsspecifikation, fordi kabinetfunktioner kan defineres i henhold til det faktiske elektriske netværk. Det gør det også muligt at planlægge den overordnede lineup efter antallet af foderautomater, nuværende krav, beskyttelsesordninger og fremtidige distributionsbehov.
Konfigurationen af et mellemspændingsdistributionssystem afhænger i høj grad af funktionen af hvert kredsløb. An indgående kredsløb modtager elektrisk strøm fra en opstrøms kilde, mens udgående kredsløb distribuerer strøm til transformere, motorer, produktionsudstyr eller andre belastninger.
Usune kan konfigurere KYN28-serien med indgående kabinetter, udgående kabinetter, PT- og spændingsmålingsskabe, måleskabe, bus-sektionsskabe og isolationsskabe. Hver skabstype kan integreres i overordnet koblingsanlæg i henhold til projektets elektriske arkitektur.
Denne kredsløbsbaserede tilgang er især nyttig til EPC-projekter, hvor koblingsudstyrsspecifikationen skal stemmer nøje overens med de godkendte el-tegninger.
Kravene til elektrisk distribution kan ændre sig, efterhånden som fabrikker udvider, produktionslinjer tilføjes eller infrastruktur kapaciteten stiger. Et koblingsudstyr, der kun er planlagt til den indledende elektriske belastning, kan blive vanskeligt ændre, når der kræves yderligere foderautomater.
Det modulære arrangement af KYN28-serien giver større fleksibilitet til at organisere forskellige kredsløb inden for en mellemspændings distributionssystem. Under projektplanlægningen kan kunderne reservere passende stillinger eller definere yderligere funktionsskabe efter forventede fremtidige krav.
Denne tilgang gør det muligt at betragte koblingsanlægget som en del af projektets langsigtede el arkitektur frem for kun som et individuelt stykke udstyr.
Det fysiske arrangement af mellemspændingsudstyr er en vigtig overvejelse for elektrisk rumdesign. Udstyret skal give tilstrækkelig betjeningsadgang, mens det passer inden for det tilgængelige installationsområde.

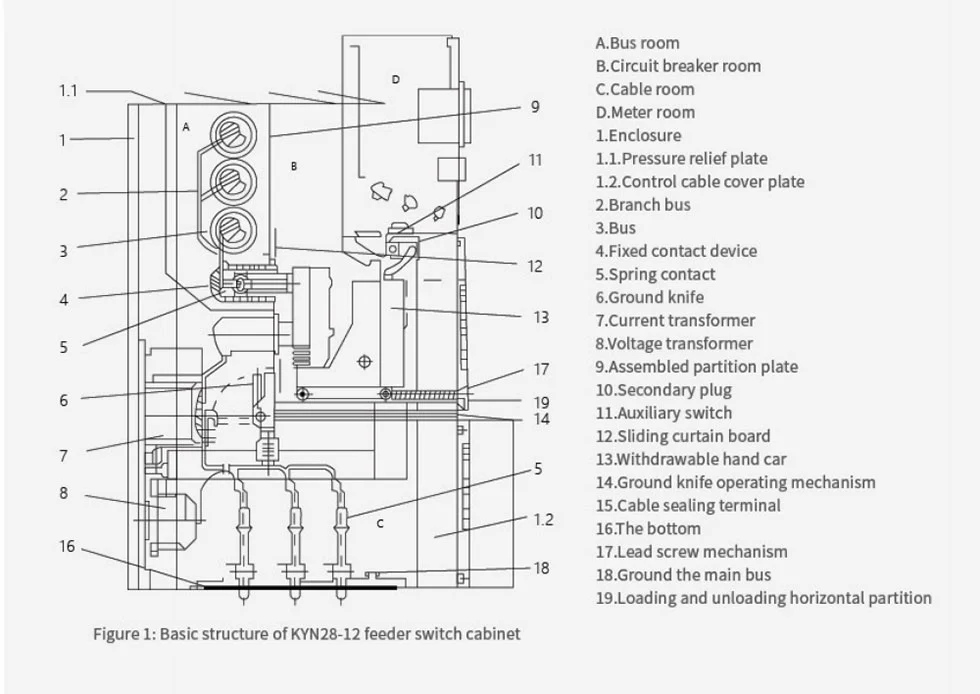

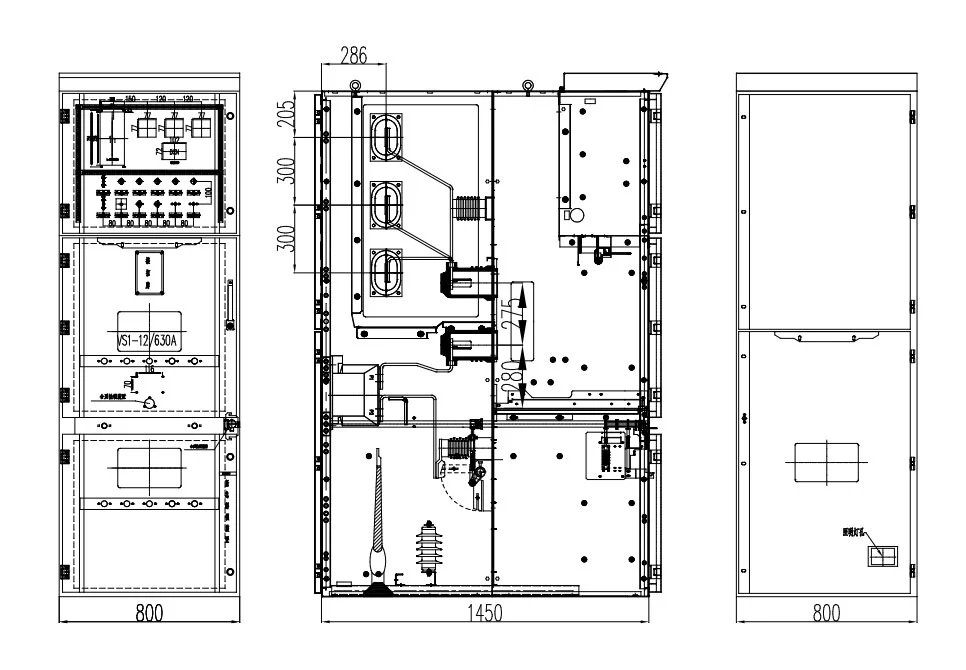

KYN28 Medium Voltage Drawer Type Panel bruger en metal-indkapslet struktur med front-side betjening og vedligeholdelse. Afbryder-, samleskinne-, kabel- og kontrolsektioner er arrangeret som selvstændige rum, hvilket skaber en overskuelig organiseret kabinetstruktur.
For designere af elektriske rum hjælper denne konfiguration med at etablere et mere forudsigeligt udstyrslayout og gør det muligt koblingsudstyr skal planlægges omkring de tilgængelige rumdimensioner og kabelforbindelseskrav.
I et distributionssystem, der indeholder flere feeders, kan vedligeholdelseskravene variere mellem individuelle kredsløb. En fejl eller planlagt inspektion på et kredsløb skal styres i henhold til den elektriske driftsprocedure uden unødigt at forstyrre ikke-relaterede afsnit.
Den udtrækkelige funktionsenhed gør det muligt at flytte det relevante udstyr til en isoleret position til inspektion, test eller udskiftning. Det mekaniske aflåsningssystem styrer betjeningssekvensen og hjælper med at forhindre forkerte koblingshandlinger.
Dette gør udstyret velegnet til distributionssystemer, hvor individuel kredsløbsstyring er en vigtig del af den daglige elektriske drift.
Det indgående kabinet bruges til at modtage elektrisk strøm fra opstrøms strømkilden og forbinde den til mellemspændingsskinnesystem. Dens konfiguration kan bestemmes i henhold til det indgående kredsløbs nominelle strøm, beskyttelseskrav, målekrav og overordnet distributionsarkitektur.
Udgående kabinetter distribuerer mellemspændingsstrøm til nedstrøms transformere, motorer, feedere eller andre elektriske belastninger. Antal og specifikation af udgående skabe kan planlægges efter projektets belastningsfordeling og foder arrangement.
PT-skabet bruges til spændingsmåling og relaterede elektriske overvågningsfunktioner. Det kan integreres i koblingsanlægget, hvor projektet kræver spændingstransformation og måling indenfor mellemspændingen distributionssystem.
Måleskabet kan rumme udstyr til måling af elektrisk energi til applikationer, der kræver dedikeret effektmåling. Dens konfiguration kan koordineres med projektets måling og brugskrav.
Bus sectionalizer-skabet bruges til at opdele eller forbinde sektioner af mellemspændingsskinnen iht system design. Dette arrangement kan give større fleksibilitet ved design af distributionsnetværk med flere strømkilder eller bussektioner.
Isolationsskabet giver en dedikeret konfiguration til krav til elektrisk isolering. Dens arrangement skal bestemmes i henhold til projektets koblingssekvens, jordingsskema og elektriske sikkerhed procedurer.
Produktionsfaciliteter indeholder ofte produktionslinjer, motorer, transformere, kompressorer, pumper og hjælpeudstyr systemer med forskellige strømkrav. Et modulært koblingsudstyr kan organisere disse kredsløb i henhold til fabrikkens elektriske distributionsstruktur.
Understationer kan kræve flere indgående, udgående, måle- og bussektionskredsløb. Det modulære kabinet arrangement giver ingeniører mulighed for at udvikle et komplet koblingsudstyr baseret på transformerstationens enkeltlinjediagram.
Minedrift involverer typisk flere elektriske belastninger fordelt på forskellige områder af stedet. Den udstyr kan konfigureres til at understøtte feeder distribution og strømstyring til motorer, pumper, ventilation systemer og procesudstyr.
Store kommercielle bygninger og højhuse kræver organiseret mellemspændingsmodtagelse og distribution. Forskellige skabsfunktioner kan kombineres i henhold til bygningens transformer, feeder, måling og el-rum krav.
Infrastrukturprojekter såsom transportfaciliteter og specialiserede industrielle installationer kan indeholde flere elektriske belastninger med forskellige driftskrav. Den modulære konfiguration giver fleksibilitet til at integrere disse kredsløb i ét koordineret mellemspændingsdistributionssystem.
| Punkt | Specifikation |
| Nominel spænding | 3,6 kV, 7,2 kV, 12 kV |
| Nominel frekvens | 50Hz / 60Hz |
| Nominel strøm | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nominel kortslutningsbrudstrøm | 25kA, 31,5kA, 40kA, 50kA |
| Vurderet korttidsmodstandsstrøm | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Beskyttelsesgrad | IP4X eksternt kabinet, IP2X interne rum |
| Omgivelsestemperatur | -15°C til +40°C |
| Højde | ≤1000m, nedsat for højere højder |
| Installation | Indendørs |
Den endelige nominelle spænding, strøm, kortslutningskapacitet, kabinetkombination og funktionel enhedsarrangement skal bekræftes i henhold til projektets elektriske diagram og tekniske specifikationer.
Udstyret er beregnet til indendørs installation med en omgivelsestemperatur mellem -15°C og +40°C. Dagligt gennemsnit relativ luftfugtighed bør ikke overstige 95%, mens månedlig gennemsnitlig relativ luftfugtighed ikke bør overstige 90%.
Installationsmiljøet skal være fri for eksplosive eller ætsende gasser, ledende støv og kraftige vibrationer. Hvis udstyret skal fungere uden for disse standardbetingelser, bør miljøkravene være det bekræftet med Usune før teknisk design og produktion.
Udstyret er blevet refereret til Cas-space Rocket Launch Project, et specialiseret infrastrukturprojekt kræver et organiseret mellemspændingselektrisk distributionssystem.
For rumfartsinfrastruktur kan det elektriske netværk indeholde flere typer belastninger, der betjener forskellige faciliteter og understøttende systemer. I stedet for at stole på ét ensartet skabsarrangement, skal distributionssystemet gøre det imødekomme indgående strøm, feederkredsløb, målefunktioner og andre elektriske krav inden for en koordineret konfiguration.
Den modulære opbygning af KYN28-serien gør det muligt at arrangere forskellige funktionelle skabe i henhold til projektets eldistributionsordning. Dette giver ingeniører større fleksibilitet, når de skal koordinere koblingsanlæg med anlæggets elnet og elektriske rumindretning.
Projektreferencen demonstrerer, hvordan Usunes modulære mellemspændingsdistributionsudstyr kan integreres i specialiseret infrastruktur, hvor organiseret kredsløbskonfiguration og projektspecifik elektrisk planlægning er vigtigt.
KYN28-serien er designet i henhold til gældende IEC- og GB-standarder for mellemspændingsmetalkapslede koblingsudstyr og elektrisk distributionsudstyr.
Usune opererer under ISO 9001 Quality Management System, ISO 14001 Environmental Management System og ISO 45001 Arbejdsmiljøledelsessystem. CE-certificering er også tilgængelig for relevante internationale markedskrav.
Produkttestrapporter, tekniske specifikationer og relevant kvalitetsdokumentation kan leveres iht kunde- og projektkrav.
Usune understøtter koblingskonfiguration i henhold til kundens elektriske diagrammer i stedet for at begrænse projekter til ét standard skabsarrangement. Denne tilgang er velegnet til EPC-entreprenører, elektriske distributører, system integratorer og industrielle brugere med forskellige kredsløbskrav.
Usune har mere end 14 års erfaring inden for elektrisk udstyr og har et erfarent R&D-team i stand til at understøtte projektspecifikt design og teknisk konfiguration.
Kvalitetsinspektion er implementeret gennem hele fremstillingsprocessen, dækkende komponenter, montage, elektrisk test og færdigt udstyr. Rutinetests gennemføres før forsendelse for at verificere produktets ydeevne.
For standardkonfigurationer er den typiske produktionsperiode cirka 15-20 dage efter teknisk bekræftelse og betaling. Den faktiske leveringstid afhænger af produktkonfigurationen, ordremængden og projektkravene.
Usune leverer produkttestrapporter og teknisk dokumentation til støtte for kundeinspektion, leverandør kvalifikation, projektgodkendelse og idriftsættelsesprocedurer.
Et mellemspændingspanel af skuffetype er et indendørs metallukket koblingssystem, der bruger udtrækkelige funktionsenheder til mellemspændingsstrømmodtagelse, distribution, måling, kontrol og beskyttelse. Dens modulære konfiguration gør det muligt at kombinere forskellige skabsfunktioner i henhold til det elektriske system.
KYN28-serien understøtter 3,6 kV, 7,2 kV og 12 kV applikationer. De nøjagtige nominelle spændings- og isolationskrav skal bekræftes i henhold til kundens elektriske system.
Ja. Indgående, udgående, PT-, måler-, bus-sektionsfordeler og isolationsskabe kan kombineres i ét koblingsanlæg opstilling i henhold til projektets enkeltlinjediagram og distributionskrav.
Ja. Det modulære arrangement er velegnet til fabrikker med flere feedere, motorer, transformere og produktion belastninger, der kræver organiseret mellemspændingsstrømfordeling.
Det modulære skabskoncept giver projektingeniører mulighed for at planlægge forskellige funktionelle enheder i henhold til aktuelle og forventede distributionsbehov. Fremtidig udvidelse bør overvejes under det indledende el-rum og design af koblingsudstyr.
Ja. Usune understøtter OEM-krav, herunder kundelogoer, firmanavne og projektspecifikke konfigurationer, med forbehold for teknisk bekræftelse.
For standardkonfigurationer er den typiske produktionsperiode cirka 15-20 dage efter teknisk bekræftelse og betaling. Den endelige tidsplan afhænger af ordremængde og konfiguration.
Usune kan levere tekniske specifikationer, produkttestrapporter, kvalitetsdokumentation og andet projektrelateret dokumenter i henhold til kundens krav.
Standardgarantiperioden er 12 måneder fra forsendelsesdatoen, med forbehold af de aftalte tekniske og kommercielle forhold.
Hvis du køber mellemspændingsskuffepanel til et produktionsanlæg, en transformerstation, et mineprojekt, erhvervsbygning, infrastrukturanlæg eller specialiseret elektrisk installation, kan Usune levere en konfiguration baseret på dine faktiske distributionskrav.
Send dit enkeltlinjediagram, nominel spænding, nominel strøm, kortslutningsniveau, antal indgående og udgående kredsløb, skabsfunktioner og installationsforhold til Usune for teknisk evaluering og tilbud.
