Medium Voltage Vcb Panel er velegnet til kraftværker, transformerstationer, industrianlæg, minevirksomheder, kommercielle bygninger og andre indendørs mellemspændingsdistributionsprojekter. Usune fremstiller udstyret i henhold til gældende IEC- og GB-standarder og opererer under ISO 9001, ISO 14001 og ISO 45001 ledelse systemer, med CE-certificering tilgængelig for internationale markedskrav.

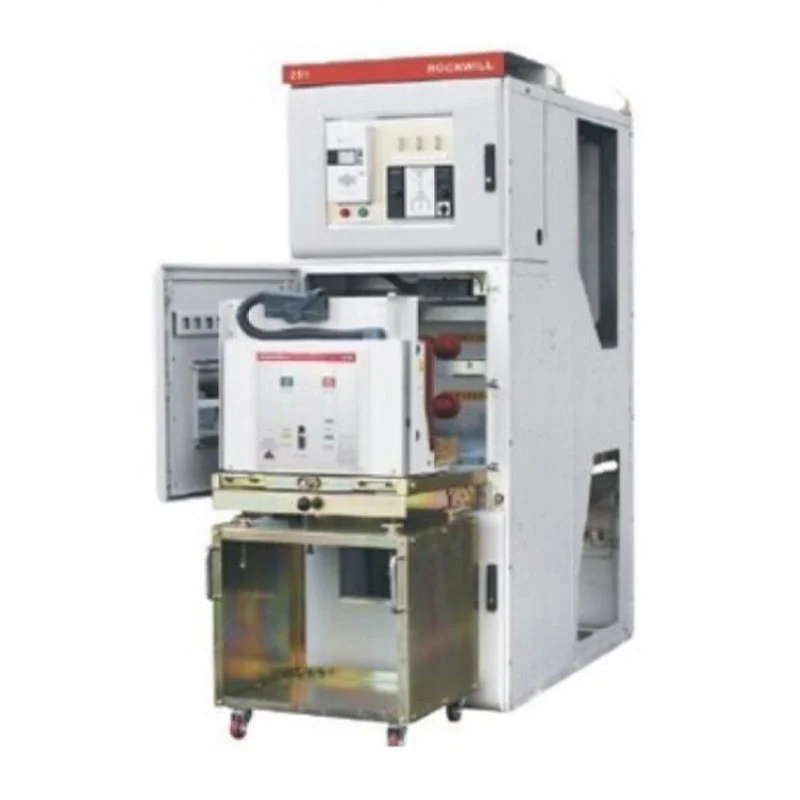

Hovedtræk ved dette koblingsudstyr er dets udtrækkelige vakuumafbryderarrangement. I stedet for permanent fastgørelse af afbryderen inde i skabet, afbryderen er installeret på en bevægelig vogn, der kan flyttes mellem service-, test- og isolerede positioner i henhold til driftsproceduren.
Dette design giver praktiske fordele under inspektion, udskiftning og fejlfinding. Strømafbryder vogne, PT-vogne og isolatorvogne kan konfigureres i henhold til det elektriske skema, mens udtrækkelig struktur giver vedligeholdelsespersonale adgang til det relevante udstyr uden at afmontere komplet skab.
Til transformerstationer og industrielle distributionssystemer, hvor planlagt vedligeholdelse og udskiftning af udstyr skal være afsluttet effektivt, kan det udtrækkelige design forenkle serviceoperationer og reducere den nødvendige tid udstyrsindgreb.
Sikker drift er en vigtig købsovervejelse for mellemspændingskoblingsudstyr på grund af forkerte koblingssekvenser kan skabe alvorlige elektriske farer. KYN28-serien inkorporerer et mekanisk femsikret interlock-system designet til at begrænse ukorrekte betjeningsprocedurer.
Interlock-strukturen forhindrer fejlfunktion af afbryderen, forhindrer vognen i at blive trukket eller skubbet ned belastning, forhindrer jordingskontakten i at blive lukket, når kredsløbet er strømførende, forhindrer kredsløbet i at blive aktiveres, mens jordingskontakten er lukket, og forhindrer personale i at komme ind i strømførende rum.
Dette mekaniske sammenlåsningsarrangement giver en ekstra fysisk sikkerhedsbarriere under omskiftning og vedligeholdelsesoperationer, der hjælper operatører med at følge den korrekte driftssekvens.

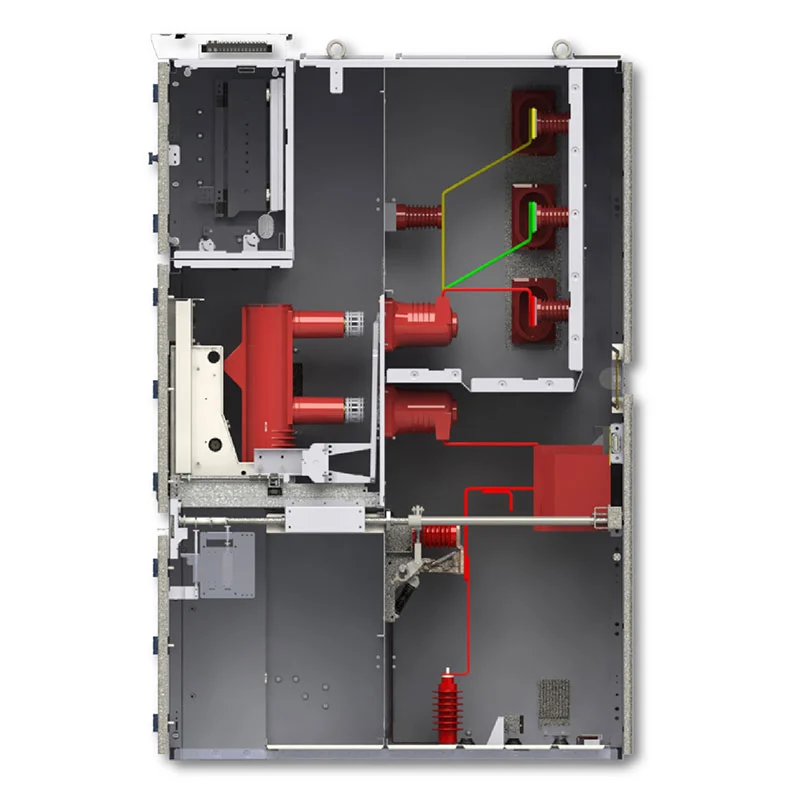

Medium Voltage Vcb Panel vedtager en metalopdelt intern struktur, der adskiller det primære elektriske sektioner. Afbryderrummet, samleskinnerummet, kabelrummet, instrument- og kontrolrummet og trykaflastningssektionen er arrangeret uafhængigt.
Denne opdelte konstruktion hjælper med at begrænse udbredelsen af en intern fejl og adskiller forskellige elektriske komponenter under inspektion og vedligeholdelse. Det gør også det indvendige elektriske layout nemmere for operatører og vedligeholdelsespersonale at forstå.
De topmonterede trykaflastningsklapper giver en kontrolleret vej til at frigive tryk i tilfælde af en intern lysbuefejl, der hjælper med at reducere den potentielle indvirkning af fejltryk på personale og omgivende udstyr.
Skabet er designet til front-side betjening og vedligeholdelse, hvilket kan være værdifuldt, når elrummet har begrænset adgang bagtil. Operatører kan udføre rutinemæssige omskiftnings- og vedligeholdelsesprocedurer fra forsiden af udstyr i henhold til den godkendte driftssekvens.
Arrangementet med frontadgang hjælper også med at forenkle planlægning af udstyrsrum og kan reducere den nødvendige plads bagved skab til rutinemæssig vedligeholdelse. En indbygget kondensvarmer kan konfigureres til fugtige miljøer for at hjælpe med at reducere kondens-relaterede risici inde i kabinettet.
Forskellige mellemspændingsdistributionssystemer kræver forskellige kabinetfunktioner. Udstyret kan konfigureres som et indgående skab til at modtage strøm fra opstrømsnetværket, et udgående skab til at forsyne feeders eller motorer, et PT- og spændingsmåleskab, et måleskab, et bus-sektionsskab eller en isolering kabinet.
Denne konfigurationsfleksibilitet gør det muligt for EPC-entreprenører, elektriske systemintegratorer og industrielle brugere at udvikle sig koblingsopstillinger i henhold til projektets enkeltlinjediagram frem for at vedtage et identisk kabinet arrangement for hver ansøgning.
Kraftværker kræver pålideligt mellemspændingsudstyr til at modtage, distribuere og kontrollere elektrisk strøm inden for hjælpe- og distributionssystemer. Det udtrækkelige VCB-arrangement giver en praktisk løsning til kredsløbsbeskyttelse og omskiftning, samtidig med at vedligeholdelsesteams kan fjerne eller udskifte afbrydervognen, når påkrævet.
I understationer kan koblingsudstyret konfigureres til indgående feeders, udgående kredsløb, bus sektionering, spænding måling og andre fordelingsfunktioner. Rumstrukturen og det femsikre sammenlåsningssystem hjælper understøtte sikre omskiftnings- og vedligeholdelsesprocedurer.
Fabrikker og industrielle faciliteter driver ofte flere motorer, transformere, produktionslinjer og hjælpeudstyr elektriske systemer. Udstyret kan konfigureres til forskellige feeder- og motorbeskyttelseskrav, at levere centraliseret mellemspændingskobling og distribution inden for anlægget.
Mineanlæg kræver pålidelig elektrisk distribution til motorer, pumper, ventilationssystemer, forarbejdning udstyr og hjælpebelastninger. Den metalbeklædte konstruktion og udtrækkelige afbryderarrangement giver en praktisk konfiguration til indendørs mellemspændingsdistributionssystemer.
Store erhvervsbygninger og højhuse kan kræve mellemspændingsindgangs- og distributionsudstyr i dedikerede el-rum. Betjening og vedligeholdelse på forsiden kan hjælpe med at forenkle planlægning af udstyrsrum hvor installationspladsen er begrænset.
Medium Voltage Vcb Panel er tilgængelig til forskellige mellemspændings distributionskrav. Vigtigste tekniske parametre omfatter:
| Punkt | Specifikation |
| Nominel spænding | 3,6 kV, 7,2 kV, 12 kV |
| Nominel frekvens | 50Hz / 60Hz |
| Nominel strøm | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nominel kortslutningsbrudstrøm | 25kA, 31,5kA, 40kA, 50kA |
| Vurderet korttidsmodstandsstrøm | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Beskyttelsesgrad | IP4X eksternt kabinet, IP2X interne rum |
| Omgivelsestemperatur | -15°C til +40°C |
| Højde | ≤1000m, nedsat for højere højder |
| Installation | Indendørs |
Den faktiske nominelle spænding, strøm, kortslutningskapacitet, kabinetarrangement og andre tekniske parametre bør bekræftes i henhold til projektets enkeltlinjediagram og kundespecifikation.
Udstyret er designet til indendørs installation med et omgivende temperaturområde på -15°C til +40°C. Det daglige den gennemsnitlige relative luftfugtighed bør ikke overstige 95 %, mens det månedlige gennemsnit ikke bør overstige 90 %.
Installationsmiljøet skal være fri for eksplosive eller ætsende gasser, ledende støv og kraftige vibrationer. For installationer uden for standard servicebetingelser bør tekniske krav bekræftes med Usune før produktion, så den passende konfiguration kan evalueres.
Usune har mere end 14 års erfaring inden for elektrisk udstyr og har et erfarent R&D-team i stand til at udvikle udstyrskonfigurationer i henhold til projektspecifikke krav.

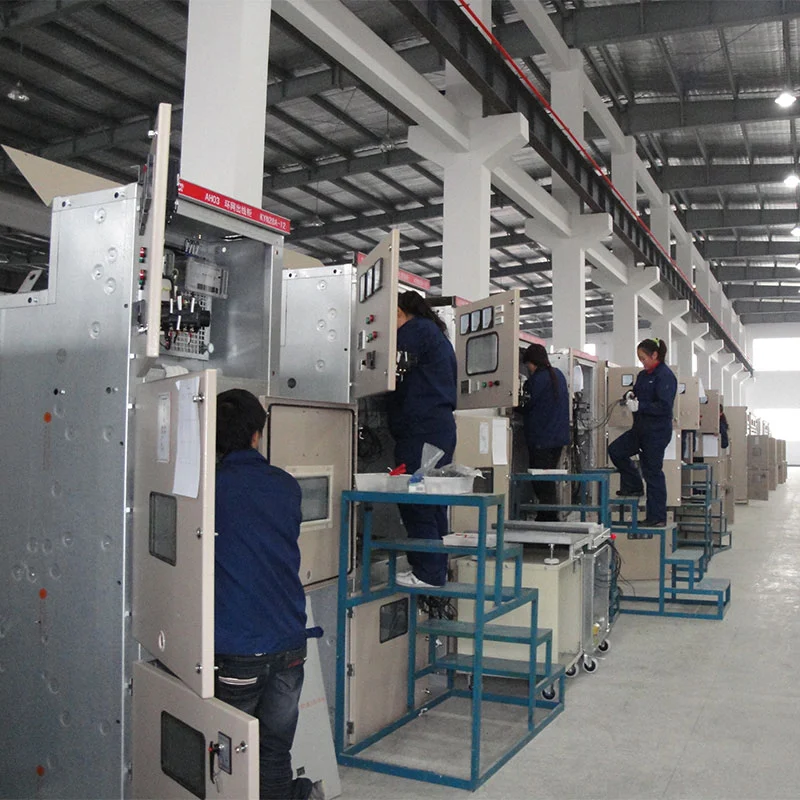

Kvalitetskontrol dækker komponenter, montage, elektrisk ydeevne og færdige produkter. Rutineprøver er udføres før udstyret forlader fabrikken for at verificere produktets ydeevne og sikre, at det leverede koblingsudstyr opfylder de aftalte tekniske krav.
Forskellige projekter kan kræve forskellige strømklassifikationer, skabskombinationer, beskyttelsesarrangementer og kontrol funktioner. Usune leverer teknisk kommunikation og konfigurationssupport baseret på kundens enkeltlinjediagrammer og tekniske specifikationer.
For standardkonfigurationer kan Usune give en produktionsperiode på cirka 15-20 dage efter bekræftelse og betaling, med den faktiske leveringstid afhængig af konfiguration og ordremængde.
Usune vedligeholder produkttestrapporter og relevant teknisk dokumentation for at understøtte kundeinspektion, projekt godkendelse og leverandørkvalifikationsprocedurer.
Udstyret er blevet refereret til Cas-space Rocket Launch Project, hvor mellemspænding elektrisk distributionsudstyr var påkrævet til specialiseret rumfartsinfrastruktur.
Raketopsendelsesfaciliteter indeholder kritiske elektriske belastninger og understøttende systemer, der kræver pålidelig strøm distribution og kontrollerede koblingsprocedurer. I denne type projekt skal koblingsanlæggets konfiguration overveje ikke kun elektrisk kapacitet, men også driftssikkerhed, fejlisolering, vedligeholdelsesadgang og udstyrsintegration i det overordnede strømdistributionssystem.
Den udtrækkelige vakuumafbryderstruktur og femsikre mekaniske sammenlåsningssystem giver en passende konfiguration til kontrollerede koblings- og vedligeholdelsesoperationer. Den ruminddelte skabsstruktur yderligere understøtter adskillelse mellem afbryder, samleskinne, kabel og kontrolsektioner.
Projektreferencen demonstrerer anvendeligheden af Usunes mellemspændingskoblingsteknologi til specialiserede infrastruktur, hvor pålidelighed af elektrisk distribution og driftssikkerhed er vigtig teknik overvejelser.
Produktet er fremstillet med henvisning til gældende IEC- og GB-krav til mellemspændingsanlæg og elektrisk udstyr. Usune opererer efter et ISO 9001 Quality Management System, ISO 14001 Environmental Management System og ISO 45001 Arbejdsmiljøledelsessystem.
Produktet fås også med CE-certificering til relevante internationale markeder. Testrapporter og teknisk dokumentation kan leveres i henhold til projekt- og kundekrav.
Standardkonfigurationen dækker 3,6 kV, 7,2 kV og 12 kV applikationer. For et specifikt projekt er den nominelle spænding og isoleringsparametre skal bekræftes i henhold til kravene til det elektriske system.
Den udtrækkelige vogn gør det muligt at flytte vakuumafbryderen mellem drifts- og isolerede positioner. Dette gør inspektion, test, udskiftning og vedligeholdelse mere bekvemt end en permanent fast afbryder arrangement.
Det femsikre system er en mekanisk sikkerhedslås designet til at forhindre forkerte betjeningssekvenser. Det hjælper forhindre forkert betjening af afbryderen, vognens bevægelse under belastning, forkert betjening af jordafbryderen, spænding og jordet kredsløb og utilsigtet adgang til strømførende rum.
Ja. Tavleanlægget kan arrangeres som indgående, udgående, PT, måling, bus sektionsdeler eller isolationsskabe i henhold til projektets elektriske konfiguration.
Ja. Usune understøtter OEM-krav såsom kundelogoer, firmanavne og projektspecifikke konfigurationer, med forbehold for teknisk og produktionsbekræftelse.
For standardkonfigurationer er den typiske produktionsperiode omkring 15-20 dage efter betaling og teknisk bekræftelse. Den faktiske leveringstid afhænger af produktkonfigurationen, mængden og projektkravene.
Usune udfører kvalitetsinspektion fra komponenter gennem slutmontering og udfører rutinetest før afsendelse. Relevante testrapporter kan leveres i henhold til kunde- og projektkrav.
Standardgarantiperioden er 12 måneder fra forsendelsesdatoen, afhængigt af det aftalte salgs- og tekniske produkt forhold.
Hvis du køber mellemspændings Vcb-panel til et kraftværk, transformerstation, industrianlæg, mineprojekt, kommerciel bygning eller specialiseret infrastrukturprojekt, kan Usune levere konfigurationssupport baseret på din elektriske krav.
Send dit enkeltlinjediagram, nominel spænding, nominel strøm, kortslutningsniveau, kabinetmængde og påkrævet funktioner til Usune for teknisk evaluering og tilbud.
