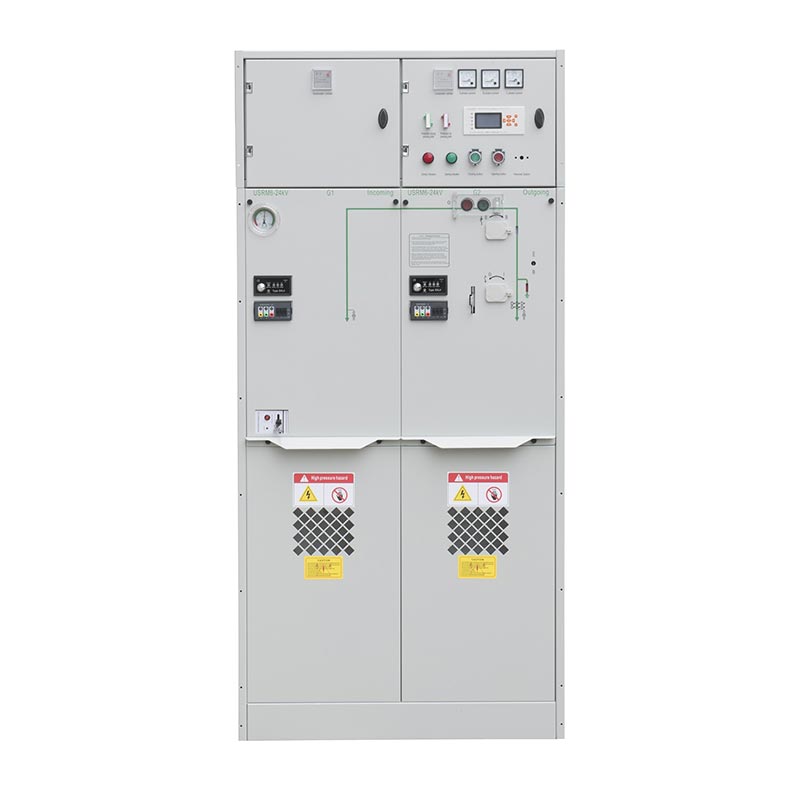

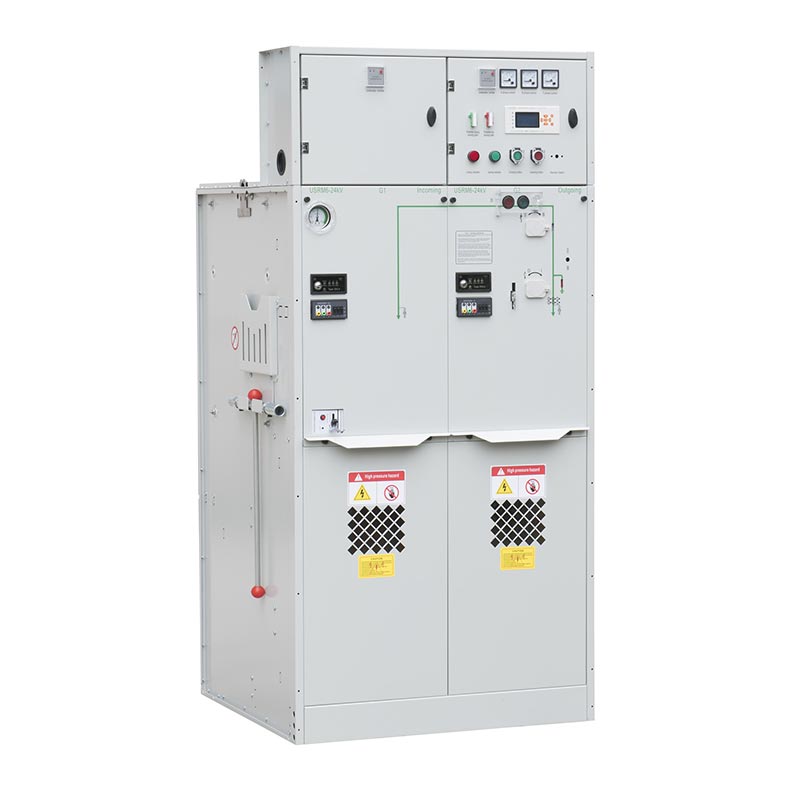

USRM6-serien Sf6 gasisoleret koblingsudstyr er et fuldt isoleret system uafhængigt udviklet af USUNE. Dens vigtigste kredsløbsafbryderydelse, og alle elektriske komponenter er forseglet og isoleret med SF6-gas under tryk. Den fuldt ud lukket struktur beskytter hele enheden mod eksterne miljøpåvirkninger, hvilket effektivt sikrer drift pålidelighed og personalesikkerhed, der opnår vedligeholdelsesfri drift gennem hele dens livscyklus. Produktet vedtager en standard modulær enhed og en fast kombination modulær enhedsdesign, der understøtter det udvidelige hovedskinnevalg. Den opnår fuld modularitet, fuld isolering og fuld indkapsling, hvilket sikrer høj pålidelighed og sikkerhed, mens den opfylder fleksible og kompakte koblingsudstyr krav til elnet noder, slutbrugere og sekundære understationer gennem rig modul kombinationer.
Integrering af flere funktionelle moduler såsom belastningsafbryderenheder (C), belastningsafbryder + sikringskombinationsenheder (F), kredsløb afbryderenheder (V), måleenheder (M) og samleskinne PT enheder (PT), kan frit kombineres til ringhovedenheder, fleksibel tilpasning til forskellige strømdistributionsscenarier og brugerbehov, hvilket forbedrer produktet markant anvendelighed og fleksibilitet.
Sf6 gasisolerede koblingsanlægs hovedkredsløbssektion (hovedskinne) og kontaktydeevne er indkapslet i en rustfri stål svejset gasboks. Hovedkredsløbet er forbundet til ydersiden gennem en gasboksbøsning i overensstemmelse med DIN47636 standarder. Indgående og udgående kabler forbindes ved hjælp af fuldt isolerede lukkede aftagelige stik. Den gasboks har en IP67-beskyttelsesklassificering, der effektivt isolerer det ydre miljø og giver kortvarig oversvømmelse og kondensbeskyttelse, der sikrer stabil drift selv under barske forhold.
Den kan kombineres med forskellige standard modulære enheder for at danne en standard skabstype, ikke-udvidelig fast ring netværksswitch (en enkelt SF6 isoleret gasboks kan kombineres med op til 6 enheder). Den kan også kombineres med forskellige moduler til at danne udvidelige enheder, der opnår forskellige kombinationsformer gennem dedikeret fuldt isoleret samleskinne stik for at imødekomme behovene for strømafsendelse i forskellige regioner, typer og kunder.
Hovedkredsløbskomponenterne og kontaktydeevnen er indkapslet i gasboksen i rustfrit stål, forbundet til udvendigt via bøsninger for at undgå direkte kontakt med strømførende dele. Udstyret med pålidelige trykaflastningsanordninger og kanaler, beskytter det effektivt personale og udstyrs sikkerhed i tilfælde af ulykker. En omfattende mekanisk låseanordning minimerer risikoen for fejlbetjening, hvilket øger sikkerheden og pålideligheden yderligere.
Det SF6 gasisolerede koblingsudstyr er udstyret med en selvudviklet og designet fjederbetjeningsmekanisme. Gennem omfattende kvalitetskontrol fra design til produktion og indbrud, mekanismens pålidelighed og stabilitet er sikret, hvilket giver en højkvalitets betjeningsmekanismeløsning til USRM6-serien og lignende SF6-gasisoleret koblingsudstyr.
- Alholdning: ≤4000m (For højder over 1000m skal du informere leverandøren på forhånd for at justere oppustningstrykket; for højder over 2000m justeres trykket for at eliminere overspænding i kabinettet.)
- Omgivelsestemperatur: Maksimal +50 ℃, Minimum -40 ℃, 24-timers gennemsnitstemperatur, der ikke overstiger 35 ℃
- Omgivende luftfugtighed: 24-timers relativ luftfugtighed ikke over 95%, månedlig relativ luftfugtighed ikke over 90%
- Installationsmiljø: Ingen eksplosive eller ætsende gasser i det omgivende miljø; ingen alvorlige vibrationer eller stød på installationsstedet; forureningsniveau, der ikke overstiger klasse III som specificeret i GB/T5582.
Overholder strengt flere nationale standarder og industristandarder såsom GB3804-2004 og GB1984-2014 for at sikre produktet professionalisme og autoritet, der opfylder behovene i forskellige brugsscenarier.
Det Sf6 gasisolerede koblingsudstyr integrerer flere funktioner og kan prale af fordele såsom lille størrelse, vedligeholdelsesfri drift og upåvirket hovedkredsløb af eksterne miljøfaktorer. Det er særligt velegnet til barske miljøer såsom underjordiske, høje højder og kystnære steder, og er meget udbredt i industri- og minevirksomheder, jernbaner, lufthavne, bycentre og boligområder i Kina og globalt, hvilket giver stabile og pålidelig strømforsyningsstøtte til forskellige strømfordelingssystemer.
Alle kontakter skal betjenes med det tilhørende håndtag. Belastningskontakter/vakuumafbrydere og tilsvarende jording kontakter er mekanisk sammenlåste, og yderligere hængelåse kan tilføjes for at forhindre utilsigtet betjening. Jordingskontakter anvender en hurtigbetjeningsmekanisme: drejning med uret af håndtaget lukker kredsløbet, rotation mod uret åbner den. Før åbning eller lukning af lastafbryder-sikringskombienheden eller kredsløbet afbryder, skal energi lagres. Når energilagringen er fuldført, skal du trykke på den grønne knap for at åbne eller lukke kredsløb. Produktet er udstyret med fem sikkerhedslåsefunktioner; strømforsyning og afbrydelsesoperationer skal nøje overholde specifikationerne.
Sf6 gasisoleret koblingsudstyr er udstyret med løfteringe til hejsning og gaffeltruckhåndtering. Ved modtagelsen, inspicere for eventuelle skader under transport; enhver skade skal straks anmeldes til transportøren. Efter udpakning, kontroller betjeningshåndtagets integritet, sørg for, at trykmålerens viser er i den grønne zone, og udfør funktionstest af de mekaniske dele. Eventuelle mangler eller mangler skal meddeles leverandøren omgående. før installation og brug, opbevares på et tørt, ventileret sted og forsvarligt tildækket.
Alle komponenter i Sf6 Gas Isolated Switchgear er vedligeholdelsesfrie inden for deres specificerede levetid. Gassen tanken er lavet af rustfrit stål; beskadigede instrumentpaneler skal omgående repareres med maling for korrosion beskyttelse. Eksternt monterede mekaniske dele letter betjening og udskiftning; korrosionsbeskyttelse og smøring er påført før afsendelse. I ekstreme miljøer kræver roterende dele regelmæssig inspektion og vedligeholdelse og udskiftning om nødvendigt. Under normale driftsforhold er der ingen særlige inspektioner påkrævet; før brug skal du sikre dig, at trykmålerens viser er i den grønne zone.
Indeholder live-line komponentdetektion og faseverifikationsfunktioner. Elektrisk aflåsning og en matchende magnetisk lås forhindrer kabelrumsdøren i at blive åbnet, når det indgående kabel er strømførende, hvilket sikrer personalesikkerhed.
Kan udstyres med panelfejlindikator efter behov. I tilfælde af fase-til-fase eller jordfejl skal personale kan bekræfte den aktiverede status og fejlområdet gennem alarmindikatoren, hvilket hurtigt kan lokalisere fejlpunktet. Alarm information kan sendes til overvågningscenteret for at hjælpe patruljepersonale med at bekræfte fejlafsnittet og beliggenhed.
En digital strøm- og spændingsbeskyttelses- og måleenhed, der er egnet til beskyttelse, måling og kontrol af primært udstyr såsom ledninger og distributionstransformatorer. Det kan erstatte traditionel elektromagnetisk relæ beskyttelse. Gennem brugerterminalnetværk kan den realisere ordnet strømforbrugsdetektion, alarm, kontrol og intelligent strøminternet, der forbedrer intelligensniveauet i strømdistributionssystemet.
Som en professionel producent og leverandør af Sf6 Gas Isolated Switchgear er Zhejiang Usien Electric Co., Ltd. forpligtet til at levere højkvalitets USRM6-serieprodukter til globale kunder. Vi har et omfattende pre-sales, salgs- og eftersalgsservicesystem: pre-sales omfatter teknisk rådgivning og løsningsdesign; salg inkluderer installationsvejledning og idriftsættelse; og eftersalg omfatter rettidig vedligeholdelse og levering af reservedele. Vores Fabrikken overholder et princip om kvalitet først, streng kontrol af alle aspekter af produktionen for at sikre, at produkterne opfylder hinanden standarder og brugerbehov, der stræber efter at blive en betroet partner for brugere inden for strømdistribution i Kina og globalt.
Fabrik, vi kan garantere, at vores pris er rimelig og konkurrencedygtig.
Normalt citerer vi inden for 24 timer efter at have modtaget din forespørgsel.
Ja, selvfølgelig accepterer vi OEM.
Leveringstiden afhænger af de bestilte mængder, normalt inden for 15-20 dage efter modtagelse af betalingen.
Alle produkter vil blive inspiceret med udgangspunkt i tilbehør, og vil blive udført med rutinetest før afrejse vores fabrik.
Tag billeder eller video af kvalitetsproblemerne og send til os til vores kontrol og bekræftelse, så laver vi en tilfreds løsning til dig inden for 1-3 dage.
12 måneder fra leveringsdato.
● Vi er specialiseret på området i mere end 14 år og har et velerfarent R&D-team, der tager designet
og udviklingsarbejde for hvert projekt baseret på kundens særlige krav.
● Vi har ekstremt streng QC-procedure fra komponenter til færdige produkter.
● Konstant produktionsperiode inden for 15-20 dage.
● Vi har et komplet sæt af testrapporter for produkter.
● Et-trins løsning leveres.
