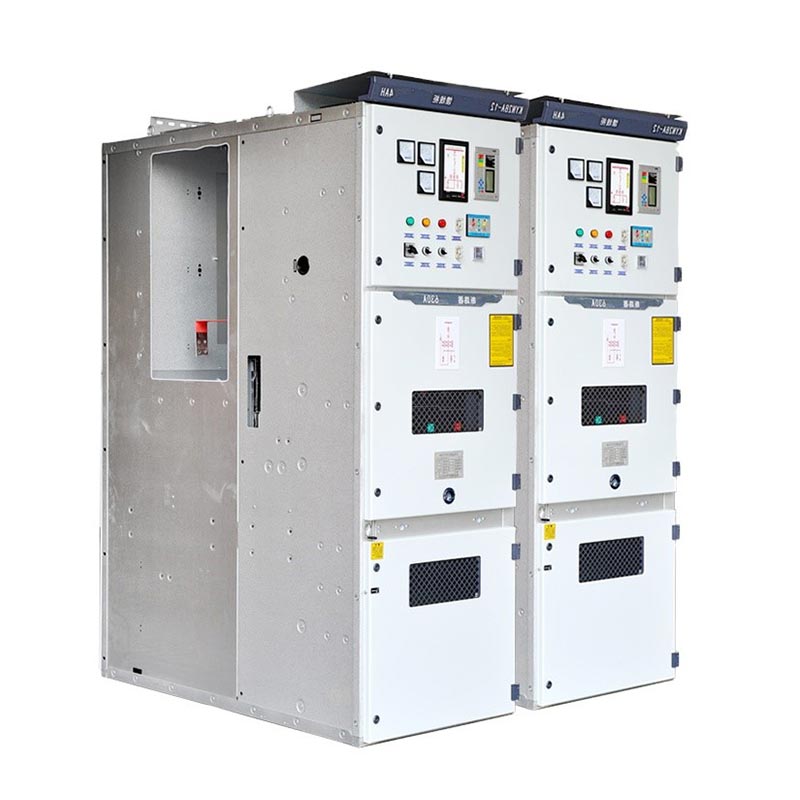

Kyn28 Koblingsudstyr 6kv

Usune Kyn28 Switchgear 6kV er et indendørs AC pansret udtrækkeligt metallukket koblingsudstyr, velegnet til 3,6kV~12kV spændingsniveauer, 50/60Hz trefasede vekselstrømssystemer, og er en central kontrol- og beskyttelsesenhed i strømmen transmissions- og distributionsproces. Udviklet og fremstillet uafhængigt af Zhejiang Usune Electric, dette produkt integrerer avancerede designkoncepter og modne fremstillingsprocesser, balancerer sikkerhed, pålidelighed og praktisk. Det opfylder strømfordelingsbehovene for segmenterede systemer med enkelt samleskinne og enkelt samleskinne og opnår stor skala anvendelse i kraft-, metallurgi-, kemi- og byggeindustrien, hvilket bidrager til det sikre og effektive drift af globale strømsystemer med stabil ydeevne.

Lavspændingskoblingsanlæg

Mellemspændingskoblingsudstyr

Kerne tekniske parametre

Strukturelt design og kerneegenskaber

1. Aftageligt modulært design

Kyn28 Switchgear 6kV kernekomponenten, vakuumafbryderen (kompatibel med VS1, VD4 osv.), er installeret på en mobil vogn. Til rutinemæssig vedligeholdelse, test eller udskiftning er det kun afbrydervognen, der skal være det fjernet til drift uden at skulle afbryde hele kabinettet, hvilket forkorter vedligeholdelsestiden markant og reducere virkningen af strømafbrydelser. Vognen er universel og kan hurtigt udskiftes, hvilket forbedrer systemet drifts- og vedligeholdelseseffektivitet.

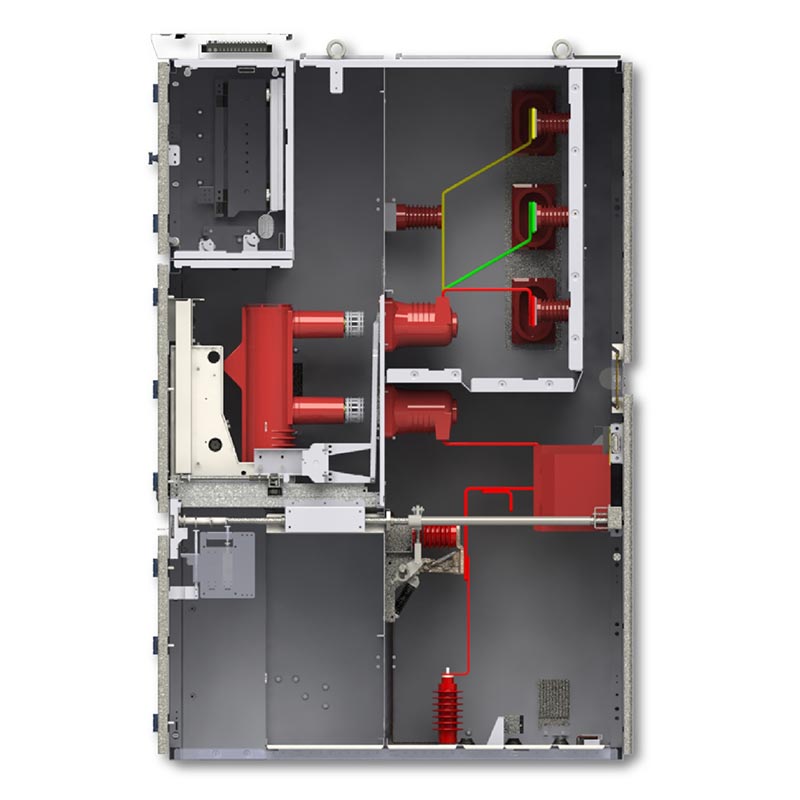

2. Metalbeklædt ruminddelt struktur

Kyn28 Switchgear 6kV kabinettet er opdelt i fire uafhængige rum af metalskillevægge: en samleskinne rum, et afbryderrum, et kabelrum og et lavspændingsinstrumentrum. hver kammerets strømførende komponenter er fuldstændigt isolerede, hvilket effektivt forhindrer spredning af fase-til-fase og fase-til-jord kortslutningsfejl, undgår kaskadefejl, reducerer risikoen for elektrisk stød under vedligeholdelse og forbedring af udstyrs driftssikkerhed.

3. Omfattende fem-forebyggende sammenlåsningsbeskyttelse

Udstyret med et mekanisk + elektrisk dobbelt fem-forebyggende sammenlåsningssystem, hvilket eliminerer fejlbetjening ved dens kilde:

- Forhindrer utilsigtet åbning eller lukning af afbrydere;

- Forhindrer at skubbe/fjerne afbrydervognen under belastning;

- Forhindrer lukning af jordingskontakten, mens den er strømførende;

- Forhindrer utilsigtet strømforsyning, når jordingskontakten er lukket;

- Forhindrer utilsigtet adgang til et strømførende rum.

4. Kompakt, effektiv og nem at udvide

Skabet har en kompakt struktur, hvilket sparer installationsplads. Dens modulære design giver mulighed for fleksibel kombination og udvidelse af skabstyper for at imødekomme udvidelsesbehovet i eldistributionssystemet. Den tilpasser sig nemt forskellige systemarkitekturer, såsom enkelt samleskinne og segmenterede systemer med enkelt samleskinne, hvilket letter fremtiden systemopgraderinger og integration.

Gældende miljøforhold

1. Omgivelsestemperatur: -10℃ ~ +40℃

2. Højde: ≤1000m (Tilpassede designs til højhøjdeområder over 1000m er tilgængelige)

3. Luftfugtighed: Daglig gennemsnitlig relativ luftfugtighed ≤95%, månedlig gennemsnitlig relativ luftfugtighed ≤90% (ikke-kondenserende)

4. Omgivende miljø: Ingen ætsende eller eksplosive gasser, ingen store mængder støv og ingen brændbare eller eksplosive medier

Typiske anvendelsesscenarier

1. Kraftværks hjælpesystemer: Bruges til at modtage, distribuere og beskytte kraftværket, hvilket sikrer stabil strømforsyning til generatorens hjælpeudstyr;

2. Industriel og minedrift Enterprise Power Distribution: Velegnet til industrielle scenarier med høj belastning såsom minedrift, metallurgi og kemiske industrier, der opfylder behovene for strømforsyningskontrol og overbelastnings-/kortslutningsbeskyttelse høj effekt udstyr;

3. Kommercielle bygninger og højhuse: Anvendes i understationer i store indkøbscentre, kontorbygninger, hoteller osv., at opnå sikker distribution og raffineret styring af bygningskraft;

4. Offentlige transformerstationer: Som det centrale mellemspændingsstrømforsyningsudstyr i by- og industritransformatorstationer, at sikre stabil drift af det regionale elnet.

Ansøgningssag fra den virkelige verden

Casestudie: Power Distribution Project for en valseværksproduktionslinje i en stor stålgruppe i Jiangsu-provinsen

Projektbaggrund: Det eksisterende koblingsanlæg i stålkoncernens valseværksværksted var ældet og hyppigt funktionsfejl, hvilket påvirker den kontinuerlige drift af produktionslinjen. Høj pålidelig mellemspænding koblingsudstyr var påkrævet til udskiftning.

Løsning: Der blev valgt 28 Usune KYN28-6KV koblingsenheder, kompatible med et 10kV strømfordelingssystem, med en mærkestrøm på 1600A og en korttidsmodstandsstrøm på 31,5kA (4s), konfigureret med VS1 vakuumkredsløb afbrydere.

Implementeringsresultater: I de tre år siden idriftsættelsen har udstyret fungeret uden fejl. Den fem-lags sammenlåsningssystem forhindrer effektivt fejlbetjening, og den opdelte struktur undgår spredning af fejl. Strømforsyningsstabiliteten i valseværkets produktionslinje er forbedret med 99,9%, hvilket er reduceret årlige nedetid tab med over 5 millioner yuan, tjener stor ros fra kunden.

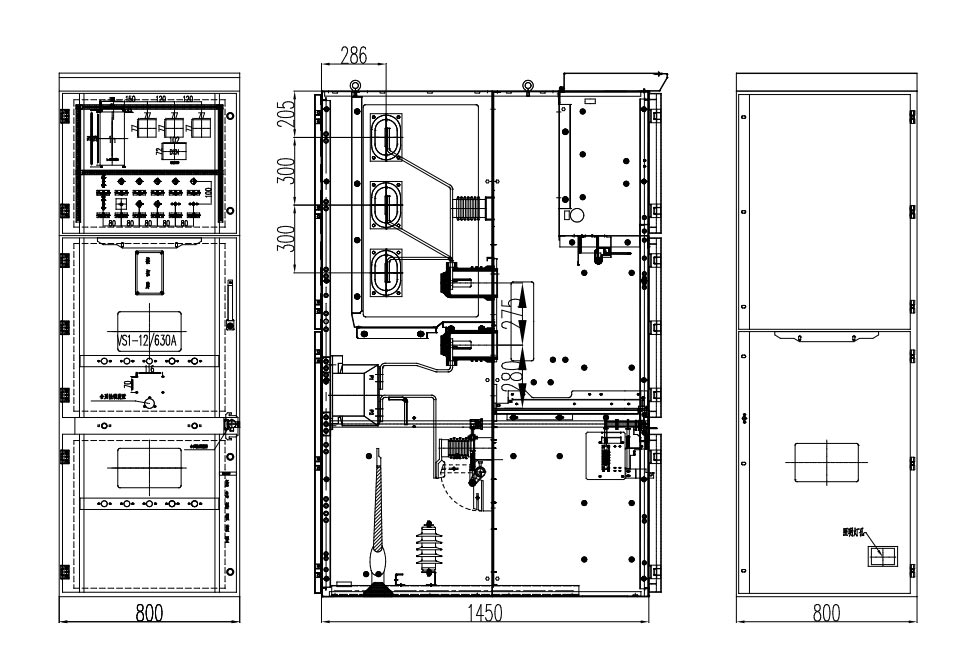

Ydre Dimension

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

Ofte stillede spørgsmål

Q1: Hvad er de vigtigste fordele ved Kyn28 Switchgear 6kV sammenlignet med traditionelt fast switchgear?

A: Sammenlignet med traditionelt fast koblingsudstyr er den største fordel ved Usune KYN28-6KV dets aftagelige design. Afbrydervognen kan flyttes uafhængigt, hvilket eliminerer behovet for at slukke for hele kabinettet under vedligeholdelse, hvilket væsentligt reducerer virkningen af strømafbrydelser. Samtidig er dens metalpansrede ruminddelte struktur og omfattende fem-sikre sammenlåsningssystem giver øget sikkerhed. Det modulære design letter udvidelse og systemintegration, tilpasning til komplekse strømdistributionsbehov og resulterer i lavere samlet set livscyklus vedligeholdelsesomkostninger.

Spørgsmål 2: Kan dette koblingsudstyr tilpasses til store højder eller specielle miljøer? Hvad er tilpasningscyklussen?

A: Ja. Til højhøjdemiljøer >1000m vil Usune optimere isoleringsdesign og komponentvalg. For specielle miljøer som ætsende, høj luftfugtighed og støvede miljøer, skræddersyede løsninger som f.eks anti-korrosionsbelægninger, forbedret tætning og støvtætte barrierer kan leveres. Produktionscyklussen for standard tilpassede produkter er cirka 15-20 dage, afhængigt af tilpasningskompleksiteten og ordremængden.

Q3: Hvilke eftersalgs- og tekniske supporttjenester tilbyder Usune som producent?

A: Som kildefabrikken leverer Usune fuld livscyklustjenester: forudsalg inkluderer løsningsdesign, parameter udvælgelse og teknisk rådgivning; salgsopfølgning omfatter sporing af produktionsfremskridt og fabrikstest samarbejde; eftersalg inkluderer gratis installation og idriftsættelse, operatøruddannelse, 1 års udstyrsgaranti, levetid reservedele levering og vedligeholdelse, og 24-timers global respons på tekniske behov for at sikre stabil drift af udstyret.
